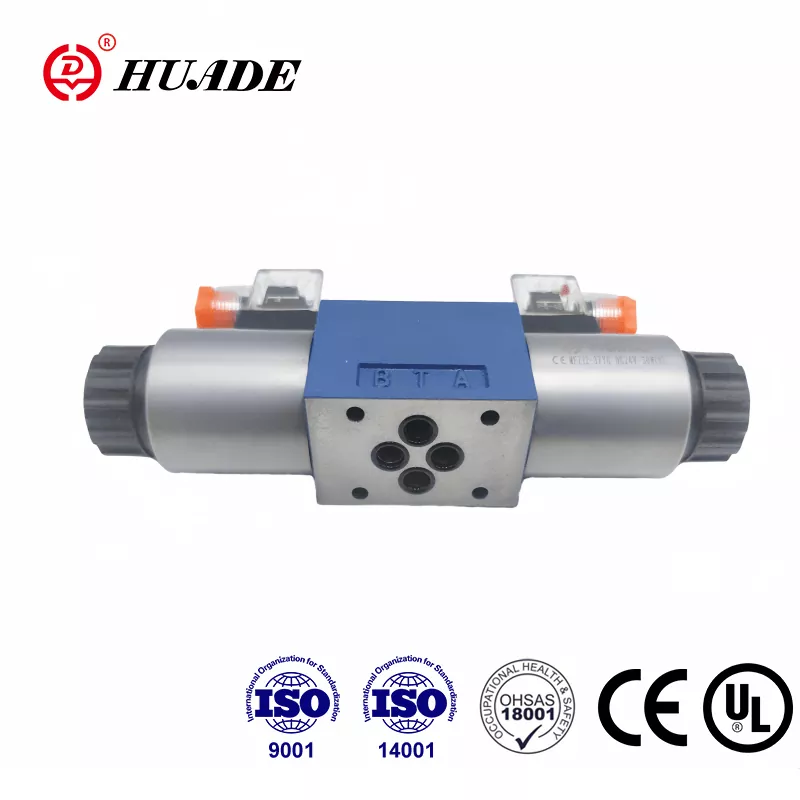

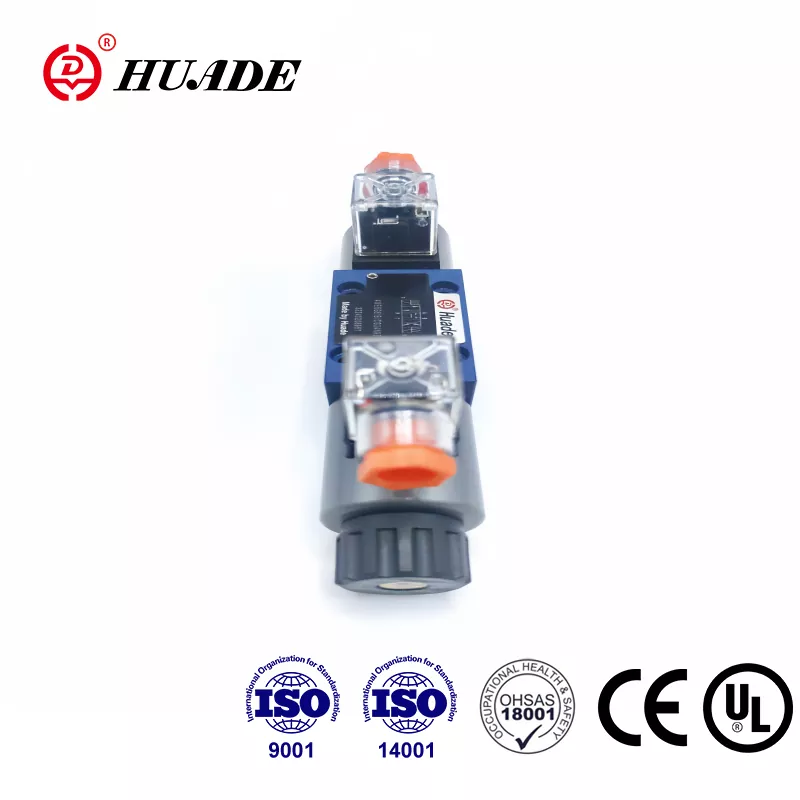

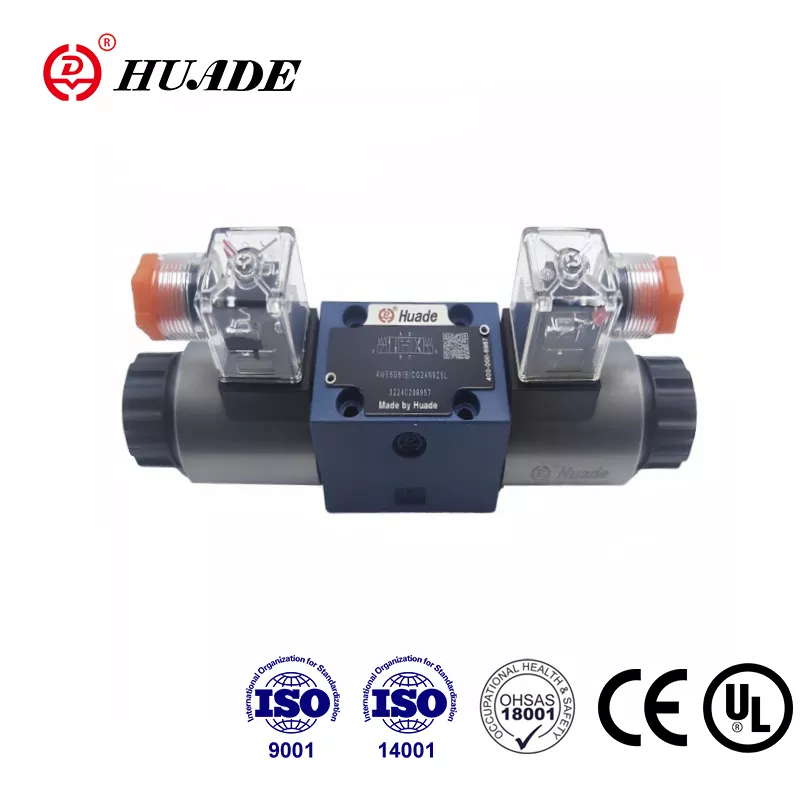

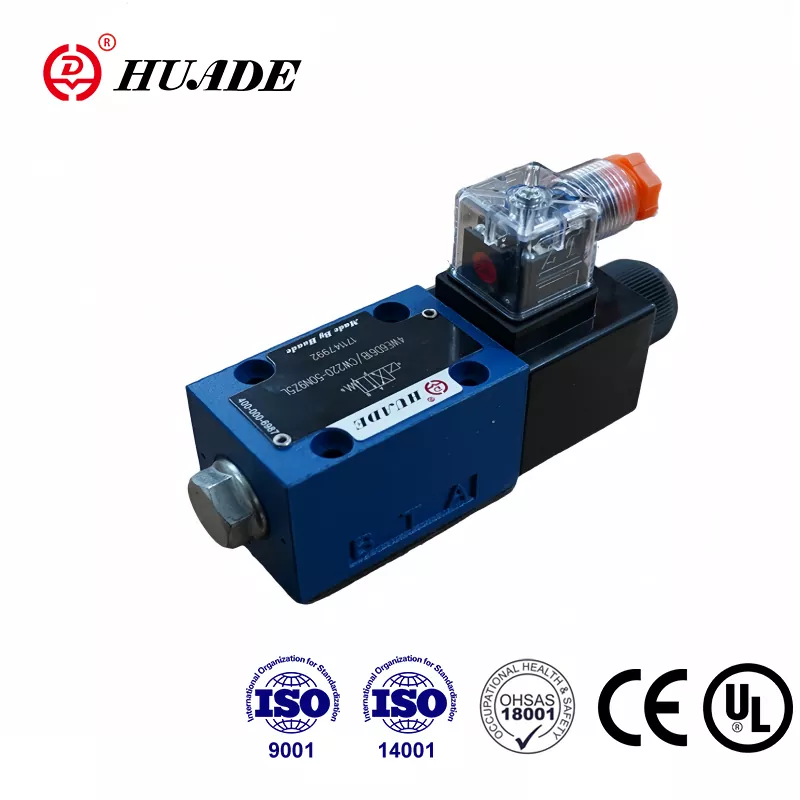

Компания Huade, основанная в результате стратегического партнерства между правительствами Китая и Германии в 1979 году, стала выдающимся брендом в китайской гидравлической промышленности. Золотниковый распределитель Huade® типа 4WE 6 E является доступной альтернативой той же модели, предлагаемой Rexroth. Компания Huade уделяет большое внимание качеству, чтобы обеспечить превосходную производительность каждого гидрораспределителя. Серия электромагнитных распределительных клапанов прошла сертификацию CE. Распределительный клапан этого типа хорошо продается. Клапаны будут упакованы в стандартные картонные коробки с этикетками, защищающими от подделок. Завод прошел три основные системные сертификации по менеджменту качества, экологическому менеджменту и менеджменту охраны труда и техники безопасности. Гидравлические клапаны Huade® широко используются в машиностроении и строительной технике, металлургии, станках, охране окружающей среды, судостроении, аэрокосмической отрасли, железнодорожном транспорте, нефтяной и нефтехимической, военной промышленности и других областях.
|
Гидравлический |
|||
|
Макс. рабочее давление Порты A,B,P (㎫) |
до 35,0 |
||
|
Порт T (㎫) |
21(-);16(～) |
||
|
с символами A и B порт T должен использоваться в качестве дренажного порта. |
|||
|
Макс.поток (л/мин) |
80(-);60(～) |
||
|
Жидкость под давлением |
Минеральные масла или эфиры фосфорной кислоты |
||
|
Диапазон вязкости (мм2/с) |
2,8~500 |
||
|
Диапазон температур рабочей жидкости (℃) |
-30～+80 |
||
|
Степень загрязнения |
Максимально допустимая степень загрязнения гидравлической жидкости по NAS 1638 класс 9. |
||
|
Электрический |
|||
|
Тип напряжения |
округ Колумбия |
переменный ток 50/60 Гц |
|
|
Доступные напряжения (В) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60 Гц |
||
|
Потребляемая мощность (Вт) |
30 |
||
|
Удерживающая мощность (ВА) |
- |
50 |
|
|
Мощность включения (ВА) |
- |
220 |
|
|
Долг |
непрерывный |
||
|
Время переключения на IS0 6403 |
ВКЛ (мс) |
от 25 до 45 |
от 10 до 20 |
|
ВЫКЛ (мс) |
от 10 до 25 |
от 15 до 40 |
|
|
Защита по DIN |
IP 65 |
||
|
Частота переключения (циклов/ч) |
до 15000 |
до 7200 |
|
|
При электрических соединениях защитный проводник (PE) |
|||
Функции:
▶ Золотниковый распределитель с прямым электромагнитным управлением, высокопроизводительная версия
▶ Соленоиды постоянного или переменного тока с мокрым штифтом и съемной катушкой
▶ Электромагнитная катушка может поворачиваться на 90°.
▶ При замене катушки нет необходимости открывать герметичную камеру.
▶ Электрические соединения как отдельные, так и централизованные.
▶ Ручное управление, опционально
▶ Схема подключения по DIN 24 340, форма A, ISO 4401 и CETOP – RP 121H
Приложение:
4WE 6 E – золотниковый распределитель с электромагнитным управлением. Он контролирует запуск, остановку и направление жидкости.
По существу гидрораспределители состоят из корпуса (1), одного или двух соленоидов (2), золотника управления (3) и одной или двух возвратных пружин (4). В обесточенном состоянии управляющий золотник (3) удерживается в нейтральном или исходном положении с помощью возвратных пружин (4) (кроме импульсных золотников). Управляющий золотник (3) приводится в действие через соленоиды с мокрым штифтом (2). . Сила соленоидов (2) действует через плунжер (5) на золотник управления (3) и перемещает его из нейтрального положения в требуемое конечное положение. Это обеспечивает свободный поток от P к A и от B к T или P. к Б и А к Т.
Когда соленоид (2) обесточен, золотник управления (3) возвращается в нейтральное положение с помощью возвратных пружин (4).
Дополнительный ручной дублер (6) позволяет перемещать золотник управления (3) без подачи питания на соленоид.
Структурная схема серии WE 6 61B
