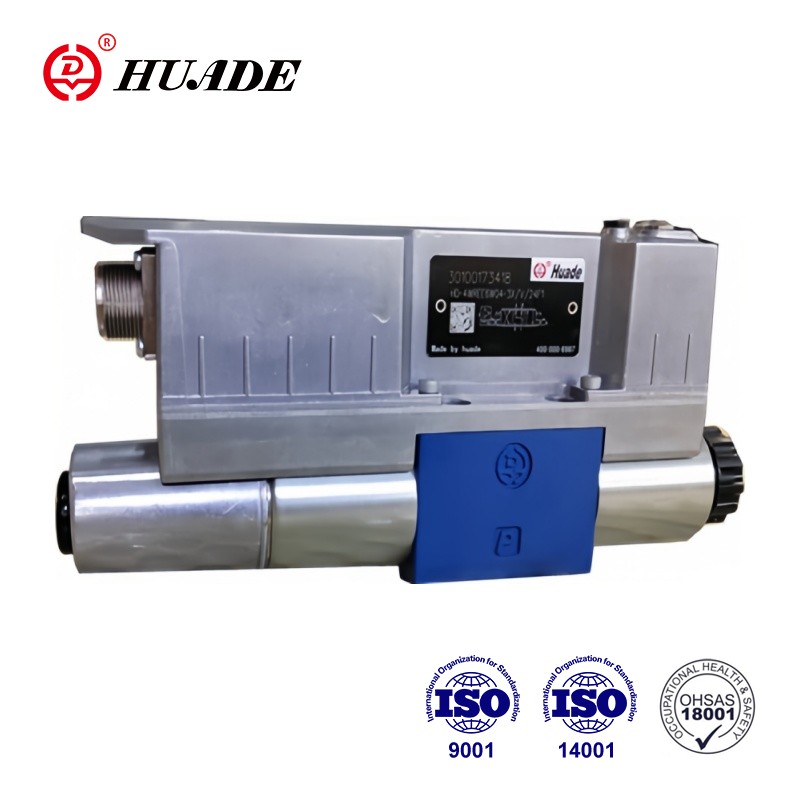

Пропорциональный направленный клапан 4wree6-3x

• Особенности продукта: 4/2 или 4/3-й.
• Технические характеристики: 4wree6-3x серия,
• Приложения: гидравлическая система

Отправить запрос PDF скачатьЗагрузить

Описание продукта

Клапан типа 4wree6-3X представляет собой пропорциональный направленный клапан с прямым управлением с обратной связью с электрическим положением и интегрированной электроникой (OBE). 4wree6-3x пропорциональные клапаны прошли сертификацию CE. Максимальное рабочее давление составляет до 350 бар. Это один из ведущих продуктов Huade Hydraulic. Этот клапан 4wree6-3x имеет стабильную производительность и относительную дешевую цену.

Параметр продукта пропорционального направленного клапана 4wree6-3x

Общий
Масса	▶ Клапан с двумя соленоидами (кг)	2.6
	▶ Клапан с одним соленоидом (кг)	2.1
Установка позиция		Любой, предпочтительно горизонтальный
Диапазон температуры окружающей среды (℃)		-20… +60
Диапазон температур хранения с защитой от ультрафиолета (℃)		+5… +40
Транспортная температура (℃)		–30… +80
Максимальное время хранения (годы)		1
SINE TESS в соответствии с DIN EN 60068-2-6		10 ... 2000 Гц / максимум 10 г / 10 циклов / 3 оси
Тестирование шума в DIN в 60068-2-64		20 ... 2000 Гц / 10 г среднеквадрат / 30 г пик / 30 мин. / 3 топора
Транспортный шок в соответствии с DIN EN 60068-27		15 г / 11 мс / 3 удара / 3 оси
Шок согласно DIN EN 60068-27		15 г / 11 мс / 1000 ударов / 3 оси
Максимальная относительная влажность (без конденсации) %		95
Максимальная температура поверхности соленоида (℃)		150 (индивидуальная операция)
Значение MTTFD в соответствии с EN ISO 13849 (годы)		150
Соответствие		▶ CE в соответствии с EMC Directive 2014/30/EU, протестированная в соответствии с EN 61000-6-2 и EN 61000-6-3 ▶ ROHS Directive 2015/65/EU ▶ Операция (EC) №. 1907/2006
Экологическая совместимость	▶ Климат	Экологический аудит в соответствии с EN 60068-2

гидравлический
Максимальное рабочее давление	▶ Порт A, B, P Bar	350
	▶ Порт T Bar	210
Максимальный поток (рекомендуется) (L/мин)		80
Номинальный поток (∆P = 10 бар) (L/мин)		4; 8; 16; 32
Гидравлическая жидкость		См. Таблицу Page 15
Диапазон температуры гидравлической жидкости (℃)	▶ Допустимо	–20… +70
	▶ Рекомендуется	–40… +50
Диапазон вязкости (мм2/с)	▶ Допустимо ℃	20… 380
	▶ Рекомендуется	30… 46
Максимальная допустимая степень загрязнения гидравлической жидкости, класса чистоты в соответствии с ISO 4406 (c)		Класс 20/18/15

Гидравлическая жидкость		Классификация	Подходящие герметичные материалы	Стандарты
Минеральные масла		HL, HLO, HLD, HVLP, HVLPD	NBR, FKM	Из 51524
Биоразмерный	▶ Нерастворим в воде	Хетг	FKM	ISO 15380
	▶ Нерастворим в воде	Песня	FKM	ISO 15380
	▶ Растворим в воде	HEPG	FKM	ISO 15380
Пламен устойчив	▶ Без водопровода	HFDU (основание гликоля)	FKM	ISO 12922
		HFDU (база сложного эфира)	FKM
		Hfdr	FKM
	▶ Содержит воду	HFC (Fuchs: Hydrotherm 46M, Renosafe 500; Petrofer: Ultra Safe 620; Houghton: Safe 620; Union: Carbide HP5046)	Нян	ISO 12922

Функция продукта пропорционального направленного клапана 4wree6-3x

Функции:

▶4/2 or 4/3-way version

▶ Для монтажа в подтчике

▶ Образец переноса в соответствии с ISO 4401-03-02-0-05

▶ Контроль направления потока и размера

▶ Работа с помощью пропорциональных соленоидов с центральной нитью

▶ Spring-ориентированная контрольная катушка

▶ Интегрированная управляющая электроника (OBE) с напряжением или входом тока («A1» и/или «F1»)

Раздел и символ пропорционального направленного клапана 4wree6-3x

Настраивать

Клапан в основном состоит из:

▷ Корпус (1) с поверхностью соединения

▷ управляющая катушка (2) с сжатиями пружин (3 и 4) и пружинной пластиной (5 и 6)

▷ Соленоиды (7 и 8) с центральной нитью

▷ Положение преобразователь (9)

▷ Интегрированная электроника (13)

▷ Регулировка электрической нулевой точки (12) доступна через резиновую пробку

Функция:

▷ с дегрессованными соленоидами (7 и 8), центральным положением контрольной катушки (2) с помощью сжатых пружин (3 и 4) между пружинными пластинами (5 и 6).

▷ Прямая работа управляющей катушки (2) путем управления пропорциональным соленоидом, например, Соленоид "B" (8)

-Сиссуция управляющей катушки (2) к левой пропорциональности электрическому входному сигналу

-Не открывает соединение от P к A и B к T через поперечные сечения типа отверстия с прогрессивной характеристикой потока

В условиях дегрозии контрольная катушка (2) удерживается в механическом центральном положении возвращающимися пружинами соленоидов. С символом управления катушкой «V» эта позиция не соответствует гидравлической центральной позиции! Когда петля управления электрическим клапаном закрыт, катушка управления расположена в гидравлическом центральном положении.

Клапан с 2 позициями катушки (версия "4wree ... A ...")

Функция этой версии клапана в основном соответствует клапану с тремя позициями катушки. Два клапана положения катушки, однако, оснащены соленоидом «A» (7). Вместо 2 -го пропорционального соленоида есть винт подключения (10).

Элемент компенсации давления в OBE "-967".

Для предотвращения образования конденсата в корпусе интегрированной электроники (OBE) можно использовать мембрану защиты от электроники (11).

Рекомендуется для использования внешних отраслевых условий с высокой влажностью воздуха окружающего воздуха и значительными циклическими изменениями температуры (например, на открытом воздухе).

Символ пропорционального направленного клапана 4wree-3x

Горячие Теги: Пропорциональный направленный клапан 4wree6-3x, Китай, производитель, поставщик, фабрика, оптовая, низкая цена, качество, долговечность
