Что такое обратный клапан? Полное руководство по обратным клапанам на 2025 год

2025-07-03 0 Оставьте мне сообщение

Обновлено 12 августа 2025 г.
Уильям Лео
Направляющий клапан

Руководство по обратному клапану

Вы когда-нибудь задумывались, почему вода течет по трубам только в одном направлении? Или почему в вашем доме не течет обратная вода из водопровода? Ответ кроется в простом, но умном устройстве, называемом обратным клапаном.

Этот небольшой, но мощный компонент, также известный как обратный клапан, односторонний клапан или предохранитель обратного потока, защищает наши системы водоснабжения, промышленное оборудование и дома от дорогостоящих повреждений и загрязнений.

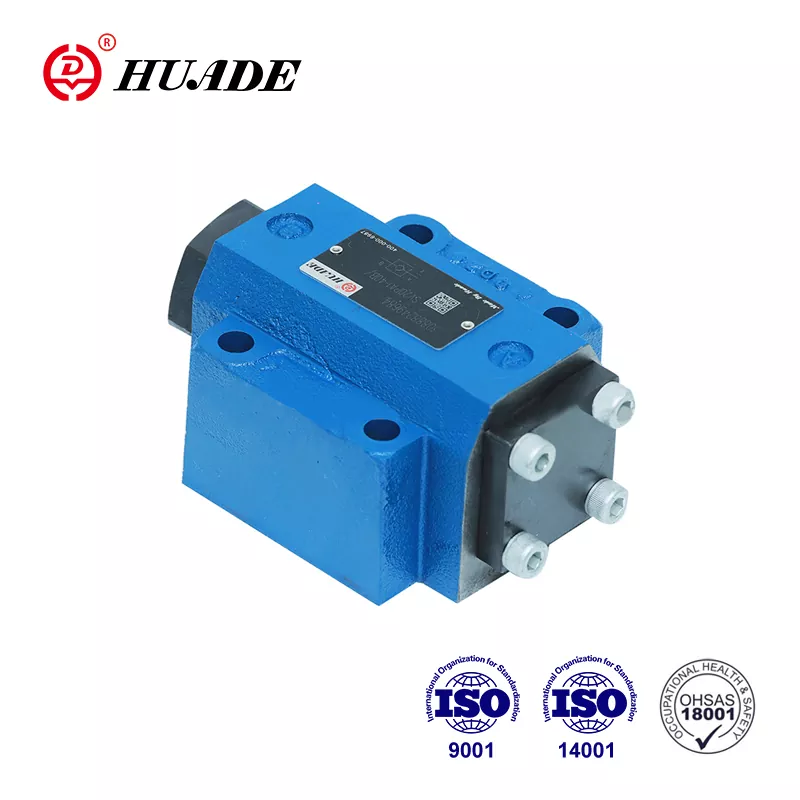

Что такое обратный клапан?

Представьте себе обратный клапан как дверь с односторонним движением для жидкостей и газов. Подобно тому, как турникет на станции метро направляет людей в одном направлении, это умное устройство позволяет жидкости течь вперед, автоматически блокируя обратный поток.

Вот что он делает:Обратный клапан автоматически позволяет жидкости двигаться в одном направлении, не позволяя ей течь назад.

Ключевые особенности, которые делают его особенным

Работает без питания- Никаких переключателей, кнопок или электричества не требуется.
Постоянно охраняет вашу систему- Обеспечивает круглосуточную защиту, даже во время отключения электроэнергии.
Создан для надежности- Меньшее количество движущихся частей снижает риск сбоя
Экономит деньги- Предотвращает дорогостоящие поломки оборудования.

Как работают безвозвратные клапаны? Понимание принципа работы обратного клапана

Волшебство происходит благодаря так называемому перепаду давления. Не волнуйтесь – это проще, чем кажется!

Наука стала проще

Когда жидкость течет вперед:

Давление на стороне входа (входа) выше, чем на стороне выхода (выхода)
Эта разница давлений отталкивает закрывающую часть клапана (например, диск или шар) от его седла.
Жидкость проходит свободно

Когда поток останавливается или пытается повернуть вспять:

Давление выравнивается или меняется на противоположное
Сила тяжести, пружины или противодавление прижимают закрывающую часть обратно к седлу.
Клапан закрывается, блокируя обратный поток.

Простая аналогия:Это как сетчатая дверь с пружиной: она открывается, когда вы ее нажимаете, но автоматически закрывается, когда вы ее отпускаете!

Основные части обратного клапана

Каждый обратный клапан состоит из следующих основных компонентов:

Корпус клапана:Внешняя оболочка, которая скрепляет все вместе
Вход и выход:Где жидкость входит и выходит
Закрывающий элемент:Подвижная часть (диск, шар или диафрагма), которая открывается и закрывается.
Седло клапана:Поверхность, к которой прилегает закрывающий элемент
Вспомогательные механизмы:Пружины, петли или гибкие материалы, которые помогают ему работать.

Типы обратных клапанов – Полное руководство по выбору обратного клапана

Не все обратные клапаны одинаковы. Каждый тип обратного клапана лучше всего подходит для разных ситуаций. Давайте рассмотрим наиболее распространенные типы обратных клапанов:

1. Поворотный обратный клапан

Как это работает:Диск качается на петле, как дверь.

Лучше всего для:Большие водопроводные трубы, системы низкого давления

Плюсы

Низкое сопротивление потоку, простая конструкция

Минусы

Может издавать громкие «стуки» при быстром закрывании.

2. Шаровой обратный клапан

Как это работает:Шарик откатывается от седла, когда начинается поток.

Лучше всего для:Маленькие насосы, простые системы

Плюсы

Очень просто и дешево

Минусы

Требует регулярной очистки, лучше всего работает в небольших трубах.

3. Поднимите обратный клапан

Как это работает:Диск движется вверх и вниз, как лифт.

Лучше всего для:Системы высокого давления, такие как паровые трубы

Плюсы

Хорошо справляется с высоким давлением

Минусы

Создает большее сопротивление потоку

4. Мембранный обратный клапан

Как это работает:Гибкий резиновый диск сгибается, открываясь и закрываясь.

Лучше всего для:Грязная вода, химические системы

Плюсы

Хорошо справляется с агрессивными жидкостями, хорошо справляется с мусором.

Минусы

Ограничено более низкими скоростями потока

5. Бесшумный обратный клапан

Как это работает:Использует пружины для плавного закрытия перед изменением направления потока.

Лучше всего для:Тихая обстановка, больницы, отели

Плюсы

Очень тихая работа, предотвращает гидроудар.

Минусы

Более дорогой и сложный

Реальный успех:

Крупный фармацевтический завод в Нью-Джерси заменил стандартные поворотные обратные клапаны бесшумными моделями после жалоб на шум. Результат: снижение шума на 90 % + предотвращение повреждений от гидроудара.

6. Обратный клапан «утконос»

Как это работает:Выглядит как утиный клюв, который открывается потоком и захлопывается.

Лучше всего для:Сточные воды, ливневая канализация

Плюсы

Не хлопает, хорошо справляется с твердыми частицами.

Минусы

Изготовлен из резины, которая может изнашиваться

История успеха:

На очистных сооружениях Майами были установлены клапаны типа «утконос» на основных сливных линиях. Результат: на 75 % меньше обращений по техническому обслуживанию + ежегодная экономия 200 000 долларов США.

Применение обратных клапанов: где не используются обратные клапаны

Эти универсальные обратные клапаны повсюду! Вот наиболее распространенные варианты применения обратного клапана:

В вашем доме

Водонагреватели: предотвращают попадание горячей воды обратно в холодные линии.
Отстойные насосы: предотвращают попадание воды обратно в подвал.
Стиральные машины: предотвращают попадание грязной воды в чистую воду.

Водоочистные сооружения

Насосные станции: Защищает насосы от повреждений
Системы распределения: Предотвращает обратный поток очищенной воды.
Канализационные системы: Предотвращает загрязнение чистой воды.

Промышленное применение

Нефть и газ: защищает дорогие компрессоры и трубопроводы.
Химические заводы: Предотвращает опасное смешивание химикатов.
Паровые системы: Защищает котлы от повреждений при обратном потоке.
Системы HVAC: Поддерживает правильный поток отопления и охлаждения.

Специальные приложения

Спринклерные системы пожаротушения: обеспечивают подачу воды туда, где она необходима.
Медицинское оборудование: Предотвращает загрязнение капельниц.
Пищевая промышленность: сохраняет различные ингредиенты отдельно.

Почему отсутствие обратных клапанов так важно?

Эти простые устройства дают огромные преимущества, которые позволяют сэкономить деньги и предотвратить катастрофы:

Защита оборудования

Защищает насосы от повреждений:Блокирует обратный поток, который разрушает рабочие колеса насоса.
Охраняет дорогие счетчики:Предохраняет дорогостоящие расходомеры от вращения назад
Защищает компрессоры:Предотвращает дорогостоящие повреждения оборудования для сжатия воздуха и газа.

Пример случая:

Нефтеперерабатывающий завод в Техасе сэкономил 500 000 долларов на ремонте компрессоров, установив на газопроводах высококачественные обратные клапаны. Клапаны предотвратили обратный поток, который мог бы вывести из строя три основных компрессора.

Безопасность и здоровье

Блокирует загрязнение:Не допускает попадания грязной воды в чистые поставки
Предотвращает перекрестное загрязнение:Разделяет различные химические вещества или жидкости
Защищает питьевую воду:Необходим для общественного здравоохранения

Критический пример:Во время урагана Катрина правильно установленные устройства предотвращения обратного потока защитили тысячи жителей Нового Орлеана от болезней, передающихся через воду. Эти обратные клапаны предотвращали загрязнение питьевой воды сточными водами.

Экономия денег

Снижает затраты на электроэнергию:Предотвращает бесполезную трату энергии насоса
Минимизирует время простоя:Меньше отказов оборудования означает меньше потерь продукции
Низкое техническое обслуживание:Предотвращает поломки, требующие дорогостоящего ремонта.

Стабильность системы

Современные обратные клапаны предотвращают гидравлический удар, снижают рабочий шум и поддерживают оптимальное давление в системе, обеспечивая плавную и надежную работу во всех сферах применения.

Предотвращает дорогостоящие повреждения оборудования для сжатия воздуха и газа.

Даже у лучших обратных клапанов могут быть проблемы. Вот полное руководство по устранению неполадок обратного клапана:

Проблема 1: Шум и стук

Симптомы:Громкий «хлопок» при закрытии клапана

Причины:Основные части обратного клапана

Решения:

Перейдите на бесшумные клапаны или клапаны «утконос».
Установить пламегасители гидроудара
Проверьте настройки давления в системе

Полевое решение:

Больница Сиэтла заменила шумные поворотные обратные клапаны бесшумными моделями после жалоб пациентов. Инвестиции: модернизация 15 000 долларов США. Результат: Устранен шум + предотвращен ущерб на сумму 80 000 долларов США.

Проблема 2: Утечка или обратный поток

Симптомы:Вода течет назад, видимые протечки

Причины:Изношенные уплотнения, мусор на седле, поврежден диск.

Решения:

Тщательно очистите клапан
Замените изношенные уплотнения и прокладки.
Проверьте правильность установки

Тихая обстановка, больницы, отели

Симптомы:Рекомендации по обслуживанию без обратного клапана

Причины:Низкий расход, неправильный размер клапана.

Решения:

Если возможно, увеличьте скорость потока.
Замените клапаном подходящего размера.
Проверьте наличие частичной блокировки

Проблема 4: клапан не открывается

Симптомы:Нет потока, когда он должен быть

Причины:Клапан засорен мусором, коррозия, неправильный монтаж.

Решения:

Очистите внутренние детали клапана.
Проверьте направление установки (стрелка должна указывать по направлению потока)
Замените корродированные компоненты.

Успешное устранение неполадок:

Калифорнийский завод пищевой промышленности обнаружил, что его обратный клапан был установлен задом наперед во время остановки производства. 15-минутное исправление сэкономило 50 000 долларов США на производственных потерях.

Руководство по выбору безвозвратного клапана: как правильно выбрать обратный клапан

Выбор идеального обратного клапана для ваших нужд предполагает рассмотрение нескольких факторов:

Системные требования

Номинальное давление:Какое давление выдержит клапан?
Скорость потока:Сколько жидкости должно пройти?
Мутобиқати моддӣ барои зиндагии дурдаст хеле муҳим аст. Санҷиши стандартии клавиатураи RVP 25 кор бо равғанҳои гидротералии минералӣ ва моеъҳои арзёбии фосфати. Агар шумо омехтаи glycol, моеъи синтетикӣ ё равғанҳои артеттикӣ ё равғани хасшро, мутобиқатро бо ҳам бадан ва мӯҳр тафтиш кунед. Баъзе истеҳсолкунандагон барои моеъҳои ғайриоддӣ маводҳои мӯҳрдорро пешниҳод мекунанд. Ҳангоми ба шубҳа дар бораи дастгирии техникии истеҳсолкунанда барои роҳнамоӣ тамос гиред.Будет ли жарко, холодно или переменчиво?
Размер трубы:Подберите клапан под диаметр вашей трубы.

Свойства жидкости

Тип жидкости:Вода, нефть, газ, химикаты?
Чистота:Жидкость чистая или содержит мусор?
Коррозионная активность:Будет ли он разъедать материалы клапана?

Требования к производительности

Устойчивость к шуму:Требуется тихая работа?
Скорость ответа:Как быстро оно должно закрыться?
Принятие утечки:Насколько плотным должно быть уплотнение?
Доступ для обслуживания:Легко обслуживать или труднодоступно?

Tərəvəzdən hazırlanan dəri kvadrat çantamız davamlı və yüksək praktikdir.

Первоначальная стоимость:Цена покупки
Стоимость установки:Работа и фурнитура
Эксплуатационные расходы:Энергия теряется из-за падения давления
Стоимость обслуживания:Очистка и замена деталей

Руководство по установке и техническому обслуживанию обратного клапана

Правильная установка обратного клапана

Проверьте стрелку:visas som mekaniska symboler som spakar, knappar eller pedaler. En spaksymbol betyder att någon fysiskt rör ett handtag. En knappsymbol indikerar tryckknappsdrift. Dessa ventiler reagerar endast på direkt mekanisk kraft från en operatör.
Поддержите клапан:Не позволяйте трубам выдерживать вес клапана
Покинуть служебное пространство:Помещение для доступа для обслуживания
Используйте подходящие фитинги:Подберите соединения клапана к вашим трубам

Когда заменить

Видимые трещины или сильная коррозия
Постоянная утечка после чистки.
Частая болтовня или шум
Невозможно остановить обратный поток

Стандарты обратных клапанов и соответствие отраслевым стандартам

Профессиональные установки обратных клапанов соответствуют определенным стандартам для обеспечения безопасности и производительности:

API 594:Стандарт проектирования и испытаний обратных клапанов (Американский институт нефти)
АВВА C508:Требования к обратному клапану водоканала (Американская ассоциация водопроводных предприятий)
АСМЭ Б16.34:Номинальные значения давления и температуры для стальных клапанов (Американское общество инженеров-механиков)
ИСО 5208:Международные процедуры испытаний клапанов (Международная организация по стандартизации)

Эти отраслевые стандарты гарантируют, что обратные клапаны будут работать безопасно и надежно в предполагаемом применении.

Часто задаваемые вопросы об обратных и невозвратных клапанах

В чем разница между обратным клапаном и обратным клапаном?

Разницы нет — эти термины относятся к одному и тому же устройству. «Обратный клапан» — это технический промышленный термин, а «обратный клапан» и «обратный клапан» — распространенные альтернативные названия.

Как узнать, правильно ли работает обратный клапан?

Функционирующий обратный клапан должен полностью остановить обратный поток при проверке. Обращайте внимание на такие признаки, как обратный поток, необычный шум или падение давления в системе, которые указывают на проблемы с клапаном.

Можно ли установить обратный клапан самостоятельно?

Простые жилые помещения могут подходить для установки своими руками, но промышленные или сложные системы требуют профессиональной установки для обеспечения правильной работы и соблюдения требований безопасности.

Как часто следует проводить техническое обслуживание обратных клапанов?

Ежемесячно проверяйте обратные клапаны на наличие видимых проблем, выполняйте детальную очистку каждые 6–12 месяцев и заменяйте компоненты в соответствии с рекомендациями производителя или при ухудшении производительности.

Что произойдет, если обратный клапан выйдет из строя?

Неисправность обратного клапана может привести к повреждению оборудования, загрязнению, перерасходу энергии и остановке системы. Вот почему правильный выбор, установка и обслуживание имеют решающее значение.

Какой тип обратного клапана лучше всего подходит для моего применения?

Выбор лучшего обратного клапана зависит от ваших конкретных потребностей: требований к давлению, скорости потока, типа жидкости, устойчивости к шуму и доступа для обслуживания. Проконсультируйтесь с квалифицированным инженером для оптимального выбора.

Вывод: почему обратные клапаны не имеют значения

Никакие обратные клапаны не кажутся простыми, но они представляют собой сложные инженерные решения, которые защищают наши системы водоснабжения, промышленное оборудование и дома. Без этих молчаливых стражей насосы будут регулярно выходить из строя, системы водоснабжения будут загрязнены, а целые предприятия неожиданно отключатся.

Независимо от того, являетесь ли вы домовладельцем, пытающимся разобраться в своей сантехнике, студентом, изучающим жидкостные системы, или профессионалом, выбирающим оборудование, освоение принципов невозвратного клапана поможет вам принимать более разумные решения и быстрее решать проблемы.

Основные моменты:
