Что такое обратный клапан?

2025-07-03

Обновлено 12 августа 2025 г.
Уильям Лео
Направляющий клапан

Вы когда-нибудь задумывались, почему вода течет по трубам только в одном направлении? Или почему в некоторых системах воздух не течет назад? Ответ кроется в простом, но гениальном устройстве, называемом обратным клапаном. Давайте узнаем, что такое обратные клапаны, как они работают и почему они так важны в нашей повседневной жизни.

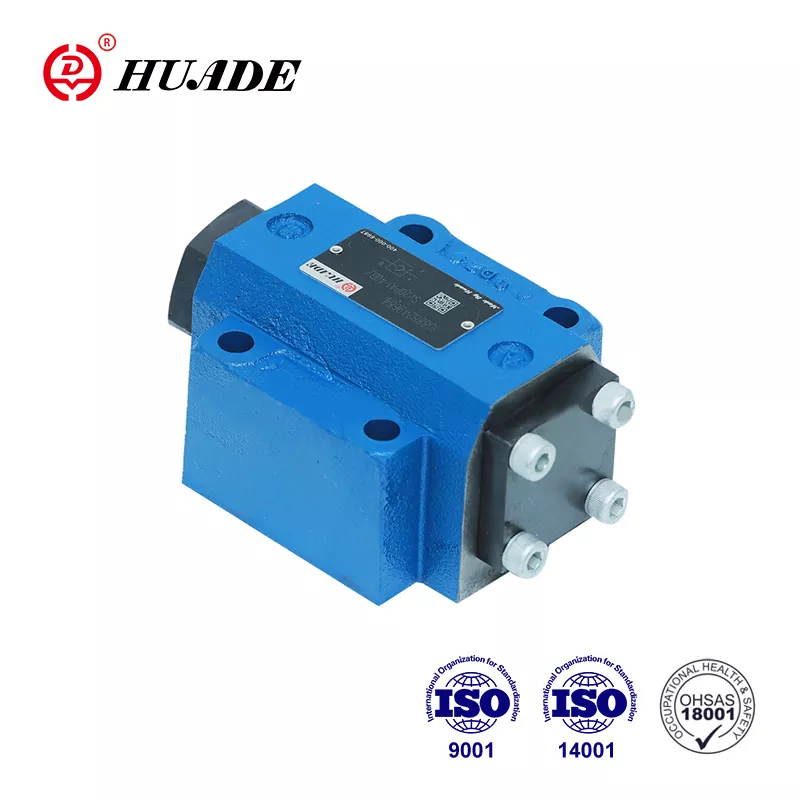

Что такое обратный клапан?

Обратный клапан — это механическое устройство, которое позволяет жидкостям (например, воде, воздуху или маслу) течь только в одном направлении. Думайте об этом как о двери с односторонним движением для жидкостей и газов. Точно так же, как дверь с пружиной автоматически закрывается после того, как вы проходите через нее, обратный клапан закрывается автоматически, когда жидкость пытается течь назад.

Обратные клапаны также известны под другими названиями:

Обратный клапан
Односторонний клапан
Превентор обратного потока

Эти клапаны предназначены для защиты оборудования, обеспечения бесперебойной работы систем и предотвращения возникновения опасных ситуаций. Узнайте, почемуобратные и обратные клапаны одинаковы

Почему обратные клапаны важны?

Обратные клапаны служат нескольким важным целям:

Защита оборудования:Они предотвращают повреждение дорогостоящих насосов и другого оборудования из-за обратного потока.
Безопасность:Они останавливают опасный обратный поток, который может вызвать взрывы или загрязнение.
Эффективность системы:Они помогают поддерживать необходимое давление и расход в трубопроводных системах.
Экономия средств:Они предотвращают дорогостоящий ремонт и сбои системы.

Как работают обратные клапаны?

Обратные клапаны работают по простому принципу, который называется перепадом давления. Вот как это работает:

Прямоток (нормальная работа)

Когда давление жидкости со стороны входа (со стороны входа) достаточно сильное, оно давит на подвижную часть внутри клапана, называемую уплотнительным элементом. Это может быть диск, шарик или поршень. Когда давление достигает определенного уровня (так называемого давления открытия), уплотнительный элемент отодвигается от седла клапана, позволяя жидкости проходить через него.

Предотвращение обратного потока

Когда давление на входе падает или возрастает обратное давление, уплотнительный элемент автоматически возвращается в седло клапана, блокируя обратный поток. Это происходит через:

Гравитация(вес уплотнительного элемента)
Пружинная сила(пружина закрывает элемент)
Противодавление(давление обратного потока закрывает его)

Ключевые компоненты

Каждый обратный клапан состоит из следующих основных частей:

Корпус клапана:Внешняя оболочка, которая соединяется с трубами
Седло клапана:Поверхность, на которую опирается уплотнительный элемент в закрытом состоянии
Уплотнительный элемент:Движущаяся часть (диск, шарик или поршень), которая открывается и закрывается.
Весна(опционально): помогает быстро закрыть клапан.
Шарнир или шарнир(в некоторых типах): Позволяет уплотняющему элементу качаться.

Типы обратных клапанов

Существует несколько типов обратных клапанов, каждый из которых предназначен для конкретного применения. Давайте рассмотрим наиболее распространенные из них:

1. Поворотный обратный клапан

Как это работает:Шарнирный диск открывается, когда жидкость течет вперед, и закрывается, когда поток останавливается или поворачивается вспять.

Преимущества:

Низкое падение давления (не оказывает сильного сопротивления потоку)
Может работать с высокими скоростями потока
Хорошо работает с жидкостями, содержащими твердые частицы.
Относительно недорого
Низкие эксплуатационные расходы

Недостатки:

Может вызвать гидроудар (внезапные скачки давления)
Медленно закрывается
Должен быть установлен в правильном положении (ориентация имеет значение)
Не подходит для систем с пульсирующим потоком.

Обычное использование:Водоочистные сооружения, нефтепроводы, крупные промышленные системы. Для конкретных приложений см.однонаправленные клапаны.

2.Поднимите обратный клапан

Как это работает:Диск или поршень поднимается вверх от седла, когда жидкость течет вперед, и опускается обратно, когда поток прекращается.

Подтипы:

Поршневой обратный клапан:Использует цилиндрический поршень
Шаровой обратный клапан:В качестве уплотнительного элемента используется шарик.

Преимущества:

Очень надежная герметизация
Прочный и долговечный
Хорошо выдерживает высокое давление и температуру.
Подходит для систем с изменяющимся характером потока.

Недостатки:

Более высокий перепад давления, чем у поворотных клапанов
Легко забивается мусором
Может вызвать гидроудар
Положение установки имеет решающее значение

Обычное использование:Паровые системы, водопроводы высокого давления, гидравлическое оборудование

3. Двухпластинчатый (дроссельный) обратный клапан

Как это работает:В центре шарнирно закреплены две полукруглые пластины. Они открываются наружу при прямом потоке и закрываются вместе при обратном потоке или пружинах. Узнайте больше ообратные клапаны-бабочки.

Преимущества:

Компактный и легкий дизайн
Низкое сопротивление потоку
Быстро закрывается
Может работать с различными типами жидкостей.
Занимает меньше места

Недостатки:

Может вызвать гидроудар
Ограниченная пропускная способность по сравнению с поворотными клапанами
Требуется более высокое давление открытия

Обычное использование:Системы отопления, вентиляции и кондиционирования, системы водоснабжения, ограниченные пространства, где размер имеет значение

4. Другие важные типы

Стоп-обратный клапан:Сочетает обратный клапан с ручным запорным клапаном. Вы можете вручную закрыть его для технического обслуживания или экстренных ситуаций.
Подпружиненный обратный клапан:Использует пружину, которая помогает быстро закрыть клапан. Работает в любом монтажном положении и быстро реагирует на изменения потока.
Вафельный обратный клапан:Очень тонкая конструкция, которая помещается между фланцами трубы. Уменьшает гидроудар и экономит место.
Мембранный обратный клапан:Вместо жесткого диска используется гибкая резиновая или пластиковая диафрагма. Полностью исключает гидроудар и хорошо работает в системах низкого давления.

Применение обратных клапанов в различных отраслях

Обратные клапаны используются повсюду: от крупных промышленных предприятий до бытовой техники. Давайте разберемся, где их можно найти:

Нефтяная и газовая промышленность

При добыче нефти и газа обратные клапаны предотвращают опасный обратный поток в:

Трубопроводы, транспортирующие сырую нефть или природный газ
Устьевые скважины, где добывают нефть
Резервуары для хранения и нефтеперерабатывающие заводы
Насосные станции

Эти клапаны защищают дорогостоящее оборудование и предотвращают экологические катастрофы, такие как разливы нефти.

Очистка воды и сточных вод

В муниципальных системах водоснабжения обратные клапаны используются для:

Не допускайте попадания загрязненной воды обратно в источники чистой воды.
Защитите водяные насосы от повреждений
Поддерживайте необходимое давление во всей системе.
Обработка воды, содержащей твердые частицы и мусор

Системы отопления, вентиляции и кондиционирования

В системах отопления, вентиляции и кондиционирования обратные клапаны:

Убедитесь, что горячая вода течет в правильном направлении.
Предотвратить повреждение оборудования
Поддерживать эффективность системы
Работа в ограниченном пространстве, где необходимы компактные клапаны.

Электростанции и котлы

На объектах электроэнергетики обратные клапаны используются для:

Защита паровых турбин от обратного потока
Контроль расхода воды в котельных системах
Обеспечение безопасной эксплуатации паропроводов высокого давления.
При необходимости обеспечить ручное управление (запорные обратные клапаны)

Повседневные приложения

Вероятно, у вас дома сейчас есть обратные клапаны:

Посудомоечные машины:Предотвращает попадание грязной воды обратно в линии чистой воды.
Надувные матрасы:Не допускайте выхода воздуха при отсоединении насоса.
Ирригационные системы:Убедитесь, что вода поступает только к растениям, а не обратно к источнику.
Отстойные насосы:Не допускать попадания перекачиваемой воды обратно в подвал

Как выбрать правильный обратный клапан

Выбор правильного обратного клапана зависит от нескольких важных факторов:

1. Характеристики жидкости

Тип жидкости:Это вода, нефть, газ, пар или что-то с частицами?

Поворотные клапаны хорошо работают с жидкостями, содержащими твердые частицы.
Шаровые краны хороши для густых (вязких) жидкостей.
Подъемные клапаны лучше всего работают с чистыми жидкостями.

Температура:Убедитесь, что материалы клапана выдерживают температуру вашей жидкости.

Пластиковые клапаны для умеренных температур
Металлические клапаны для высоких температур
Специальные материалы для экстремальных условий

Коррозионная активность:Выбирайте материалы, которые не будут повреждены вашей жидкостью.

Нержавеющая сталь для агрессивных химикатов
Латунь для водопроводных систем
ПВХ для некоторых химических применений

2. Условия эксплуатации

Давление:Сопоставьте номинальное давление клапана с вашей системой.

Низкое давление: класс 150 фунтов на квадратный дюйм.
Среднее давление: класс 300–600 фунтов на квадратный дюйм.
Высокое давление: класс 900+ PSI

Скорость потока:Учитывайте, сколько жидкости должно вытекать

Поворотные клапаны для высоких скоростей потока
Подъемные клапаны для умеренных расходов
Двухпластинчатые клапаны для компактных установок

Пульсирующий поток:Если в вашей системе меняется характер потока

Подъемные или наклонные дисковые клапаны справляются с этим лучше.
Избегайте поворотных клапанов для быстро меняющихся потоков.

3. Требования к установке

Доступное место:Сколько у вас места?

Вафельные клапаны для ограниченного пространства
Стандартные клапаны, где пространство не ограничено

Положение установки:Можно ли установить его горизонтально или вертикально?

Поворотные и подъемные клапаны обычно требуют определенной ориентации.
Подпружиненные клапаны работают в любом положении.

Трубные соединения:Как он будет подключаться к вашим трубам?

Резьбовые соединения для труб меньшего размера.
Фланцевые соединения для труб большего диаметра
Сварные соединения для стационарной установки

4. Стоимость и обслуживание

Первоначальная стоимость:Разные типы имеют разные ценовые диапазоны.

Поворотные клапаны обычно самые дешевые.
Подъемные клапаны обычно стоят дороже.
Специальные клапаны (например, стопорные клапаны) стоят дороже всего.

Требования к техническому обслуживанию:Как часто вам придется его обслуживать?

Подъемные клапаны обычно служат дольше и требуют меньше обслуживания.
Поворотные клапаны могут требовать более частого внимания.
Рассмотрите доступ для проведения работ по техническому обслуживанию

Стоимость жизненного цикла:Подумайте об общей стоимости с течением времени

Включите покупную цену, установку, потери энергии и техническое обслуживание.
Более дорогой клапан может сэкономить деньги в долгосрочной перспективе.

Техническое обслуживание и устранение неполадок

Регулярное техническое обслуживание обеспечивает правильную работу обратных клапанов и продлевает срок их службы.

Профилактическое обслуживание

Составьте график технического обслуживания на основе:

Рабочее давление и температура системы
Тип перекачиваемой жидкости
Как часто клапан открывается и закрывается
Рекомендации производителя

Типичный график:Ежегодные проверки для большинства приложений, более частые для критических систем.

Распространенные проблемы и решения

Утечка:

Внутренние утечки:Жидкость течет обратно через закрытый клапан
Внешние утечки:Жидкость уходит в атмосферу
Причины:Загрязнение, износ, неправильный монтаж, несоосность труб.
Решения:Очистите или замените седла клапанов, проверьте установку, отрегулируйте трубы.
