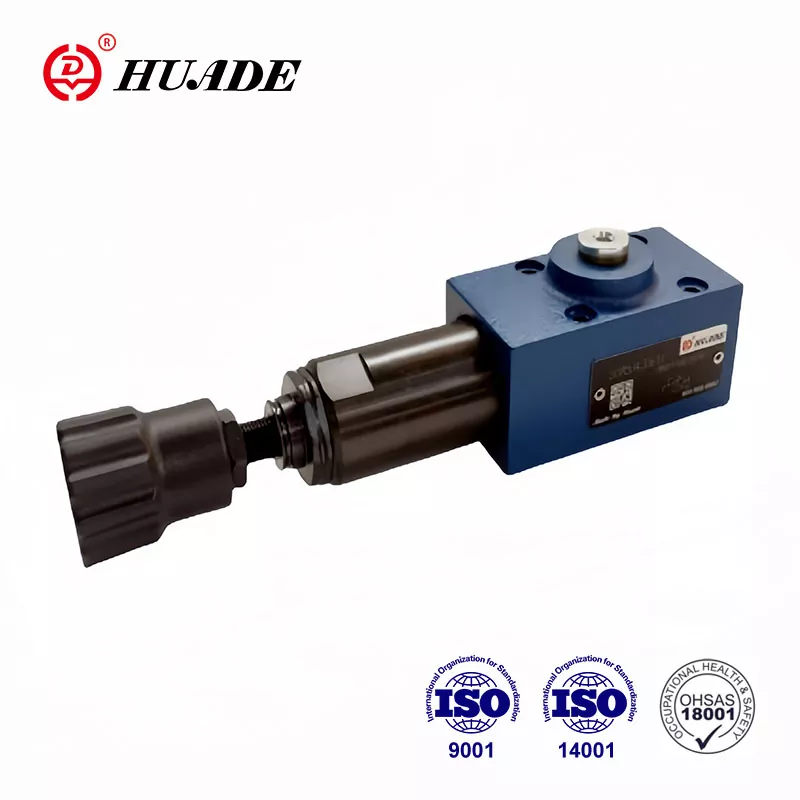

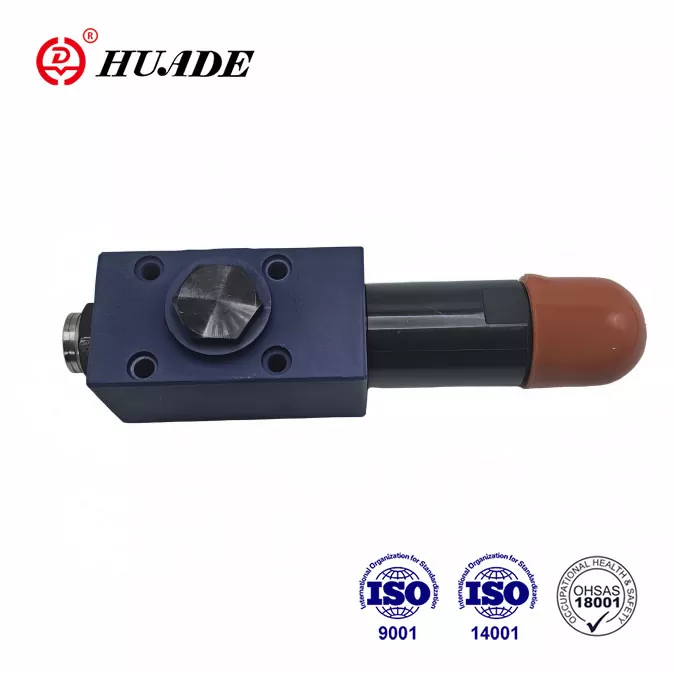

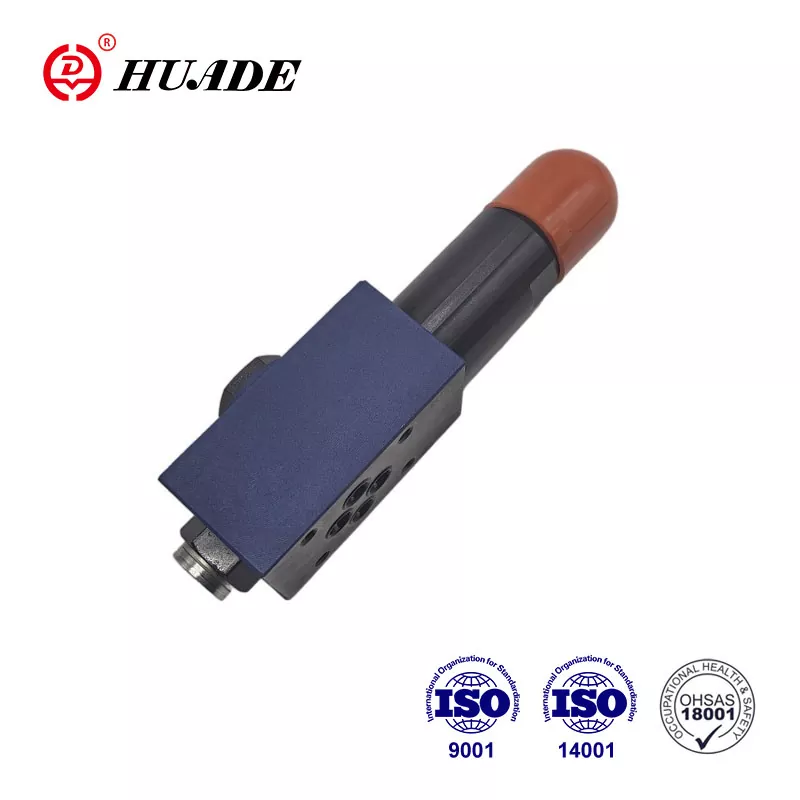

Основной функцией редукционного клапана DR 6 DP является регулирование давления в системе. Благодаря долгосрочному сотрудничеству серия DR 6 DP от Huade® может заменить аналогичный тип Rexroth. Завод является ключевым национальным предприятием и получил ряд почетных сертификатов и патентов в Китае. Huade Hydraulic уделяет особое внимание практичности своей продукции, обеспечивая при этом ее качество. Цены на редукционные клапаны относительно низкие.
|
Макс. рабочее давление (порт P) (МПа) |
до 31,5 |
|
Макс. вторичное давление (Порт А) (МПа) |
до 2,5; до7,5; до 15,0; до 21,0; до31,5 |
|
Макс. противодавление (порты T(Y)) (МПа) |
до 16 |
|
Макс.поток (л/мин) |
до 60 |
|
Рабочая жидкость Минеральное масло |
Минеральное масло (для уплотнения NBR) или эфир фосфорной кислоты (для уплотнения FPM) |
|
Диапазон вязкости (мм²/с) |
10~800 |
|
Диапазон давления жидкости и температуры (℃) |
от -30 до +80 |
|
Степень загрязнения (мкм) |
Максимально допустимая степень загрязнения жидкости по NAS 1638 класс 9. |
|
Вес (кг) |
примерно 1,2 |
Функции:
▶ Монтаж на плите
▶ 5 классов давления
▶ 4 элемента регулировки:
. Поворотная ручка
. Установочный винт с шестигранником и защитным колпачком
. Запираемая поворотная ручка со шкалой
. Поворотная ручка со шкалой
▶ Обратный клапан, опционально
▶ Схема подключения по DIN 24 340, форма D, ISO 5781 и CETOP – RP 121H
Приложение:
Редукционный клапан типа DR 6 DP используется для снижения давления в системе.
Клапан типа DR 6 DP представляет собой трехходовой редукционный клапан прямого действия с функцией сброса давления на вторичной стороне.
Вторичное давление устанавливается элементом регулировки давления (4). В состоянии покоя клапан нормально открыт, и рабочая жидкость может беспрепятственно течь из порта P в порт A. В то же время давление в порте A через линию управления (6) присутствует в области золотника, противоположной направлению сжатия. весна(3). Когда давление в порту А превышает уровень давления, установленный на пружине сжатия (3), золотник управления (2) перемещается в положение управления и поддерживает заданное давление в порте А постоянным.
Управляющее и пилотное масло забираются из порта А через линию управления (6).
Если давление в канале A все еще увеличивается из-за внешних сил на приводе, золотник управления (2) перемещается еще дальше в сторону пружины сжатия (3).
Это приводит к открытию пути потока через порт А через управляющую площадку (8) на управляющем золотнике (2) к резервуару. Затем в резервуар поступает достаточное количество жидкости под давлением, чтобы предотвратить дальнейшее повышение давления.
Пружинная камера (7) всегда опорожняется в бак снаружи через порт T(Y).
Для свободного обратного потока из порта A в порт P можно установить дополнительный обратный клапан (5).
Соединение манометра (1) позволяет контролировать вторичное давление на клапане.
состав ДР 6 ДП 1-50Б
Символы ДР 6 ДП
