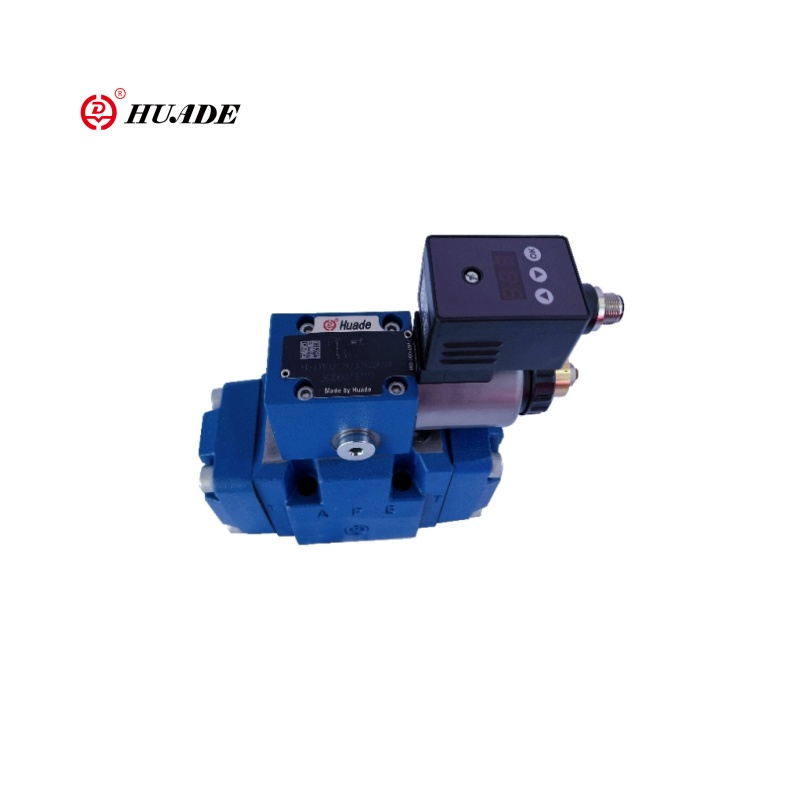

Пропорциональное давление уменьшающее клапан 3drem-7x

3Drem-7x-это трехсторонний пилотный пропорциональный клапан, управляемый пилотом. По сравнению с серией 3DRE/3Dree. Пропорциональное давление уменьшающее клапан 3Drem-7x имеет лучшие интегрированные датчики или интерфейсы связи. Основная функция клапана 3Drem-7x состоит в том, чтобы контролировать давление на выходе электроэнергией пропорционально. Он может достичь регулирования давления + разгрузку через трехстороннюю структуру (P → A, A → T). Пропорциональное давление, уменьшающее клапан 3Drem-7x, подходит для высоких и высоких систем гидравлического управления с высокой динамикой.

Параметр продукта пропорционального давления уменьшает клапан 3drem-7x

Параметр продукта пропорционального давления уменьшает клапан 3drem-7x

Функции:

▶ Трехсторонняя версия

▶ Работа с помощью пропорционального соленоида с вращающейся катушкой

▶ Для монтажа в подтчике

▶ Образец переноса в соответствии с ISO 4401

▶ Максимальное ограничение давления, необязательное

▶ Клапан и управление электроникой из одного источника

▶ Интегрированная электроника (OBE) (тип HD-3DRE (M) E):

- Маленькая производственная толерантность к кривой давления давления.

▶ Электроника внешней управления (тип HD-3DRE (M)

▶ Линейная кривая значения команды Характеристика

Приложение:

Пропорциональное давление, уменьшающее клапан 3Drem-7x, подходит для высокопроизводительного, высокого динамического, интеллектуальных гидравлических систем, особенно для следующих случаев: случаи, требующие электрической пропорциональной регуляции + быстрая разгрузка, автоматизированные производственные линии, интегрированные с контроллерами ПЛК/пид, и все еще могут достигать надежного контроля в окружающей среде (вибрация, высокая температура, взрыв).

Функция и раздел пропорционального давления, уменьшающего клапан, 3Drem-7x

Функция, раздел

Типы клапанов 3DRE (M) и 3DRE (M) E представляют собой трехсторонние 3-направляющие клапаны с электрическим пилотом с ограничением давления привода.

Они используются для восстановления (P до A) и ограничения (от A до T) давления системы.

Настраивать

Клапаны состоят из двух основных сборок:

▶ Пилотный управляющий клапан (1) с пропорциональным соленоидом (2), необязательно с максимальным ограничением давления (15)

▶ Основной клапан (3) с основной контрольной катушкой (4)

Функция

▶ В зависимости от значения команды настройка давления, которое должно быть уменьшено в порте A через пилотный управляющий клапан (1).

▶ С депрессированным портом P пружины (5) и (6) удерживают основную контрольную катушку (4) в его центральном положении.

Таким образом, запускающий прыжок на приводе предотвращается.

▶ Пилотная жидкость течет от отверстия (7) через контроллер потока (8) через камеру управления (11) до зазора дроссельной заслонки (9), через линию (10) до порта Y. Это соединение должно быть приведено в резервуар при нулевом давлении.

Снижение давления

▶ Настройка пилотного давления в управляющей камере (11) в зависимости от значения команды.

▶ Настройка давления в пружинной камере (13) через сопло (12) и движение основной контрольной катушки (4) справа.

Гидравлическая жидкость течет от P до A.

▶ Давление привода в порту A доступно в пружинной камере (14).

▶ Увеличение давления в порту A до установленного давления пилотного управляющего клапана (1) приводит к движению главной катушки (4) влево. Давление в порту A почти идентично установленному давлению на управляющем клапане пилота (1).

Ограничение давления

▶ Если давление в порту, превышает установленное давление пилотного управляющего клапана (1), основная катушка управления (4) перемещается дальше влево.

▶ Это открывает соединение от A до T и ограничивает ожидающее давления в порте A до уровня команды SET.

Тип HD-3Dree и HD-3Dreme (с интегрированной электроникой (OBE))

Что касается функции и настройки, эти клапаны соответствуют типам HD-3DRE и HD-3DREM. В управляющем клапане пилота есть корпус (17) с управляющей электроникой.

Напряжение значения предложения и значения команды применяется к разъему (18).

На фабрике кривая характеристики давления в значении команды корректируется с небольшим производственным толерантностью. Для получения дополнительной информации см. Стр. 9.
