Когда вы работаете с гидравлическими системами или водопроводами, выбор правильного обратного клапана может сыграть решающую роль в обеспечении бесперебойной работы и дорогостоящем ремонте. Оцинкованный обратный клапан типа S стал популярным выбором для многих промышленных применений, но понять, чем он отличается от других вариантов, не всегда просто.

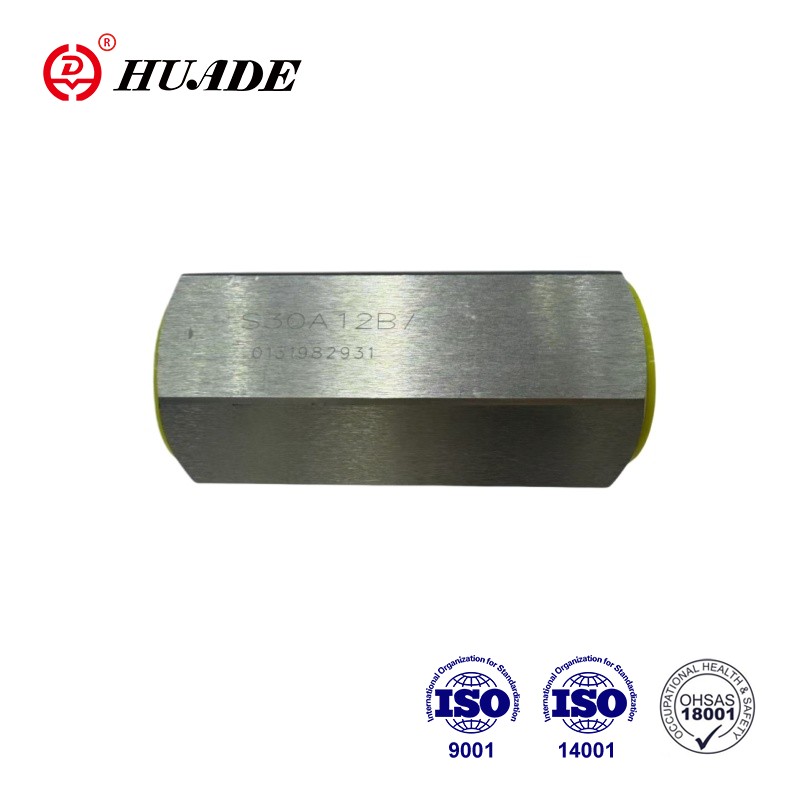

Что такое оцинкованный обратный клапан типа S?
Оцинкованный обратный клапан типа S представляет собой одностороннее устройство регулирования потока, которое предотвращает обратный ток жидкости в вашей системе трубопроводов. «Оцинкованная» часть означает, что корпус клапана имеет защитное цинковое покрытие, нанесенное методом горячего цинкования или гальваники. Этот цинковый слой действует как защита от ржавчины и коррозии, поэтому вы часто увидите эти клапаны в наружных установках и системах водоснабжения.
Обозначение «Тип S» может означать разные вещи в зависимости от того, ищете ли вы гидравлическое оборудование или стандартную сантехнику. В гидравлических приложениях тип S обычно относится к подпружиненной тарельчатой или плунжерной конструкции, которая может выдерживать давление до 450 бар (около 6500 фунтов на квадратный дюйм). Для трубопроводов буква S может обозначать обратный клапан с раструбными приварными соединениями или серию конкретного производителя. Это различие важно, поскольку эти две конструкции работают совершенно по-разному.
Как работает механизм типа S?
В гидравлической версии оцинкованного обратного клапана типа S используется подпружиненный плунжер, который скользит вдоль центральной линии. Когда давление жидкости достаточно сильно давит на плунжер, он сжимает пружину и открывает клапан. В тот момент, когда давление падает или пытается измениться, пружина возвращает плунжер обратно на место, создавая плотное уплотнение. Это происходит быстро, что помогает предотвратить гидравлический удар (громкие звуки, которые иногда можно услышать в трубах).
Трубопровод типа S, напротив, обычно имеет диск или заслонку, качающуюся на шарнире. Сила тяжести и прямой поток толкают диск вверх, и когда поток прекращается, диск возвращается на место. Эта конструкция хорошо подходит для труб большего размера и не задерживает твердые частицы в воде, но закрывается медленнее, чем плунжерный тип. Выбор между этими двумя влияет на то, как ваш оцинкованный обратный клапан типа S будет работать в реальных условиях.
Понимание оцинкованного покрытия
Процесс цинкования включает погружение стальных деталей в расплавленный цинк при температуре около 840°F. При этом создается несколько слоев: внутренний слой из сплава цинка и железа, который плотно сцепляется со сталью, и внешний слой из чистого цинка, который принимает на себя воздействие окружающей среды. Когда этот внешний слой подвергается коррозии, он фактически защищает сталь под ним посредством процесса, называемого «жертвенной защитой».
При горячем цинковании обычно получается покрытие толщиной от 45 до 85 микрон, которое может прослужить более 50 лет при нормальных атмосферных условиях. Оцинкованный обратный клапан типа S обеспечивает длительную защиту, особенно при установке на открытом воздухе или в неотапливаемых зданиях. Однако цинковое покрытие имеет температурные ограничения. Постоянное воздействие температуры выше 200°C (392°F) повредит покрытие, а при температуре выше 250°C цинк начинает отслаиваться от стали. Это означает, что ваш оцинкованный обратный клапан типа S лучше всего работает в системах, работающих с холодными и теплыми жидкостями, а не с паром или высокотемпературным гидравлическим маслом.
Характеристики давления и расхода
Типичный гидравлический оцинкованный обратный клапан типа S может выдерживать рабочее давление от 35 до 40 МПа в зависимости от размера порта. Меньшие размеры (от 6 до 15 мм) обычно составляют 40 МПа, тогда как большие размеры (от 20 до 30 мм) могут быть ограничены 35 МПа. Максимальные скорости потока варьируются от 15 до 300 литров в минуту, что охватывает большинство мобильных гидравлических устройств и промышленного оборудования.
Давление открытия (минимальное давление, необходимое для открытия клапана) – еще одно важное число. Для большинства конструкций типа S это значение находится в пределах от 0 до 0,6 МПа. Более низкое давление открытия означает, что клапан открывается легче, что снижает потери энергии в вашей системе. Однако слишком низкое значение может привести к вибрации клапана при колебаниях расхода. Чтобы избежать этой проблемы, ваш оцинкованный обратный клапан типа S должен соответствовать минимальному рабочему давлению вашей системы.
Сопротивление потоку в конструкции типа S выше, чем в поворотном обратном клапане, поскольку жидкость должна толкать плунжер прямо вверх, преодолевая напряжение пружины. Это создает перепад давления, аналогичный тому, который можно увидеть в шаровом клапане. Для применений с высоким расходом, где падение давления имеет большое значение, вы можете рассчитать, является ли тип S правильным выбором или лучше подойдет проверка качания.
Температурные соображения для оцинкованных клапанов
Диапазон температур для оцинкованного обратного клапана типа S обычно составляет от -20°C до 80°C для жидкости внутри. Температура окружающей среды должна оставаться в пределах от -20°C до 50°C. Эти ограничения связаны как с цинковым покрытием, так и с материалами уплотнений, используемыми внутри клапана.
Когда температура постоянно поднимается выше 200°C, цинковое покрытие начинает разрушаться. Кратковременное воздействие температуры до 350°C может не привести к немедленному выходу из строя, но повторяющиеся циклы при высоких температурах определенно сокращают срок службы клапана. Если в вашей системе регулярно подается горячая вода с температурой выше 180 ° F, вам, вероятно, следует рассмотреть варианты из нержавеющей стали вместо оцинкованного обратного клапана типа S.
Холодные температуры, как правило, менее опасны для самого оцинкованного покрытия, но необходимо следить за образованием льда в системах водоснабжения. Корпус клапана может треснуть, если вода внутри замерзнет и расширится. Правильная подготовка к зиме или использование гликолевых смесей помогает предотвратить эту проблему в сезонных системах.
Где лучше всего работает оцинкованный обратный клапан типа S
Системы противопожарной защиты являются основным применением оцинкованных обратных клапанов. Сертификаты UL и FM, необходимые для противопожарных обратных клапанов, часто предусматривают конструкцию из оцинкованного чугуна или ковкого чугуна. Конструкция типа S в этих системах предотвращает обратный поток из стояков спринклерных систем пожаротушения и гарантирует, что вода всегда будет доступна, когда это необходимо. Оцинкованное покрытие обеспечивает защиту на десятилетия даже во влажных помещениях с клапанами или при установке на открытом воздухе.
Оросительные системы также выигрывают от установки оцинкованного обратного клапана типа S. Сельскохозяйственные насосные станции, системы водоснабжения полей для гольфа и муниципальные ирригационные сети используют обратные клапаны для поддержания заливки в насосных линиях и предотвращения обратного потока. Цинковое покрытие выдерживает воздействие удобрений и минералов в поливной воде лучше, чем голая сталь, хотя и не так хорошо, как нержавеющая сталь.
В передвижном гидравлическом оборудовании, таком как экскаваторы, краны и сельскохозяйственная техника, обычно используется гидравлическая версия оцинкованного обратного клапана типа S, работающая под высоким давлением. Эти клапаны защищают гидравлические насосы и двигатели от скачков давления при остановке машины или внезапном изменении нагрузки. Компактная конструкция подходит для ограниченного пространства, а оцинкованная отделка устойчива к ржавчине от дождя и грязи на рабочих площадках.
Муниципальные системы водоснабжения иногда используют более крупные оцинкованные обратные клапаны (которые некоторые производители могут называть типом S) на насосных станциях и границах зон давления. Эти установки предотвращают обратный поток воды через насосы при их отключении, защищая оборудование и поддерживая надлежащие зоны давления в распределительной сети.
Рекомендации по установке
Правильная установка оцинкованного обратного клапана типа S начинается с подтверждения направления потока. На корпусе каждого обратного клапана имеется отлитая или отштампованная стрелка, показывающая, в каком направлении должна течь жидкость. Установка его задом наперед означает, что клапан все время остается закрытым, полностью блокируя вашу систему.
Клапан можно установить в любом положении (горизонтальном, вертикальном или под углом), но для конструкции типа S часто предпочтительна вертикальная установка с восходящим потоком, поскольку сила тяжести помогает плунжеру правильно посадиться при закрытии. При горизонтальных участках убедитесь, что с обеих сторон клапана имеется достаточная поддержка, чтобы предотвратить передачу напряжения в трубе на корпус клапана.
Резьбовые соединения требуют надлежащего герметика, но избегайте попадания ленты или компаунда внутрь клапана, где они могут помешать движущимся частям. Для установки оцинкованного обратного клапана с резьбой типа S используйте ленту из ПТФЭ или трубную смазку, совместимую с вашей жидкостью. Не перетягивайте резьбовые соединения, поскольку это может привести к растрескиванию корпуса клапана, особенно чугунной конструкции.
Фланцевые соединения требуют равномерного затяжки болтов по схеме звезды, чтобы обеспечить правильную посадку прокладки. Оцинкованная поверхность на поверхностях фланцев должна быть достаточно гладкой для уплотнения прокладки, но при грубой гальванизации перед сборкой может потребоваться легкая шлифовка. Проверьте совместимость материала прокладки с жидкостью и рабочей температурой вашего оцинкованного обратного клапана типа S.
Требования к техническому обслуживанию
Регулярные проверки обеспечивают надежную работу вашего оцинкованного обратного клапана типа S. В течение первых шести месяцев после установки ежемесячные проверки помогают выявить любые проблемы с установкой на ранней стадии. После этого для большинства приложений обычно достаточно ежеквартальных проверок. Во время проверок обращайте внимание на признаки утечек вокруг корпуса клапана, необычные шумы во время работы или изменения давления в системе, которые могут указывать на проблемы с клапаном.
Внутренние части оцинкованного обратного клапана типа S могут загрязниться мусором из системы трубопроводов. Установка сетчатого фильтра или фильтра на входе (для гидравлических применений рекомендуется фильтрация размером 15 микрон) предотвращает засорение плунжера или скопление твердых частиц под седлом клапана. Это простое дополнение может значительно продлить срок службы клапана и снизить потребность в техническом обслуживании.
Если вы заметили гидравлический удар или громкие звуки закрытия, возможно, размер клапана слишком велик для вашего расхода или давление открытия установлено слишком низко. Регулировка преднатяга пружины (если это позволяет конструкция вашего клапана) или замена клапана на клапан другого размера могут решить эти проблемы. Постоянная утечка через седло клапана обычно означает, что на уплотнительной поверхности застрял мусор или седло изношено и требует замены.
Внешнее оцинкованное покрытие требует минимального ухода, но если вы видите на поверхности белую ржавчину (пятно от мокрого хранения), сотрите ее и дайте клапану полностью высохнуть. Этот белый продукт коррозии представляет собой оксид цинка, и хотя он выглядит плохо, на самом деле он защищает сталь под ним. Истинная коррозия основного металла проявляется в виде красной или коричневой ржавчины и указывает на разрушение цинкового покрытия в этом месте.
Сравнение вариантов материалов
Когда вы выбираете между оцинкованным обратным клапаном типа S и другими материалами, основными факторами являются стоимость и устойчивость к коррозии. Оцинкованная сталь занимает промежуточное положение: она стоит примерно на 40% дешевле, чем нержавеющая сталь, но обеспечивает гораздо лучшую защиту от коррозии, чем углеродистая сталь или чугун.
Обратные клапаны из нержавеющей стали (обычно марки 316 или 304) обеспечивают наилучшую коррозионную стойкость, особенно в соленой воде или химических средах. Они выдерживают более высокие температуры без повреждения покрытия и дольше служат в суровых условиях. Однако нержавеющая сталь стоит в 2,5–5 раз дороже, чем оцинкованный обратный клапан типа S. Для бюджетных проектов в пресной воде или в умеренных промышленных условиях вариант с оцинковкой имеет больший финансовый смысл.
Бронзовые обратные клапаны хорошо работают в жилых водопроводах и там, где необходимы более высокие температуры, но они ограничены более низким давлением, чем оцинкованный обратный клапан типа S. Допустимое давление 450 бар гидравлической конструкции типа S намного превышает то, что может выдержать бронза. Бронза также стоит дороже за клапан, хотя и не так дорого, как нержавеющая сталь.
Обратные клапаны из голой стали или чугуна стоят дешевле, но требуют покраски или другой защиты в агрессивных средах. Затраты на техническое обслуживание и более короткий срок службы обычно компенсируют любую первоначальную экономию. Оцинкованный обратный клапан типа S обеспечивает более длительный срок службы в большинстве ситуаций, когда не требуется чрезвычайная устойчивость к коррозии.
Распространенные проблемы и решения
Вибрация или флаттер возникают, когда клапан быстро открывается и закрывается из-за колебаний давления вблизи порога давления открытия. Эта проблема часто возникает, когда оцинкованный обратный клапан типа S имеет слишком большой размер для фактического расхода. Решением является либо установка клапана меньшего размера, либо увеличение настройки давления открытия, если конструкция вашего клапана допускает регулировку. В некоторых случаях добавление небольшого отверстия или ограничения потока на выходе может стабилизировать структуру потока.
Гидравлический удар проявляется в виде громких стуков при внезапном закрытии клапана. Конструкция плунжера типа S обычно справляется с этой задачей лучше, чем блокировка поворота, поскольку подпружиненное закрытие происходит быстро и плавно. Если гидравлический удар все еще возникает, вам может потребоваться другой клапан с более медленными характеристиками закрытия или добавление в систему устройства защиты от гидравлического удара. Правильная опора труб также помогает минимизировать шум и напряжение, вызванное скачками давления.
Утечка через седло клапана приводит к обратному потоку, что сводит на нет всю цель использования обратного клапана. Небольшие объемы утечек (менее 0,25 см³/мин или около 5 капель в минуту) соответствуют приемлемым характеристикам для большинства конструкций оцинкованных обратных клапанов типа S. Чрезмерная утечка обычно означает, что в седле застрял мусор, изношены уплотнительные поверхности или ослабла пружина. Очистка или замена внутренних компонентов устраняет большинство проблем с утечками.
Внешняя утечка вокруг корпуса или соединений указывает на неисправность прокладки или трещину в корпусе. Затягивание болтов может остановить незначительное подтекание, но если утечка не исчезнет, вам придется разобрать клапан, осмотреть уплотнительные поверхности и заменить прокладки. Трещины в корпусе клапана требуют полной замены клапана, поскольку целостность конструкции нарушена.
Варианты рынка и поставщики
Несколько крупных производителей производят оцинкованные обратные клапаны типа S для различных рынков. Bosch Rexroth, Parker Hannifin и PONAR Wadowice предлагают прецизионные гидравлические версии с возможностью работы под высоким давлением и компактными размерами, необходимые для мобильного оборудования и промышленного оборудования. Эти компании предоставляют подробные технические данные и могут помочь с правильным выбором клапана для требовательных гидравлических применений.
Для водоснабжения и водопровода такие компании, как Watts (включая их бренд Ames), Mueller и различные китайские производители (FCV, Dervos, Neway), производят оцинкованные обратные клапаны, которые могут обозначаться как тип S или аналогичные коды серии. Эти клапаны обычно соответствуют стандартам ANSI/AWWA для водоснабжения и, при необходимости, имеют соответствующие сертификаты для противопожарной защиты или использования питьевой воды.
Цены широко варьируются в зависимости от размера, номинального давления и сертификатов. Небольшие гидравлические оцинкованные обратные клапаны типа S (с отверстиями от 6 до 15 мм) могут стоить менее 100 долларов, а сертифицированные модели пожарной службы размером 4 дюйма стоят от 800 до 900 долларов. Большие 12-дюймовые фланцевые агрегаты могут стоить более 5000 долларов США, особенно если они соответствуют требованиям UL или FM. Затраты на сертификацию и требования к испытаниям значительно увеличивают цену по сравнению с несертифицированной промышленной арматурой.
При покупке оцинкованного обратного клапана типа S подумайте, нужен ли вам дистрибьютор с местным складом для быстрой доставки или вы можете заказать напрямую у производителя, чтобы получить более выгодную цену на большие количества. Качество технической поддержки также имеет значение, особенно для гидравлических систем, где правильный выбор влияет на производительность системы и защиту оборудования.
Правильный выбор
Выбор оцинкованного обратного клапана типа S имеет смысл, когда вам нужна хорошая защита от коррозии по разумной цене в системах, работающих при температуре ниже 200°C и умеренном химическом воздействии. Способность гидравлической конструкции типа S выдерживать высокое давление подходит для мобильного оборудования и промышленного оборудования в условиях ограниченного пространства и частых скачков давления. Для систем водоснабжения оцинкованное покрытие обеспечивает десятилетия службы в различных сферах применения, от орошения до противопожарной защиты.
Однако оцинкованный обратный клапан типа S не всегда является лучшим вариантом. В высокотемпературных системах, работающих при температуре выше 180°F, следует использовать нержавеющую сталь. Применение нержавеющей стали также выгодно для применений с соленой водой или высококоррозионными химикатами, несмотря на более высокую стоимость. Для труб очень больших размеров (более 12 дюймов) лучше использовать поворотные упоры с эпоксидным покрытием или из нержавеющей стали, чем с оцинкованными конструкциями типа S.
Ключевыми факторами при принятии решения должны быть рабочее давление, температурный диапазон, совместимость жидкостей и воздействие окружающей среды. Сопоставьте характеристики клапана с фактическими требованиями вашей системы, а не завышайте требования к условиям, которые не возникнут. Правильно выбранный оцинкованный обратный клапан типа S обеспечит долгие годы надежной службы с минимальным обслуживанием, защищая ваши насосы и оборудование, сохраняя при этом бюджет вашего проекта.
Понимание того, что означает тип S в вашем конкретном контексте (гидравлический плунжер или проверка поворота трубопровода), поможет вам выбрать правильный клапан для вашего применения. В случае сомнений проконсультируйтесь с производителем или квалифицированным дистрибьютором, который сможет просмотреть параметры вашей системы и порекомендовать подходящую конфигурацию клапана. Потратив время на правильный выбор, вы предотвратите дорогостоящие ошибки и простои в будущем.
