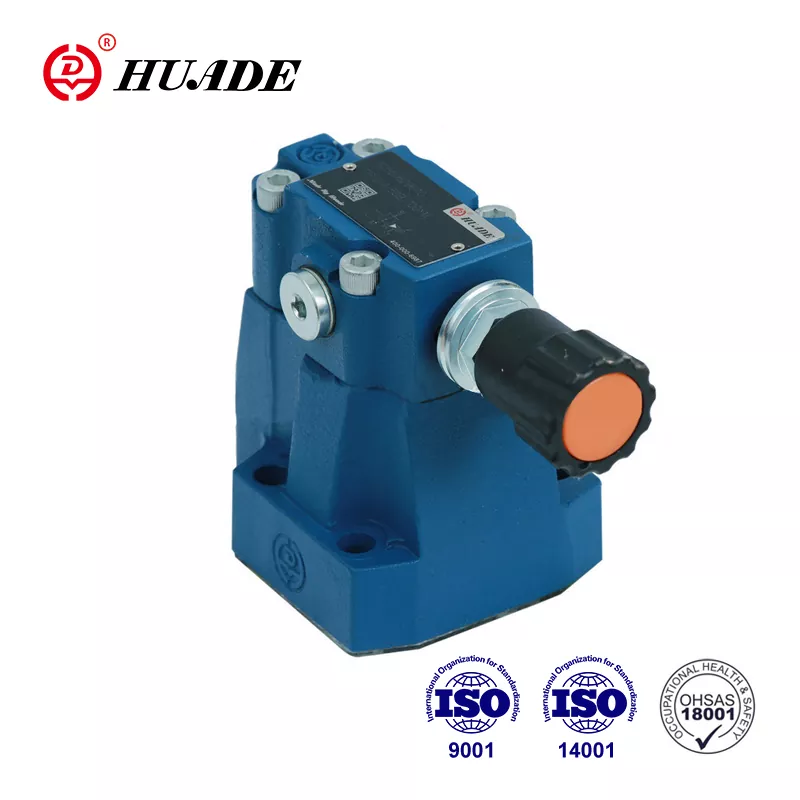

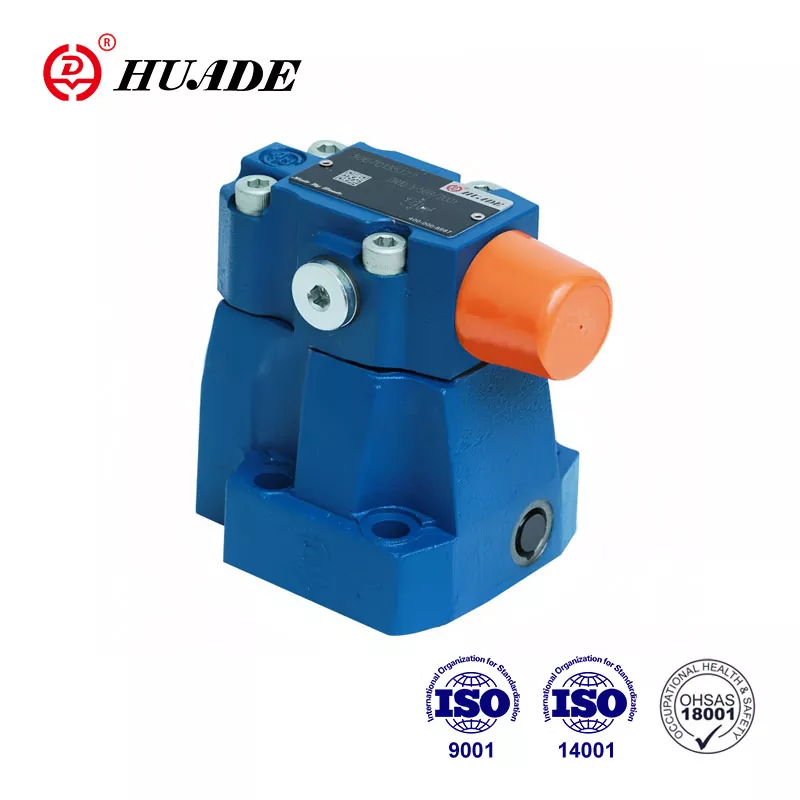

Редукционный клапан DR 10

Пилотный редукционный клапан DR 10 DP предназначен для регулирования давления в гидравлической системе. Цена более разумная по сравнению с другими международными известными брендами. Huade Hydraulic уделяет больше внимания практичности своей продукции. Huade Hydraulic – ключевое предприятие страны. Она уже дважды сотрудничает с Rexroth в течение длительного времени, внедряя передовые технологии Rexroth и передовое производственное оборудование со всего мира, чтобы обеспечить высокое качество своих редукционных клапанов. После многих лет развития Huade стала ведущим брендом в гидравлической промышленности Китая. Huade® — известная торговая марка в Китае.

Параметры продукта: редукционный клапан DR 10

Особенности продукта и применение редукционного клапана DR 10

Функции:

▶ Монтаж на плите

▶ Для резьбовых соединений

▶ Для монтажа на коллекторе

▶ 4 элемента регулировки:

. Поворотная ручка

. Втулка с шестигранником и защитным колпачком,

. Запираемая поворотная ручка со шкалой

. Поворотная ручка со шкалой

▶ 4 настройки давления, дополнительный обратный клапан (только для клапана для монтажа на плите)

Приложение:

Основной функцией редукционного клапана ДР 10 является снижение давления в системе.

Разрез и обозначение редукционного клапана DR 10

Клапаны давления типа DR 10 представляют собой редукционные клапаны с пилотным управлением, которые управляются из вторичного контура. В основном они состоят из главного клапана (1) со вставкой главного золотника (3) и пилотного клапана (2) с элементом регулировки давления.

В состоянии покоя клапаны открыты, жидкость может свободно проходить из порта В в порт А через вставку основного золотника (3).

Давление, присутствующее в порту А, действует на нижнюю сторону основного золотника. В то же время на шар (6) в пилотном клапане (2) действует давление через отверстие (4) на подпружиненной стороне главного поршня (3) и через порт (5). То же самое происходит и с шаром (6) через отверстие (7), линию управления (8), обратный клапан (9) и отверстие (10). В соответствии с настройкой пружины (11) давление создается перед шаром (6), в порту (5) и в камере пружины (12), удерживая управляющий поршень (13) в

открытая позиция. Жидкость может свободно перетекать из порта B в порт A через вставку главного золотника (3), пока давление в порту A не превысит значение, установленное пружиной (11), и не откроет шар (6).

поршень (13) перемещается в закрытое положение.

Желаемое пониженное давление достигается, когда достигается баланс между давлением в порте А и давлением, заданным пружиной (11). Слив масла из пружинной камеры (14) в бак осуществляется снаружи через линию управления (15).

Свободного обратного потока из порта A в порт B можно добиться, установив дополнительный обратный клапан (16).

Соединение манометра (17) позволяет контролировать пониженное давление в порте А.

структура ДР...50Б

Символы ДР...50Б
