Клапаны регулирования расхода подобны светофорам индустриального мира. Подобно тому, как светофоры регулируют поток автомобилей на оживленных улицах, эти клапаны регулируют поток жидкостей, газов и пара в трубах и системах. Перекачиваете ли вы воду, перемещаете нефть по трубопроводам или контролируете давление воздуха в машинах, клапаны управления потоком гарантируют, что все движется с нужной скоростью и давлением.
Что такое клапаны регулирования потока?

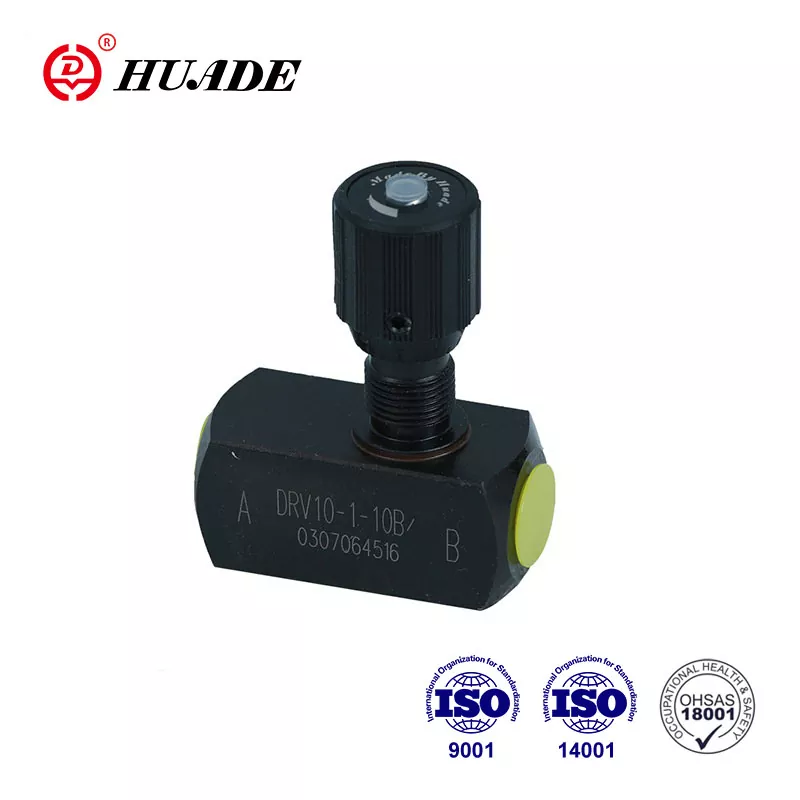

Клапан регулирования потока — это устройство, которое контролирует количество жидкости, протекающей через трубу или систему. Думайте об этом как о кране на кухне: вы можете повернуть его, чтобы вылить больше или меньше воды. Но клапаны регулирования расхода гораздо более точны и могут работать автоматически, без необходимости поворачивать их вручную.
Эти клапаны выполняют четыре основные задачи:
Контроль скорости:Они контролируют скорость движения объектов в гидравлических системах, например, в стрелах строительной техники.
Распределение потока:Они разделяют поток между разными путями, как распределяют воду по разным зонам разбрызгивания во дворе.
Защита потока:Они предотвращают вытекание слишком большого количества жидкости, что может привести к повреждению оборудования.
Контроль давления:Они поддерживают давление в системах стабильным и безопасным.
Как работают клапаны регулирования потока?
Основная идея проста: делая отверстие меньше или больше, вы можете контролировать, сколько жидкости проходит через него. Это все равно, что положить большой палец на конец садового шланга: чем меньше отверстие, тем меньше воды выходит (но она выходит быстрее).
Клапаны регулирования расхода работают несколькими способами:
- Фиксированное открытие:Некоторые клапаны имеют фиксированный размер отверстия, который не меняется.
- Переменное открытие:Другие могут регулировать размер отверстия в зависимости от условий.
- Компенсация давления:Умные клапаны автоматически настраиваются, чтобы поддерживать постоянный поток даже при изменении давления.
- Электронное управление:Современные клапаны используют компьютерные сигналы для очень точной регулировки.
Типы клапанов регулирования потока
По методу компенсации
Клапаны без компенсации давления
Это самый простой тип. Они имеют фиксированное или регулируемое отверстие, но расход меняется при изменении давления. Они работают лучше всего, когда давление в системе остается достаточно стабильным. Они дешевы и просты, но не очень точны при изменении условий.
Клапаны с компенсацией давления
Эти клапаны умнее. У них есть специальные детали, которые автоматически регулируют отверстие, чтобы поддерживать постоянный поток даже при изменении давления. Они имеют точность в пределах 3-5% и отлично работают, когда давление в системе часто повышается и падает.
Пилотные клапаны
В них используется небольшой «пилотный» клапан для управления большим основным клапаном. Они очень отзывчивы и хорошо работают в приложениях с большим потоком данных, где необходимы быстрые изменения.
По типу структуры
Шаровые краны
У них есть шарик с отверстием внутри. Поворачивая шар, вы можете открыть или закрыть путь потока. Они отлично подходят для быстрого включения/выключения и очень хорошо герметизируют. Вы найдете их на нефтеперерабатывающих заводах и в системах отопления. Однако они не являются лучшими для точного управления потоком.
Поворотные заслонки
У них есть диск, который вращается для управления потоком. Они легкие и создают небольшой перепад давления. Они хорошо подходят для больших труб и водопроводных систем. Они компактны, но не обеспечивают идеальной герметизации при высоком давлении.
Игольчатые клапаны
У них есть заостренная игла, которая входит в конусообразное гнездо. Они обеспечивают очень точный контроль и идеально подходят для небольших и точных регулировок. Вы увидите их в лабораториях и аналитическом оборудовании. Они очень точны, но справляются только с небольшими потоками.
Шаровые клапаны
Это рабочие лошадки управления потоком. Они обладают хорошей способностью регулирования потока и работают во многих сферах, например, на химических заводах, электростанциях и нефтеперерабатывающих заводах. Они создают больший перепад давления, но обеспечивают превосходный контроль.
Задвижки
У них есть плоские ворота, которые скользят вверх и вниз. Когда они полностью открыты, они создают очень небольшой перепад давления. Они в основном используются для управления включением/выключением, а не для управления потоком. Вы найдете их для изоляции участков трубопроводных систем.
Мембранные клапаны
В них используется гибкая диафрагма для контроля потока. Они прекрасно герметизируют и хорошо противостоят коррозии. Они идеально подходят для фармацевтической и пищевой промышленности, где не может быть утечек. У них есть ограничения по давлению и температуре.
Пережимные клапаны
Они сжимают гибкую трубку, чтобы контролировать поток. Они экономичны и отлично подходят для работы с суспензиями с твердыми частицами. Их часто используют горнодобывающие и очистные сооружения. Они дешевы, но имеют ограничения по давлению и температуре.
По типу привода
Пневматические приводы
Они используют сжатый воздух для управления клапаном. Они надежны, быстры и экономичны. Они прекрасно работают там, где нет электричества, и могут работать миллионы раз. Однако они имеют ограниченную мощность и более короткий срок службы, чем другие типы.
Электрические приводы
В них используются электродвигатели (переменного или постоянного тока) для управления клапанами. Они очень эффективны, чисты, тихи и точны. Вы можете управлять ими удаленно, и они экономят энергию. Изначально они стоят дороже и могут перегреваться при частых регулировках.
Гидравлические приводы
В них используется гидравлическая жидкость для привода. Они производят очень большую силу и служат долго. Они идеально подходят для тяжелых условий эксплуатации, но создают сложные системы с потенциальным риском утечек.
Где используются клапаны регулирования потока?
Гидравлические системы
В строительной технике, такой как экскаваторы и бульдозеры, клапаны управления потоком контролируют скорость движения стрел и ковшей. Они также распределяют гидравлическую мощность по различным функциям и поддерживают безопасное давление в системе.
Пневматические системы
В пневматических системах эти клапаны контролируют скорость выдвижения и втягивания пневмоцилиндров. Они предотвращают резкие движения и уменьшают износ оборудования.
Нефть и газ
Контролируйте поток в трубопроводах, контролируйте уровни жидкости в сепараторах и регулируйте давление во всех системах.
Очистка воды
Распределяйте воду по городам, предотвращайте чрезмерное потребление и контролируйте процессы очистки.
Химическая и фармацевтическая промышленность
Точно смешивайте ингредиенты, контролируйте скорость реакции и поддерживайте качество продукта.
Производство
Контролируйте скорость автоматизированного оборудования, управляйте гидравлическими прессами и координируйте различные функции машины.
Еда и напитки
Контролируйте потоки ингредиентов, управляйте температурой и поддерживайте санитарные условия.
Особая среда
- Коррозионная среда:Используйте специальные материалы, такие как нержавеющая сталь, чтобы противостоять химическому воздействию.
- Взрывоопасные зоны:Используйте взрывозащищенные конструкции, сертифицированные для использования в опасных зонах.
- Высокая температура/давление:Специальные конструкции безопасно справляются с экстремальными условиями.
- Санитарные применения:Соблюдайте строгие стандарты чистоты при производстве продуктов питания и лекарств.
Калькулятор размеров регулирующего клапана
Как правильно выбрать клапан регулирования потока
Выбор правильного клапана похож на выбор правильного инструмента для работы. Вам необходимо учитывать несколько факторов:
Свойства жидкости
- Какая жидкость: жидкость, газ или пар?
- Насколько оно густое (вязкое)?
- Он коррозийный или чистый?
- Какой температурный диапазон?
- Какие уровни давления?
Требования к производительности
- Какой поток вам нужен (минимальный, нормальный, максимальный)?
- Насколько точным должен быть контроль?
- Как быстро он должен реагировать на изменения?
- Какой диапазон регулировки нужен?
Системная интеграция
- Какой размер и тип трубы?
- Как он будет соединяться (фланцевое, резьбовое, сварное)?
- Какой тип привода (пневматический, электрический, гидравлический)?
- Какие управляющие сигналы (аналоговые, цифровые)?
Условия окружающей среды
- Рабочая температура и влажность
- Требования безопасности (взрывобезопасность, пожаробезопасность)
- Доступность обслуживания
- Соображения стоимости (начальные и эксплуатационные)
Характеристики потока
Большинство клапанов имеют одну из следующих схем потока:
Линейный:Поток постепенно увеличивается при открытии клапана – хорошо для простых применений.
Равный процент:Поток увеличивается в геометрической прогрессии — используется в 90% приложений, поскольку обеспечивает лучший контроль.
Быстрое открытие:Небольшие движения приводят к большим изменениям потока – используются для включения/выключения.
Техническое обслуживание и устранение неполадок
Как и любое механическое устройство, клапаны регулирования потока требуют регулярного ухода для правильной работы.
Распространенные проблемы
Проблемы с потоком
- Непостоянный поток обычно означает загрязнение, износ или неправильную регулировку.
- Низкий расход часто указывает на засоры или изношенные детали.
- Колеблющийся поток указывает на проблемы с давлением или нестабильные сигналы управления.
Проблемы с утечкой
- Внешние утечки возникают из-за изношенных уплотнений или ослабленных соединений.
- Внутренние утечки возникают, когда седла клапанов изнашиваются или попадает мусор.
- Утечки в уплотнениях возникают, когда уплотнения вокруг штока изнашиваются.
Проблемы с производительностью
- Заедание в работе предполагает наличие коррозии, мусора или отсутствия смазки.
- Медленный отклик указывает на проблемы с приводом или проблемы с управляющим сигналом.
- Чрезмерный шум обычно означает кавитацию, вибрацию или турбулентный поток.
Стратегия обслуживания
Профилактическое обслуживание
- Ежемесячно проверяйте на наличие утечек, износа и коррозии.
- Проверяйте гидравлическую жидкость и фильтры ежеквартально.
- Регулярно смазывайте движущиеся части.
- Периодически калибруйте и проверяйте производительность
Мониторинг состояния
- Используйте манометры для обнаружения засоров или износа.
- Мониторинг скорости потока для выявления изменений производительности
- Следите за температурой, чтобы предотвратить повреждение
- Анализируйте вибрацию, чтобы своевременно выявить механические проблемы.
Процесс устранения неполадок
- Систематически проверяйте каждый компонент
- Найдите причину, а не только симптомы
- Проверка работоспособности после ремонта
- Ведите подробные записи технического обслуживания
Будущее регулирующих клапанов
Технологии делают клапаны регулирования расхода более интеллектуальными и эффективными.
Технология интеллектуального клапана
Интеграция Интернета вещей (IoT)
Современные клапаны оснащены датчиками давления, температуры, расхода и вибрации. Они непрерывно собирают данные и могут контролироваться удаленно через смартфоны или компьютеры. Облачные системы анализируют эти данные и предоставляют предложения по оптимизации.
Приложения искусственного интеллекта
Алгоритмы искусственного интеллекта могут предсказать, когда клапанам потребуется техническое обслуживание, прежде чем они выйдут из строя. Они автоматически регулируют настройки клапана в зависимости от изменяющихся условий и могут обнаруживать необычные режимы работы, которые могут указывать на проблемы.
Технология цифрового двойника
Инженеры создают виртуальные копии физических клапанов, которые моделируют производительность и позволяют проводить испытания в виртуальных средах. Это помогает оптимизировать проектирование и обучать операторов, не рискуя реальным оборудованием.
Интеграция Индустрии 4.0
Возможности подключения системы
Современные клапаны обмениваются данными через промышленные сети и обрабатывают данные локально для более быстрого реагирования. Они легко интегрируются с системами управления производством и используют стандартизированные протоколы связи.
Повышенная автоматизация
Системы работают с минимальным вмешательством человека, автоматически координируют работу нескольких клапанов и оптимизируют свою производительность. Они могут даже автоматически диагностировать и устранять определенные сбои.
Тенденции устойчивого развития
Энергоэффективность
Новые конструкции рекуперируют энергию за счет разницы давлений, снижают энергопотребление системы за счет точного управления и оптимизируют всю систему для достижения максимальной эффективности.
Экологические требования
Более строгие правила требуют снижения выбросов, использования экологически чистых материалов, улучшения программ переработки и более экологичных производственных процессов.
Реальные истории успеха
Нефтяная и газовая промышленность
Крупная трубопроводная компания установила интеллектуальные клапаны регулирования расхода, которые на пять лет устранили необходимость ручного обслуживания, сохраняя при этом точный контроль над многофазными жидкостями.
Очистка воды
В городской системе водоснабжения использовались 24-дюймовые редукционные клапаны для защиты распределительных труб и поддержания постоянного давления воды по всему городу.
Производство
На сборочной линии автомобилей точность производства повысилась на 15 % после установки пневматических клапанов регулирования расхода, которые точно управляли движениями роботов.
Узнайте больше о клапанах регулирования потока
Если вы хотите узнать больше о клапанах регулирования расхода, вот несколько отличных ресурсов:
Онлайн-обучение
- Образовательные каналы YouTube предлагают подробные объяснения с анимацией.
- На веб-сайтах производителей представлены руководства по выбору и техническая информация.
- Отраслевые ассоциации предлагают вебинары и технические документы.
Профессиональное развитие
- Производители клапанов предлагают курсы обучения
- Инженерные школы предоставляют комплексные программы
- На отраслевых конференциях представлены новейшие технологии и приложения.
Практический опыт
- Посетите торговые выставки, чтобы увидеть демонстрации оборудования.
- По возможности участвуйте в экскурсиях по фабрике.
- Присоединяйтесь к профессиональным организациям для налаживания связей и возможностей обучения.
Клапаны регулирования расхода являются важными компонентами, которые обеспечивают бесперебойную работу нашего современного мира. От воды, выходящей из крана, до топлива, протекающего по трубопроводам, эти устройства обеспечивают движение всего с нужной скоростью и давлением.
По мере развития технологий клапаны регулирования расхода становятся умнее, эффективнее и экологичнее. Они интегрируются с цифровыми системами, прогнозируют собственные потребности в обслуживании и автоматически оптимизируют производительность.
Являетесь ли вы инженером, выбирающим клапаны для новой системы, техником, обслуживающим существующее оборудование, или просто интересуетесь, как все работает, понимание клапанов регулирования потока поможет вам оценить сложные системы, которые поддерживают нашу повседневную жизнь.
Будущее регулирующих клапанов светлое: инновации в области интеллектуальных технологий, устойчивого развития и системной интеграции продолжают улучшать производительность и одновременно снижать воздействие на окружающую среду. Оставаясь в курсе этих разработок и следуя лучшим практикам выбора и обслуживания, мы можем гарантировать, что эти критически важные компоненты будут продолжать служить нам долгие годы.
