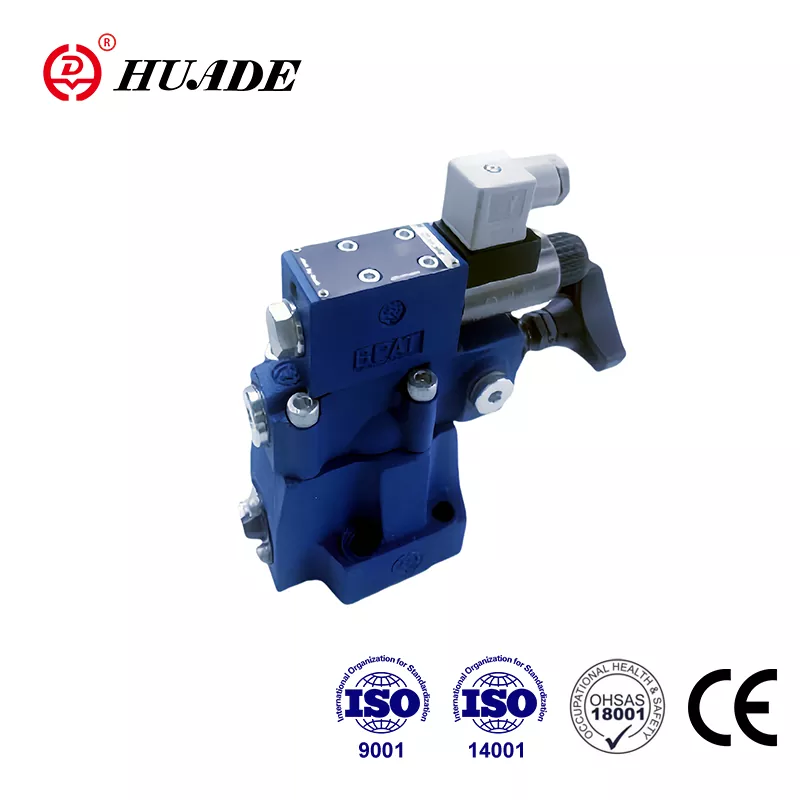

Запорный клапан DAW

Основанная в 1979 году, компания Huade Hydraulic дважды сотрудничала с Bosch Rexroth. Это долгосрочное сотрудничество позволяет клапанам давления Huade® достичь того же уровня, что и продукция Rexroth. Запорные клапаны типа DAW могут заменить ту же серию от Rexroth, но по более низкой цене. Являясь ведущим брендом в гидравлической промышленности Китая, все филиалы предприятия прошли сертификацию ISO9001, ISO14001 и OH SAS18001. Запорный клапан Huade® DAW прошел сертификат CE. Клапаны давления Huade® завоевали широкое признание рынка и доверие пользователей.

Параметр продукта: запорный клапан DAW

Характеристики продукта и применение запорного клапана DAW

Функции:

▶ Для монтажа на плите:

▶ 4 элемента регулировки:

● Поворотная ручка

● Втулка с внутренним шестигранником и защитным колпачком.

● Запираемая поворотная ручка со шкалой.

● Поворотная ручка со шкалой.

▶ 3 класса давления

▶ Разгрузка с электромагнитным управлением через встроенный распределительный клапан

Приложение:

Клапаны регулирования давления типа DAW представляют собой запорные клапаны с пилотным управлением. Они используются для переключения потока насоса на байпас без давления, как только будет достигнуто давление загрузки аккумулятора. Дальнейшее применение клапана - в системах с насосами высокого и низкого давления. В этом случае насос низкого давления переключается на байпас без давления, как только достигается заданное высокое давление.

Разрез и символы запорного клапана DAW

Клапаны отключения давления в основном состоят из главного клапана с главным золотником, пилотного клапана с элементом регулировки давления и обратного клапана. В клапанах размера 10 обратный клапан встроен в основной клапан. В клапанах типоразмеров 25 и 32 обратный клапан встроен в отдельную пластину, установленную под основным клапаном.

Запорный клапан типа DAW

Переключение потока насоса от P к A или от P к T.

Насос подает поток через обратный клапан (1) в гидравлическую систему (от P до A). Давление в порту A действует через пилотную линию (3) на золотник пилотного управления (4). В то же время давление в канале P передается через отверстия (5) и (7) на подпружиненную сторону главного золотника (6) и тарельчатого клапана (8) в пилотном клапане (2). Как только в гидравлической системе будет достигнуто заданное давление отключения, тарелка (8) поднимется под действием пружины (9). Теперь рабочая жидкость течет через отверстия (5) и (7) в камеру пружины (11). От

здесь жидкость возвращается в бак либо внутри через линию управления в клапане типа DA...30B/..., либо снаружи через линию управления в клапане типа DA.30B/..Y... благодаря отверстиям (5) и (7), теперь на главном золотнике (6) наблюдается падение давления. Теперь главный золотник (6) поднимается со своего седла и открывает соединение от P к T. Обратный клапан (1) теперь дозирует соединение от A к P. Тарельчатый клапан (8) теперь удерживается открытым давлением в системе через пилот. катушка (4).

Переключение потока насоса с P на T или P на A.

Площадь пилотного золотника (4) на 17% больше эффективной площади тарельчатого клапана (8). Таким образом, эффективная сила на золотнике (4) на 17% больше, чем эффективная сила на тарелке (8). Когда давление привода падает по отношению к давлению отключения клапана, которое соответствует перепаду давления переключения, пружина (9) толкает тарелку (8) на ее седло. Затем на подпружиненной стороне главного золотника (6) создается давление. В сочетании с пружиной (10) это закрывает главный золотник (6) и изолирует соединение от P до T. Поток насоса снова проходит через обратный клапан (1) в гидравлическую систему (от P до A).

Однако распределительный клапан (12) с электромагнитным управлением может переключать заданное давление отключения, находящееся под пилотным клапаном (2), либо с P на T, либо с P на A.

структура DAW20,30...30B

Символы DAW...30B
