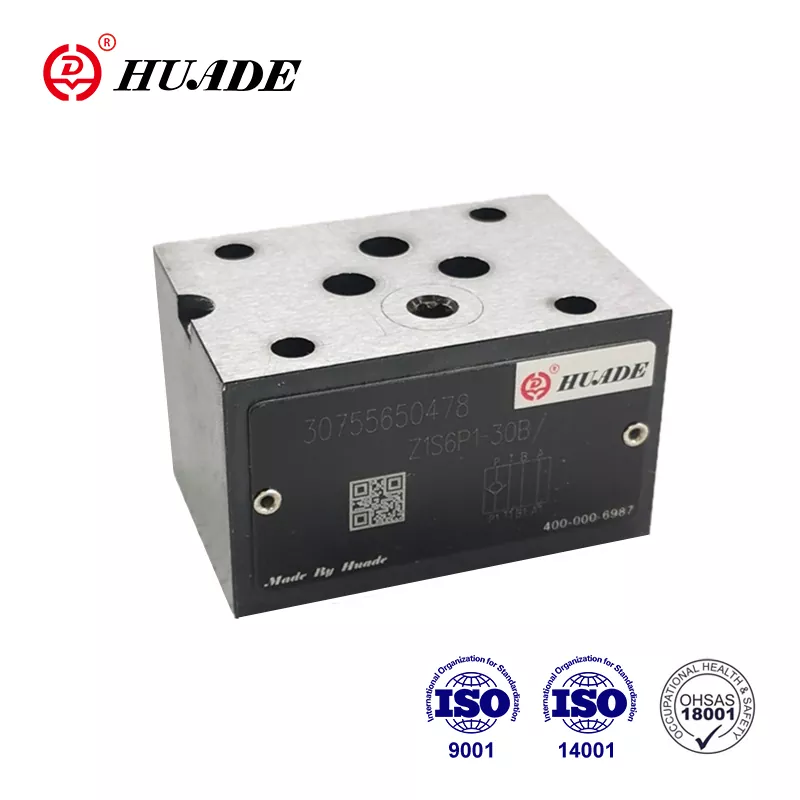

Сэндвич-плита обратного клапана Z1S

Являясь ведущим китайским производителем гидравлических трансмиссий и технологий управления, Huade внедрила передовые технологии Rexroth. Обратный клапан Huade® Z1S может полностью заменить серию Z1S, предлагаемую Rexroth. Это экономически эффективно. Хуаде прошел ISO9001, ISO14001 и ISO45001. Картриджный клапан Huade® Z1S имеет надежную работу. Это старый национальный бренд в Китае. Он более технологичен и более долговечен, чем аналогичные продукты этой линейки.

Параметр продукта сэндвич-плиты обратного клапана Z1S

Характеристики продукта и применение сэндвич-панели обратного клапана Z1S

Функции:

▶ Клапан с сэндвич-панелями для использования в вертикальных штабелируемых узлах.

▶ 8 различных функций изоляции

Приложение:

Эта сэндвич-панель обратного клапана типа Z1S используется для вертикальной установки в штабель.

4. Функции, разделы, символы сэндвич-плиты обратного клапана Z1S.

Клапан Z1S представляет собой обратный клапан прямого действия в конструкции сэндвич-панели. Он используется для герметичного закрытия в одном направлении и обеспечивает свободный поток в противоположном направлении. Этот тип клапана имеет металлическое уплотнение между тарелкой (3) и корпусом (1). Обратные клапаны типа Z1S особенно подходят для применений с рабочим давлением выше 10,0 МПа и скоростью потока более 4 м/с.

Уведомление о сэндвич-панели обратного клапана Z1S

1. Жидкость необходимо профильтровать. Минимальная тонкость фильтра составляет 20 мкм.

2. Резервуар должен быть герметично закрыт, а на входе воздуха должен быть установлен воздушный фильтр.

3. Продукты без монтажной плиты отправляются с завода. Если они вам нужны, заказывайте их специально.

4. Винты крепления клапана должны быть высокой прочности (класс 10.9). Пожалуйста, выберите и используйте их в соответствии с параметром, указанным в книге образцов.

5. Шероховатость поверхности, связанной с клапаном, должна быть 0,8.

6. Обработка поверхности ответной детали должна составлять 0,01/100 мм.
