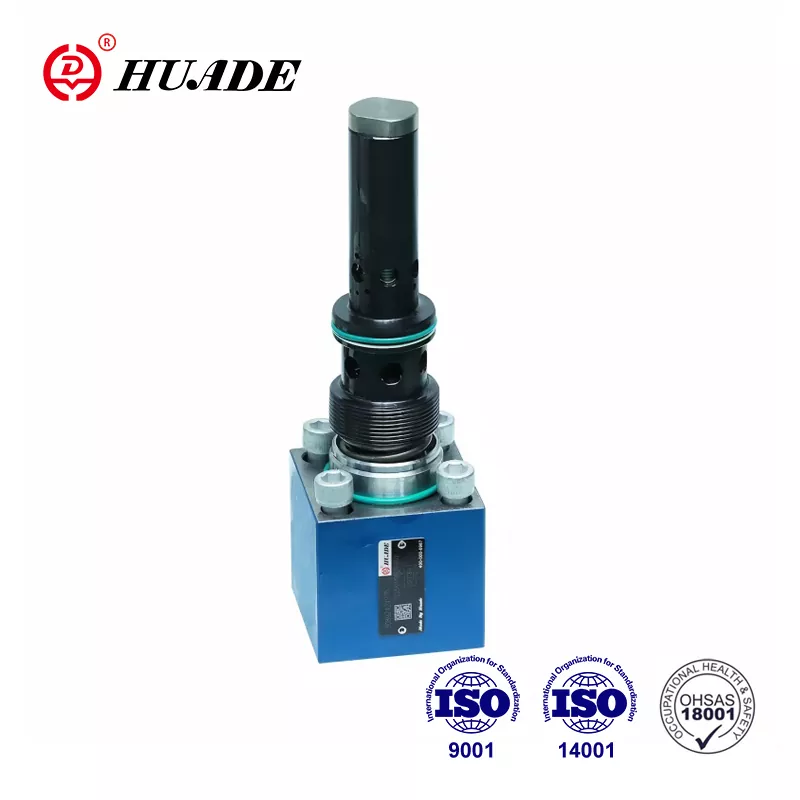

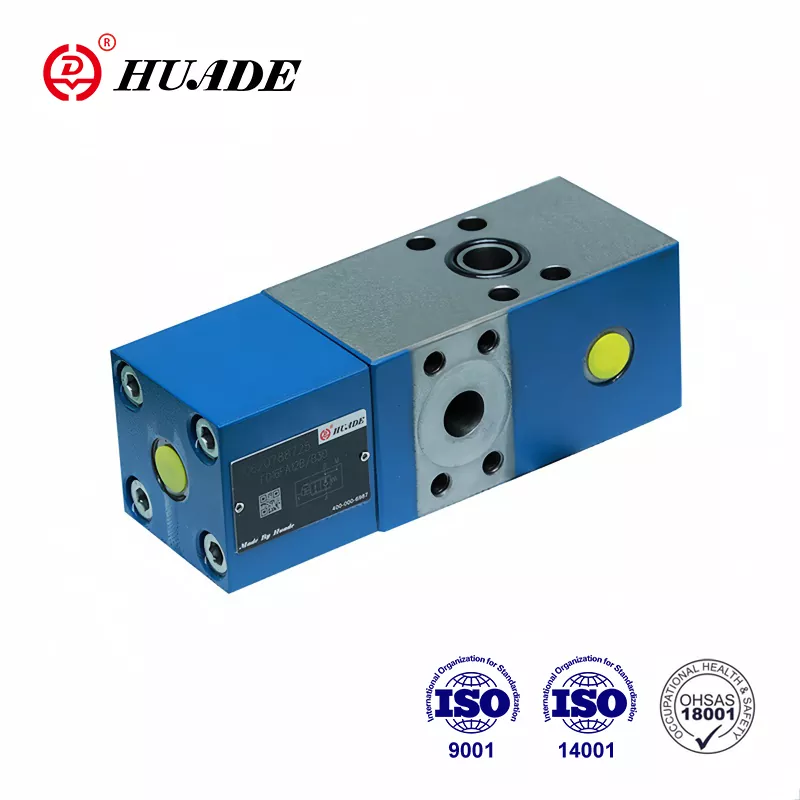

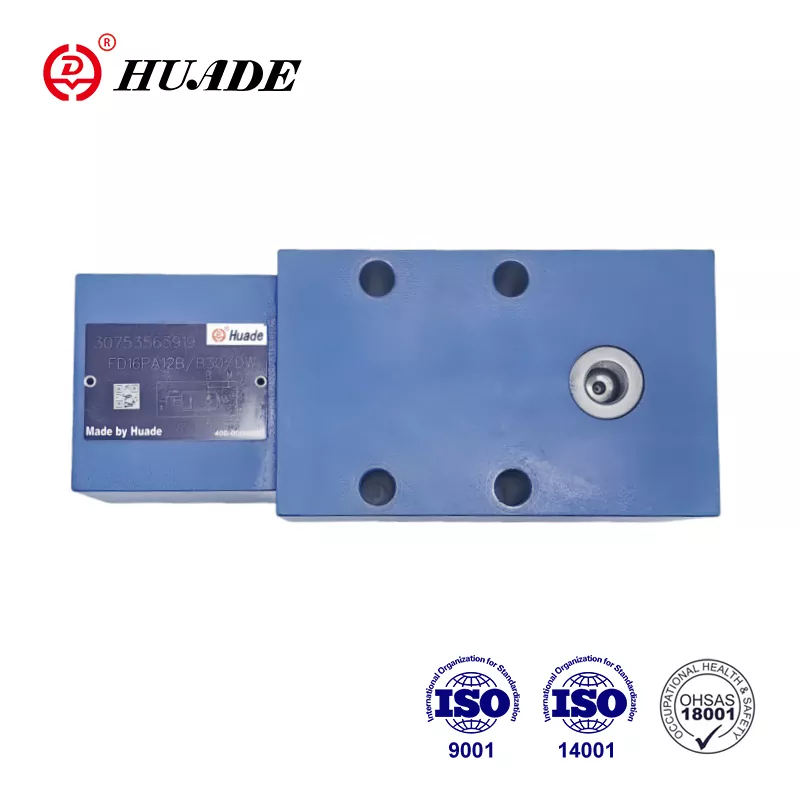

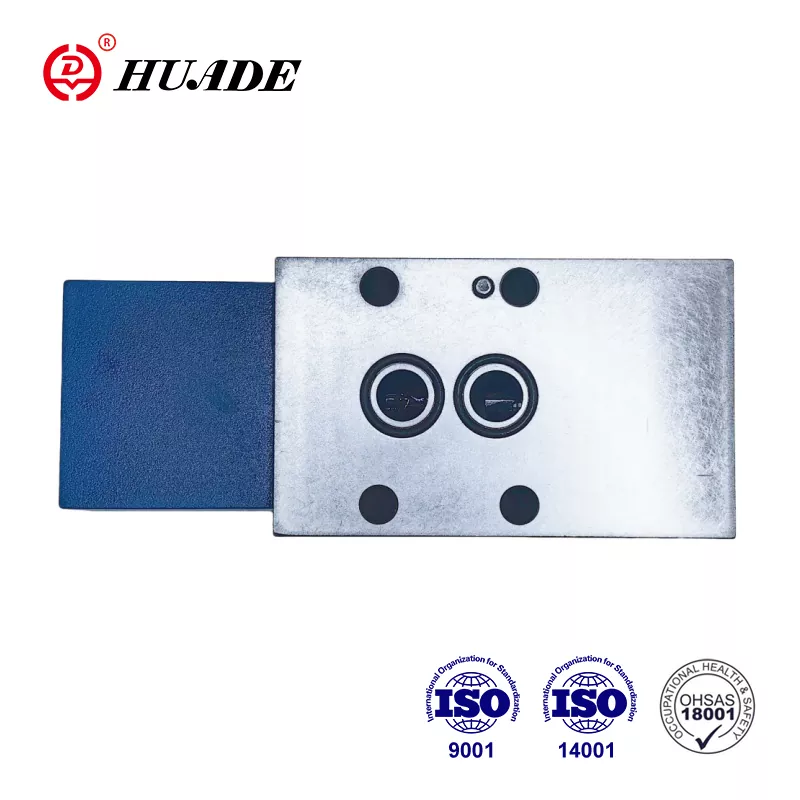

Проточный клапан FD 12 используется в гидросистеме для регулирования скорости гидромотора и цилиндра. Он имеет высокое качество и дешевую цену. Huade Hydraulic успешно контролирует стоимость продукции и предоставляет клиентам доступные гидравлические клапаны FD с обратным Q-метром. Одной из причин хорошего качества является то, что Huade Hydraulic имеет хорошую систему контроля. На заводе внедрено более 750 передовых устройств со всего мира. Все клапаны потока, поставляемые Huade Hydraulic, соответствуют международным стандартам.
|
Рабочее давление, порты A, X (МПа) |
до 31,5 |
|
Рабочее давление. порт B (МПа) |
до 42 |
|
Управляющее давление, порт X (диапазон регулирования расхода) (МПа) |
мин.2–3,5, макс.31,5 |
|
Давление открытия, от A до B (МПа) |
0.2 |
|
Давление настройки вторичного предохранительного клапана (МПа) |
до 40 |
|
Расход (л/мин) |
80 (размер 12) 200 (размер 16) |
|
Коэффициент площади предварительного проема |
Площадь седла тарельчатого клапана/площадь пилотного золотника = 1/20 |
|
Диапазон температур жидкости под давлением (℃) |
от -30 до +80 |
|
Диапазон вязкости (мм²/с) |
от 10 до 800 |
|
Жидкость под давлением |
Минеральное масло (для уплотнения NBR) или эфир фосфорной кислоты (для уплотнения FPM) |
Функции:
▶ Схема подключения по DIN 24 340, от D, ISO 5781 и CETOP – RP 121H
▶ Обратный клапан с пилотным управлением, герметичный. Контрольно-измерительный прибор контролирует обратный поток Q2 относительно потока, направляемого в противоположную сторону привода Q1 с цилиндрами, при этом необходимо учитывать соотношение площадей (Q2=Q1φ).
▶ Обходной клапан, свободный поток в противоположном направлении
▶ Дополнительный встроенный вторичный предохранительный клапан (только для клапана с фланцевыми соединениями).
Приложение:
Клапаны Check-Q-meters FD12 применяются в гидросистемах для воздействия на скорости гидромоторов и цилиндров независимо от нагрузки (предотвращает убегание). Кроме того, имеется изолированная функция защиты от разрыва трубы.
Контрольный Q-метр состоит в основном из корпуса (1), главной тарелки (2), пилотной части (3), пилотного золотника (4), демпфирующего золотника (5) и пилотного демпфирования (6).
Конструкция обратного клапана Q-Meter FD 12
Символ контрольно-измерительного клапана FD 12
Примеры схем
Примечание:
Два контрольных Q-метра не могут использоваться для управления двумя цилиндрами, которые механически вынуждены двигаться вместе, поскольку синхронизация и одинаковое давление не могут быть гарантированы в каждом цилиндре.
Поэтому цилиндры должны быть оборудованы двумя пилотными обратными клапанами типа SL. Контрольный счетчик Q устанавливается на общей линии.
При этом давление нагрузки не должно превышать 20 МПа!
