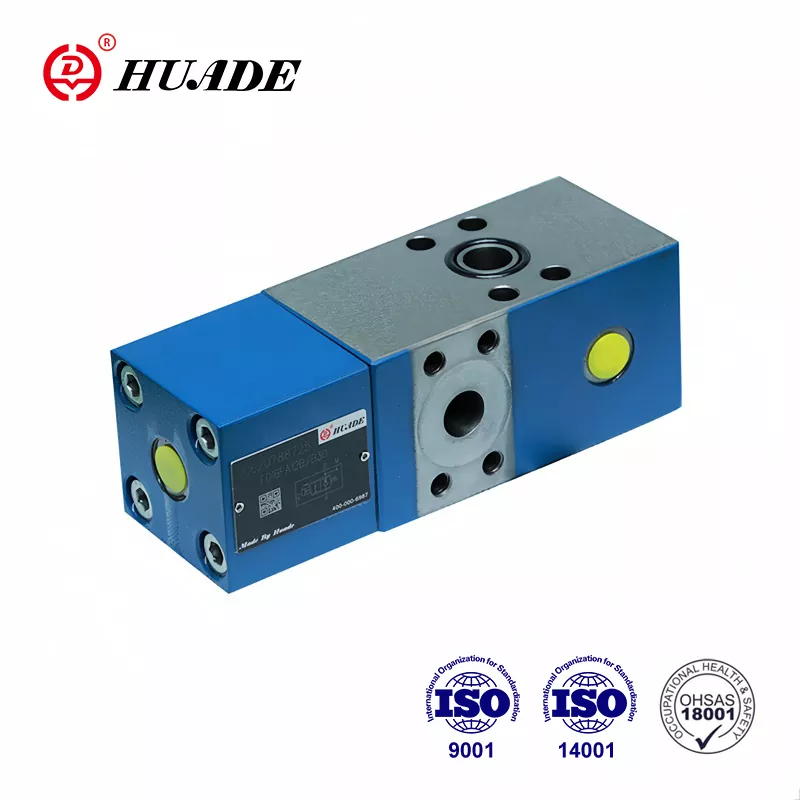

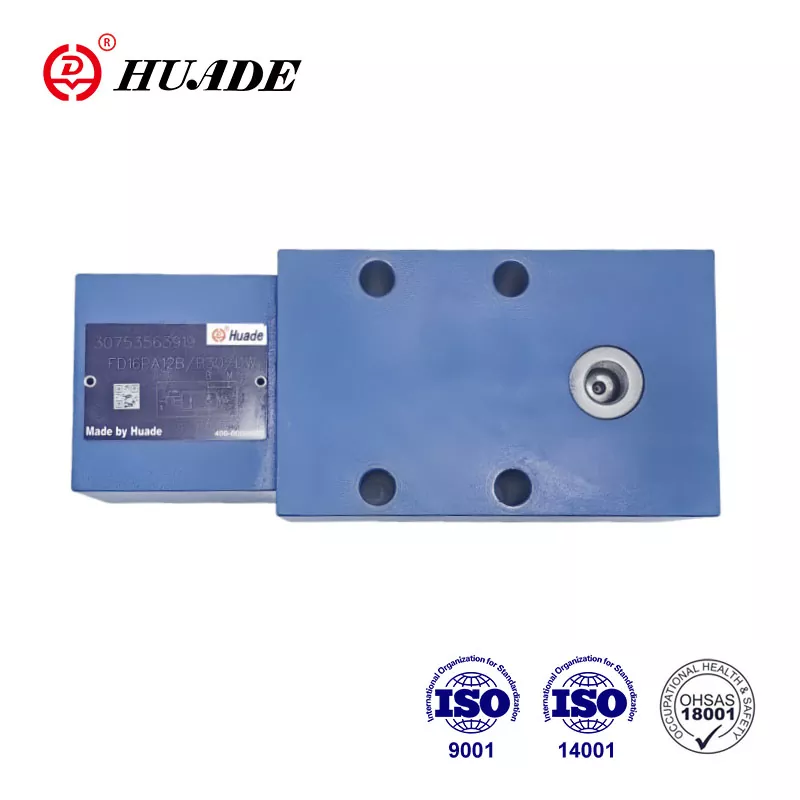

Обратный клапан типа FD 16 известен прежде всего своей функцией регулирования расхода. Гидравлические клапаны Huade типа FD 16 совместимы с продукцией Rexroth. Дело в том, что Huade Hydraulic имеет два долгосрочных сотрудничества с Rexroth. Фабрика больше внимания уделяет экономичности и практичности. Завод имеет строгую систему тестирования и современное производственное оборудование со всего мира, чтобы обеспечить стабильную работу продукта.
|
Рабочее давление, порты A, X (МПа) |
до 31,5 |
|
Рабочее давление. порт B (МПа) |
до 42 |
|
Управляющее давление, порт X (диапазон регулирования расхода) (МПа) |
мин.2–3,5, макс.31,5 |
|
Давление открытия, от A до B (МПа) |
0.2 |
|
Давление настройки вторичного предохранительного клапана (МПа) |
до 40 |
|
Расход (л/мин) |
80 (размер 12) 200 (размер 16) |
|
Коэффициент площади предварительного проема |
Площадь седла тарельчатого клапана/площадь пилотного золотника = 1/20 |
|
Диапазон температур жидкости под давлением (℃) |
от -30 до +80 |
|
Диапазон вязкости (мм²/с) |
от 10 до 800 |
|
Жидкость под давлением |
Минеральное масло (для уплотнения NBR) или эфир фосфорной кислоты (для уплотнения FPM) |
Функции:

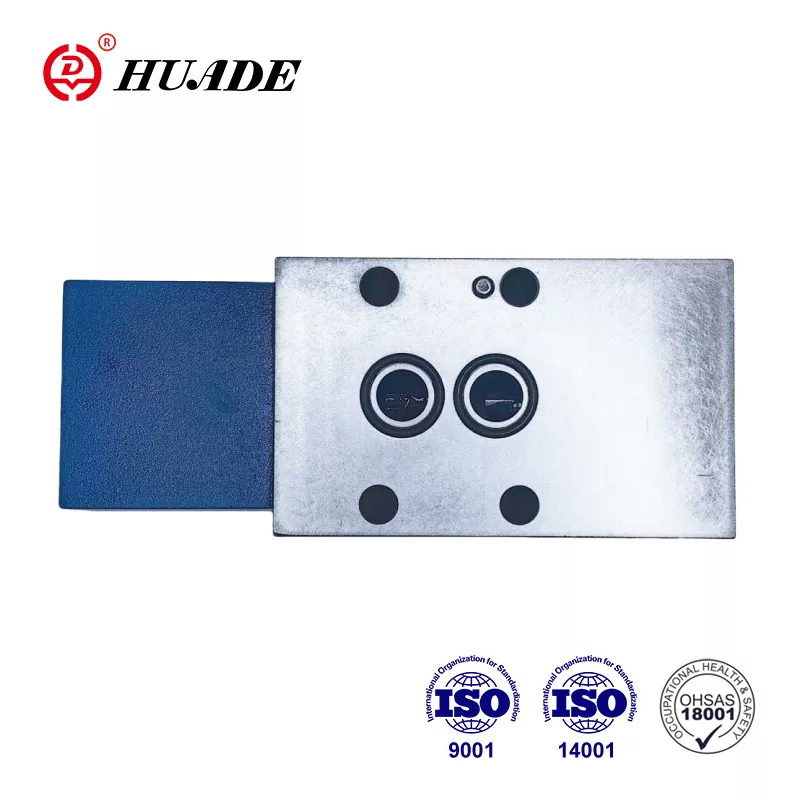

▶ Схема подключения по DIN 24 340, от D, ISO 5781 и CETOP – RP 121H
▶ Обратный клапан с пилотным управлением, герметичный. Контрольно-измерительный прибор контролирует обратный поток Q2 относительно потока, направляемого в противоположную сторону привода Q1 с цилиндрами, при этом необходимо учитывать соотношение площадей (Q2=Q1φ).
▶ Обходной клапан, свободный поток в противоположном направлении
▶ Дополнительный встроенный вторичный предохранительный клапан (только для клапана с фланцевыми соединениями).
Приложение:
Основная функция клапанов контрольно-измерительных приборов FD16 – влиять на скорости гидромоторов и цилиндров независимо от нагрузки (предотвращает разгон). Кроме того, имеется изолированная функция защиты от разрыва трубы.

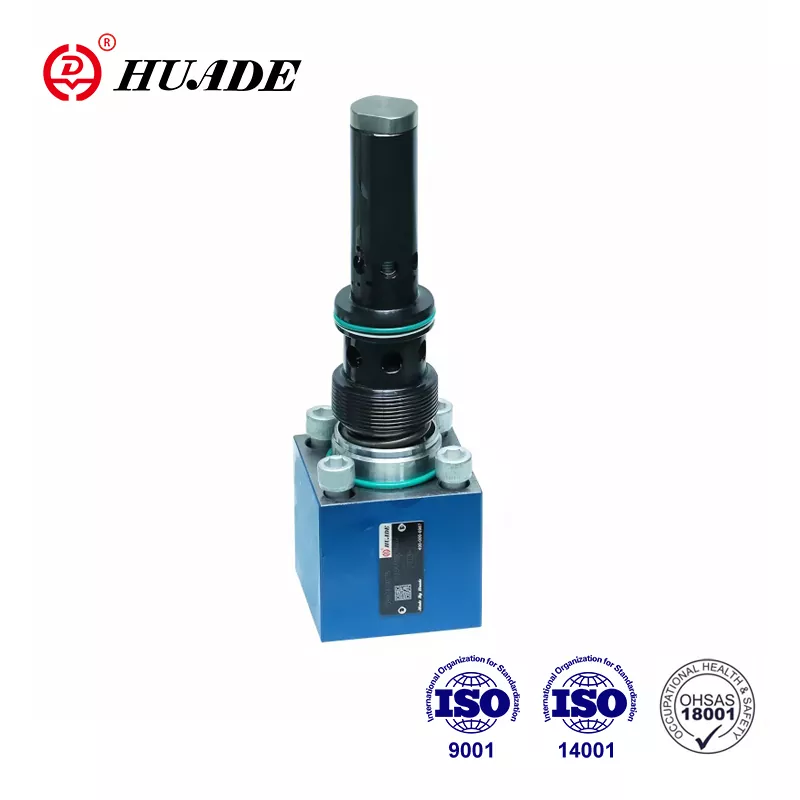

Контрольный Q-метр состоит в основном из корпуса (1), главной тарелки (2), пилотной части (3), пилотного золотника (4), демпфирующего золотника (5) и пилотного демпфирования (6).
Конструкция обратного клапана Q-Meter FD 16
Символ контрольно-измерительного клапана FD 16
Примеры схем
Примечание:
Два контрольных Q-метра не могут использоваться для управления двумя цилиндрами, которые механически вынуждены двигаться вместе, поскольку синхронизация и одинаковое давление не могут быть гарантированы в каждом цилиндре.
Поэтому цилиндры должны быть оборудованы двумя пилотными обратными клапанами типа SL. Контрольный счетчик Q устанавливается на общей линии.
При этом давление нагрузки не должно превышать 20 МПа!
