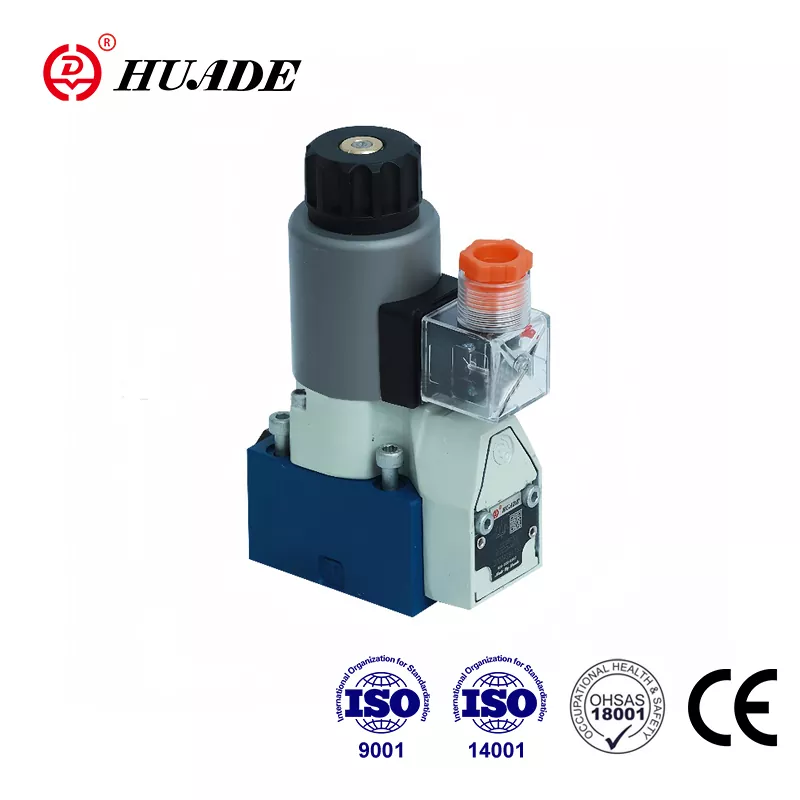

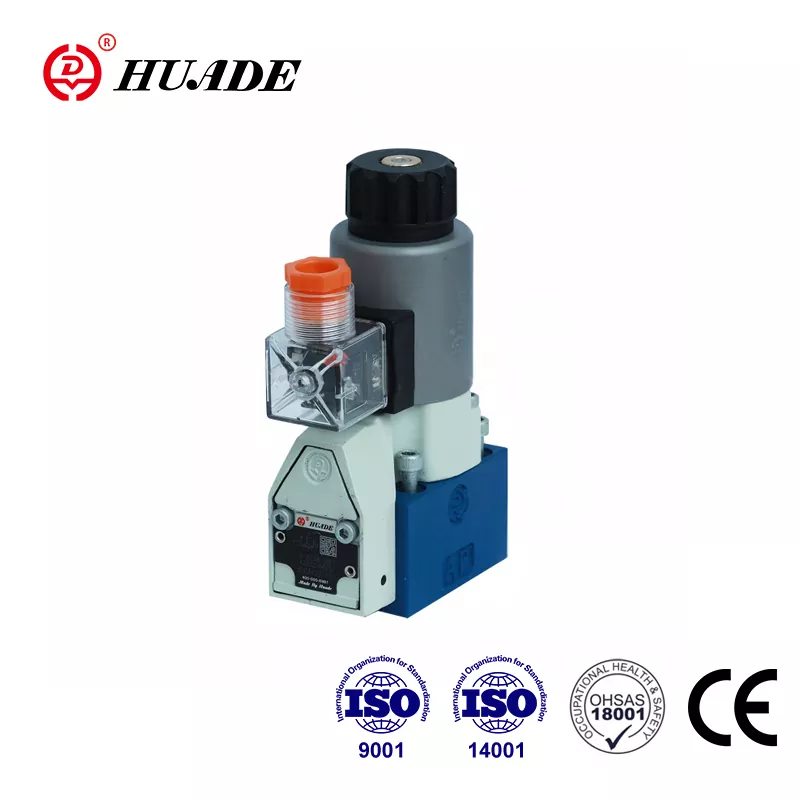

Когда речь идет о гидравлических системах, которым необходима абсолютная надежность, тарельчатый гидрораспределитель M-SEW 6 от Bosch Rexroth представляет собой серьезного соперника. Этот клапан решает проблему, с которой традиционные золотниковые клапаны просто не могут справиться: полная герметичная изоляция при высоком давлении. Если вы работаете с гидравлическими системами, где даже незначительные утечки имеют значение, понимание того, чем отличается M-SEW 6, может избавить вас от серьезных головных болей в будущем.
Чем отличается тарельчатый клапан
В тарельчатом распределителе M-SEW 6 используется принципиально иной подход, чем в большинстве гидравлических клапанов, с которыми вы можете столкнуться. Вместо скользящих металлических частей, которые создают уплотнения с жесткими допусками, в этом клапане используется закаленный шар или конус, который физически блокирует поток, прижимаясь к точно обработанной поверхности. Думайте об этом как о крышке от бутылки и о раздвижной двери. Крышка бутылки при нажатии создает полную герметичность, а у раздвижной двери всегда остается зазор, независимо от того, насколько плотно она прилегает.
Этот выбор конструкции имеет огромное значение в реальных приложениях. Традиционные золотниковые клапаны всегда в той или иной степени имеют внутреннюю утечку. Чем жестче допуски, тем меньше утечка, но утечка никогда не достигает нуля. Тарельчатый распределитель M-SEW 6 полностью устраняет эту проблему благодаря конструкции седла. Когда тарельчатый элемент прижимается к своему седлу, поток полностью прекращается.
Возможности давления, которые отличают его от других
Тарельчатый распределитель M-SEW 6 выдерживает давление до 630 бар, что соответствует примерно 9150 фунтам на квадратный дюйм. Для сравнения: максимальное давление большинства стандартных клапанов размера D03 составляет около 350 бар. Это почти удвоенное номинальное давление — это не просто цифра в таблице данных. Это представляет собой фундаментальную инженерную приверженность структурной целостности, которая влияет на все: от толщины корпуса до требований к монтажу.
Работа при давлении 630 бар создает огромные силы, пытающиеся отделить клапан от его монтажной поверхности. Типичная область соединения клапана D03 испытывает при этом давлении разделяющую силу более 4000 фунтов. Тарельчатый распределитель M-SEW 6 решает эту проблему благодаря особым требованиям к монтажу, которые необходимо точно соблюдать. Монтажная поверхность должна иметь плоскостность в пределах 0,01 мм на 100 мм и шероховатость поверхности Rz 0,8. Болты крепления M5x45 класса 10,9 должны быть затянуты с моментом ровно 8,9 Нм.
Как на самом деле работает M-SEW 6
Тарельчатый распределитель M-SEW 6 работает за счет прямого управления соленоидом. Когда вы подаете питание на катушку, она генерирует магнитную силу, которая отрывает тарельчатый элемент от его гнезда, обеспечивая поток. При отключении питания возвратная пружина и давление системы возвращают тарелку обратно на седло, мгновенно блокируя поток. Это обеспечивает удивительно быстрое время переключения тарельчатого распределителя M-SEW 6, особенно при закрытии.
Скорости переключения рассказывают важную историю. При работе от чистого напряжения 24 В постоянного тока клапан включается за 25–40 миллисекунд и обесточивается всего за 10–15 миллисекунд. Это время обесточивания исключительно быстрое по сравнению с золотниковыми клапанами, что имеет огромное значение в приложениях безопасности. Если что-то пойдет не так и вам нужно немедленно остановить поток, эти дополнительные миллисекунды могут иметь решающее значение.
Однако если запустить тарельчатый распределитель M-SEW 6 от переменного напряжения через выпрямитель, производительность значительно изменится. Время обесточивания увеличивается до 35–55 миллисекунд, поскольку в схеме выпрямителя имеются фильтрующие конденсаторы, замедляющие затухание тока в катушке. Такое замедление реакции в три-четыре раза может быть приемлемым для некоторых приложений, но для систем аварийного отключения прямой режим постоянного тока явно обеспечивает лучшую производительность.
Параметры конфигурации и что они означают
Тарельчатый распределитель M-SEW 6 поставляется в нескольких функциональных конфигурациях. Наиболее распространенными являются 3/2-ходовые версии с символами U и C. Символ U обозначает нормально открытую конфигурацию, в которой порт P соединяется с портом A, когда клапан не находится под напряжением. Символ C обозначает нормально закрытый разъем, где P-A заблокирован, когда на него не подается питание. В этих конфигурациях 3/2 тарельчатые клапаны действительно хороши, поскольку они могут поддерживать идеальную изоляцию при простой геометрии.
Клапан также поставляется в 4/2-ходовых конфигурациях с символами D и Y, хотя они встречаются реже. Создание функции 4/2 с тарельчатыми элементами механически более сложно, поскольку вам необходимо обеспечить герметичную изоляцию нескольких портов одновременно. Конструктивные компромиссы становятся все более сложными, поэтому Rexroth делает упор на версии 3/2, в которых тарельчатый распределитель M-SEW 6 может обеспечить максимальную надежность и устойчивость к давлению.
Максимальная пропускная способность составляет 25 литров в минуту. Это может показаться низким по сравнению с некоторыми золотниковыми клапанами, но на самом деле это разумно для тарельчатого клапана прямого действия размера D03. Соленоид должен преодолевать как силу пружины, так и силу давления, действующую на тарельчатый элемент. Увеличение пропускной способности потребует большей площади тарельчатого клапана, что потребует непрактично большого соленоида для прямого управления.
Объяснение структуры кода заказа
Тарельчатый распределитель M-SEW 6 имеет 16-значный код заказа, в котором указаны все технические детали. Понимание этого кода поможет вам получить именно тот клапан, который вам нужен. Позиция 01 определяет тип жидкости: M для минерального масла. Позиция 02 указывает, является ли это 2-ходовым, 3-ходовым или 4-ходовым клапаном. Позиция 03 — SEW, что подтверждает, что это тарельчатый клапан прямого действия.
Позиция 04 подтверждает размер 6, что соответствует стандарту NG6 или D03. Позиция 05 — это выбранный вами символ, например U или C. Позиция 07 определяет номинальное давление: 420 или 630 бар. Позиция 09 отвечает за напряжение, а G24 соответствует стандартному 24 В постоянного тока. Такие опции, как G96 и G110, указывают на работу при напряжении 110 В или 120 В переменного тока посредством выпрямления.
Позиция 12 становится важной, если вам нужен мониторинг позиции. Тарельчатый распределитель M-SEW 6 может быть оснащен индуктивными датчиками (QMAG24 или QMBG24), которые подтверждают фактическое положение клапана. Однако эти возможности мониторинга работают только с версией на 420 бар. Более толстый корпус, необходимый для работы при давлении 630 бар, не оставляет места для стандартного монтажа датчика.
Позиция 13 позволяет добавить вставки дроссельной заслонки или обратного клапана. Дроссельные вставки, обозначенные от B12 до B22, ограничивают поток в разной степени. При эксплуатации тарельчатого распределителя M-SEW 6 при максимальном давлении и расходе эти вставки могут предотвратить гидроудар и кавитацию во время переключения. В позиции 14 указан материал уплотнения: стандартный NBR или FKM (обозначается суффиксом V) для совместимости со специальными жидкостями.
Соображения совместимости жидкостей
Тарельчатый распределитель M-SEW 6 работает со стандартными минеральными маслами, отвечающими спецификациям DIN 51524. Он также работает с различными биоразлагаемыми и огнестойкими жидкостями, включая типы HEES, HEPG, HETG, HFDR и HFDU. Здесь решающее значение приобретает выбор материала уплотнения. Стандартные уплотнения из NBR прекрасно работают с минеральным маслом и работают при температуре от -30°C до +80°C. Если вы используете определенные синтетические эфиры или полигликолевые жидкости, вам необходимо указать уплотнения FKM с суффиксом V. Уплотнения FKM имеют немного более узкий температурный диапазон от -20°C до +80°C, но обеспечивают необходимую химическую стойкость.
Неправильный выбор уплотнения приводит к быстрой деградации. Уплотнения из NBR разбухают и выходят из строя в некоторых синтетических жидкостях, тогда как уплотнения из FKM могут затвердевать и трескаться при использовании за пределами их температурного диапазона. В документации тарельчатого распределителя M-SEW 6 четко указано, какое уплотнение работает с какой жидкостью, и строгое следование этим рекомендациям не является обязательным.
Требования к установке, которые нельзя игнорировать
Правильный монтаж тарельчатого гидрораспределителя M-SEW 6 определяет, будет ли он работать должным образом или даст утечку под давлением. Клапан крепится к коллектору D03/NG6 или монтажной плите с помощью четырех болтов M5x45. Эти болты должны иметь класс прочности 10,9 и затягиваться с моментом точно 8,9 Нм. Недостаточная затяжка позволяет корпусу отделиться от монтажной поверхности под давлением. Чрезмерное затягивание может деформировать монтажную поверхность, создавая концентрацию напряжений, которая приводит к выходу из строя уплотнения.
Уплотнительные кольца в портах также имеют значение. Для порта P используется уплотнительное кольцо размером 10x2 мм, а для портов A и B — уплотнительные кольца размером 9,25x1,78 мм. Это не произвольные размеры. Они подобраны в соответствии с размерами канавок и ожидаемыми нагрузками от давления. Использование неправильных или поврежденных уплотнительных колец гарантирует утечку, что сводит на нет всю цель выбора тарельчатого распределителя M-SEW 6.
Электромагнитная катушка крепится с помощью контргайки, затянутой с моментом 4 Нм. Это может показаться менее критичным, чем основные крепежные болты, но неплотное крепление соленоида вызывает проблемы с выравниванием, которые увеличивают магнитный зазор, уменьшая силу и потенциально препятствуя полному перемещению тарелки. Может показаться, что клапан работает, но не полностью открыт или закрыт, что приводит к ограничению потока или неполной герметизации.
Преимущества технического обслуживания, заложенные в конструкцию
Одним из интересных аспектов тарельчатого гидрораспределителя M-SEW 6 является съемная и вращающаяся конструкция змеевика. Электромагнитную катушку можно снять и заменить, не повреждая гидравлический корпус, находящийся под давлением. Это означает, что вы можете выполнять техническое обслуживание электрооборудования без сброса давления во всей гидравлической системе. В системах высокого давления разгерметизация и повторное повышение давления отнимают много времени и потенциально опасны. Возможность заменить вышедшую из строя катушку, не касаясь гидравлического контура, значительно сокращает время простоя.
Катушка поворачивается на 90 градусов, что облегчает прокладку кабеля в тесных блоках коллектора. Вы можете расположить электрическое соединение таким образом, чтобы избежать помех соседним компонентам. Такая гибкость позволяет легко интегрировать тарельчатый распределитель M-SEW 6 в сложные узлы, где пространство ограничено.
Сама конструкция тарельчатого клапана требует меньшего обслуживания, чем золотниковые клапаны. Нет точно обработанных поверхностей скольжения, которые постепенно изнашиваются и увеличивают утечку. Тарелка либо герметично закрывается, либо нет. Пока загрязнение не повреждает посадочные поверхности, клапан сохраняет работоспособность с нулевой утечкой практически в течение неопределенного времени.
Где этот клапан имеет наибольший смысл
Тарельчатый распределитель M-SEW 6 отлично подходит для применений, где нагрузки должны удерживаться без дрейфа в течение длительного времени. Гидравлические зажимные системы в станках представляют собой идеальный вариант использования. Как только зажим закрывается на заготовке, он должен оставаться зажатым с нулевой потерей давления во время обработки. Даже небольшая утечка позволит зажиму медленно освободиться, что потенциально может привести к смещению заготовки во время резки.
Изоляция аккумулятора – еще одно естественное решение. Когда вы заряжаете аккумулятор, а затем необходимо изолировать его от остальной цепи, протекающий запорный клапан постепенно сбрасывает давление из аккумулятора. Тарельчатый распределитель M-SEW 6 поддерживает это давление в течение неопределенного времени. Цепи безопасности также получают огромную выгоду. Если система безопасности зависит от предотвращения потока при обесточивании, внутренняя утечка через золотниковый клапан может привести к непреднамеренному движению, даже когда сигнал управления отключен.
В испытательных системах, которым необходимо удерживать давление для обнаружения утечек, требуются запорные клапаны с нулевой утечкой. Формовочные и ковочные прессы высокого давления работают при давлениях, при которых номинальное давление M-SEW 6 в 630 бар становится ценным. Подводные гидравлические системы сталкиваются как с высоким давлением, так и с жесткими требованиями к надежности, где герметичная конструкция тарельчатого распределителя M-SEW 6 обеспечивает критический запас безопасности.
Сравнение с конкурентными вариантами
Серия D1SE компании Parker Hannifin представляет собой ближайшую прямую конкуренцию тарельчатому распределителю M-SEW 6 в диапазоне размеров D03. D1SE выдерживает давление до 350 бар и расход до 20 литров в минуту. В нем используется аналогичная философия дизайна тарелки с элементами сиденья конического типа. Время переключения медленнее: около 50 мс для включения и 60 мс для выключения в режиме постоянного тока.
Разница давлений между 350 и 630 барами указывает на разные рыночные стратегии. Компания Parker ориентирует D1SE на более широкий рынок приложений, требующих герметичной изоляции при нормальном промышленном давлении. Rexroth позиционирует тарельчатый распределитель M-SEW 6 для премиум-сегмента, где устойчивость к сверхвысоким давлениям оправдывает более высокую стоимость. Приложения, которым действительно требуется давление 630 бар, имеют ограниченные альтернативы, что дает Rexroth сильную позицию в этой нише.
Более быстрое время переключения M-SEW 6, особенно время отключения 10–15 мс, обеспечивает ощутимое преимущество в безопасности в сценариях аварийного отключения. Эта разница в 45 мс между M-SEW 6 и D1SE может определить, остановится ли машина, прежде чем причинить ущерб или травму. Для приложений, критически важных для безопасности, более быстрое время отклика — это не просто приятная функция, это важнейшее требование.
Понимание компромиссов
Выбор тарельчатого гидрораспределителя M-SEW 6 означает принятие определенных ограничений. Пропускная способность 25 литров в минуту не удовлетворит задачи, требующие высоких скоростей потока. Дисбаланс давления, присущий тарельчатой конструкции, означает, что соленоид работает сильнее, открывая клапан против давления в системе. Тарельчатые клапаны прямого действия достигают практических пределов диапазонов расхода и давления, которых достигает M-SEW 6. Для значительного расширения потребуется пилотная эксплуатация, что увеличивает сложность и стоимость.
Требования к точности монтажа более строгие, чем у типичных золотниковых клапанов. Вы не можете прикрутить тарельчатый распределитель M-SEW 6 к грубо обработанной поверхности и ожидать, что он будет герметично закрыт при давлении 630 бар. Коллектор или монтажная плита нуждаются в надлежащей механической обработке, чтобы обеспечить соответствие характеристикам плоскостности и отделки. Это увеличивает стоимость всей системы, но обеспечивает отсутствие утечек, что в первую очередь оправдывает выбор тарельчатого клапана.
Ограничение контроля положения в версии на 630 бар имеет значение в приложениях, требующих проверки функциональной безопасности. Если ваш анализ безопасности определяет, что вам нужна обратная связь по положению, чтобы доказать, что клапан закрыт, вы должны принять предел давления 420 бар. Это представляет собой фундаментальный инженерный компромисс, когда компания Rexroth решила не ставить под угрозу структурную целостность, необходимую для давления 630 бар для размещения датчиков.
Правильный выбор для вашего приложения
Если для вашего применения абсолютно необходимо отсутствие внутренних утечек, то тарельчатый распределитель M-SEW 6 входит в ваш список. Если вам необходимо поддерживать давление выше 400 бар, ваши возможности значительно сужаются, и M-SEW 6 становится одним из немногих подходящих вариантов в размере D03. Если быстрая реакция на обесточивание важна для безопасности, время переключения 10–15 мс дает реальные преимущества. Если вы работаете с биоразлагаемыми или огнестойкими жидкостями, опция уплотнения FKM обеспечивает совместимость, которую не обеспечивают некоторые конкурирующие клапаны.
И наоборот, если вам нужен высокий расход выше 30 литров в минуту, тарельчатый распределитель M-SEW 6 не подойдет. Если ваше приложение предполагает частые циклы работы при максимальном расходе и давлении, вам следует тщательно оценить, остается ли клапан в пределах своих рабочих характеристик или вам нужны дроссельные вставки для управления этими условиями. Если вам нужна функциональность 4/2 со сложными требованиями к переключению, золотниковый клапан может оказаться проще, несмотря на его характеристики утечки.
При расчете совокупной стоимости владения предпочтение отдается тарельчатому распределителю M-SEW 6 в тех случаях, когда время простоя обходится дорого. Длительный срок службы, минимальный износ и простая замена катушки сокращают затраты на техническое обслуживание и время простоя системы. Первоначальная закупочная цена выше, чем у стандартных золотниковых клапанов, но в критических случаях, когда надежность имеет значение, эти дополнительные затраты быстро амортизируются.
Техническая документация и поддержка
Bosch Rexroth предоставляет полную техническую документацию по тарельчатому распределителю M-SEW 6, включая модели CAD в различных форматах, полноразмерные чертежи и подробные кривые производительности. В документации четко указаны все требования к установке, характеристики уплотнительных колец, значения крутящего момента и информация о совместимости жидкостей. Точное следование этим спецификациям имеет решающее значение для достижения номинальной производительности.
Клапан соответствует монтажным стандартам ISO 4401-03-02-0-05 и DIN 24340, форма A, что обеспечивает совместимость с коллекторами и плитами промышленного стандарта. Эта стандартизация снижает риск интеграции и делает тарельчатый распределитель M-SEW 6 простой заменой других клапанов D03 при модернизации системы для улучшения характеристик утечки.
Заключительные соображения
Тарельчатый распределитель Bosch Rexroth M-SEW 6 представляет собой специализированное решение для требовательных применений. Он не пытается быть всем для всех приложений. Вместо этого он сосредоточен на исключительно хорошем выполнении одной задачи: обеспечении герметичной изоляции при давлении до 630 бар в стандартизированном корпусе D03. Проектирование, которое делает это возможным, требует внимания к деталям во время установки и применения, но обеспечивает производительность, с которой обычные золотниковые клапаны просто не могут сравниться.
Инженерам, работающим над схемами удержания нагрузки, системами безопасности или приложениями высокого давления, понимание того, что предлагает тарельчатый распределитель M-SEW 6, помогает сделать осознанный выбор компонентов. Возможности клапана соответствуют конкретным требованиям, где его сильные стороны имеют наибольшее значение. Выбор его для правильного применения обеспечивает надежную работу без утечек, что оправдывает его премиальное позиционирование на рынке.
