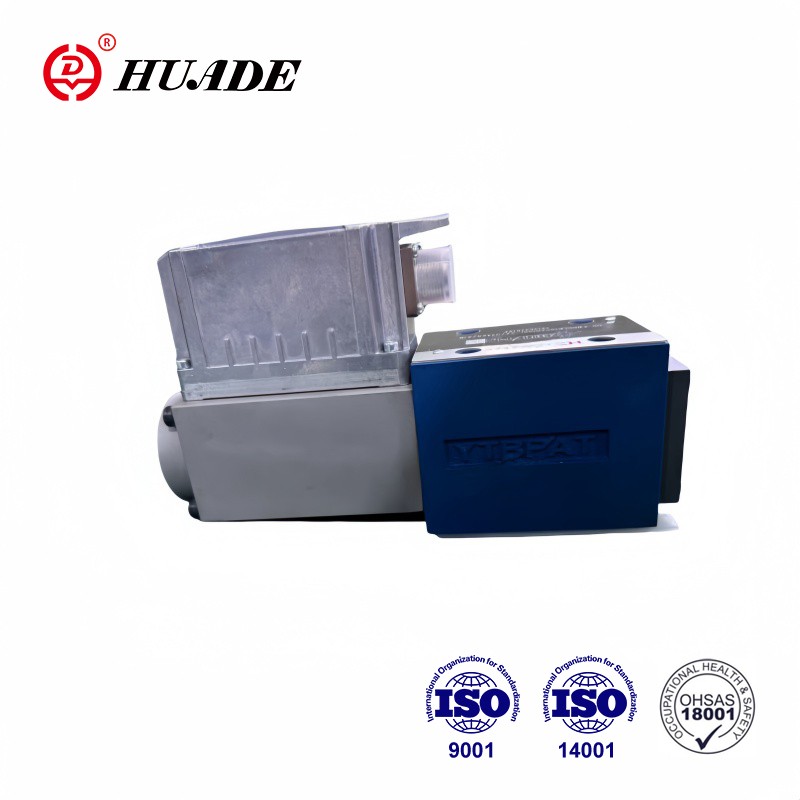

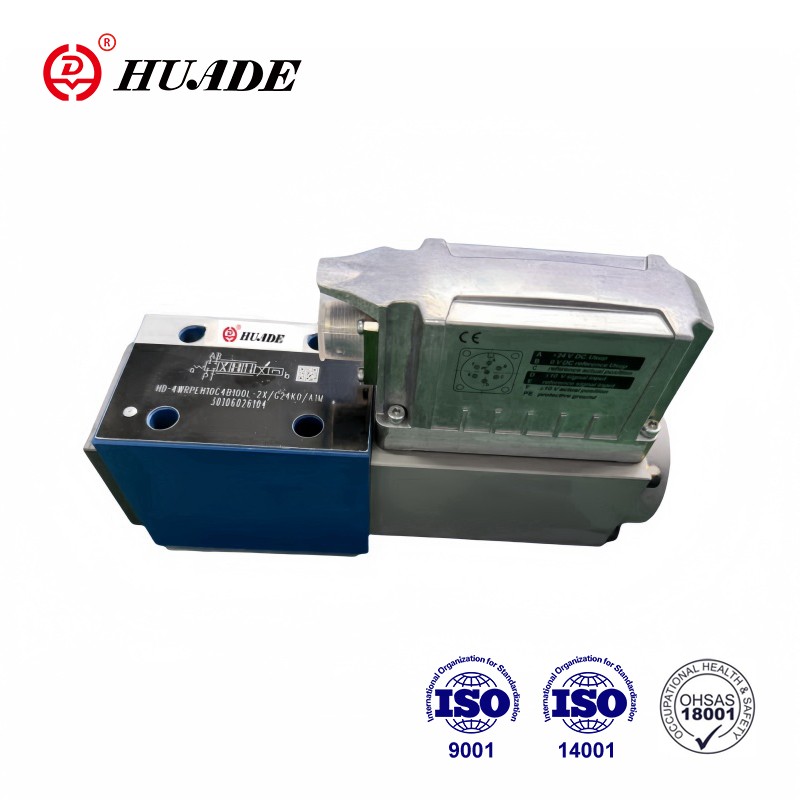

Этот клапан 4WRPEH-2X представляет собой пропорциональный сервоклапан прямого действия со встроенным цифровым контроллером оси и интерфейсом полевой шины. Существует два размера: размер 6 и размер 10. 4WRPEH-2X монтируется на плите. Встроенные электронные компоненты 4WRPEH-2X сравнивают заданные значения управления с фактическими значениями положения. Пропорциональный сервоклапан Huade завоевал отличную репутацию среди клиентов благодаря высокой производительности и более низкой цене.
| Технические данные (более подробную информацию см. в техническом паспорте!) | |||
| Общий | ИЗ 6 | ИЗ 10 | |
| Положение установки | Любой, рекомендуется отдавать предпочтение горизонтальной установке | ||
| Шаблон портирования | ИСО 4401-03-02-0-05 | ||
| Диапазон рабочих температур (℃) | -20...+80 | ||
| Диапазон температуры окружающей среды (℃) | -20...+60 | ||
| Вес (кг) | 3 | 7.8 | |
| Гидравлический (измеряется с использованием HLP46℃=40℃±5℃) | |||
| Гидравлическая жидкость | Соответствует стандартам DIN51524...535 и может предоставить другие носители по запросу. | ||
| Диапазон вязкости | Рекомендуемый (мм2/с) | 20...800 | |
| Максимально допустимый (мм2/с) | 10...800 | ||
| Температура гидравлического масла (℃) | -20...+60 | ||
| Максимально допустимый уровень загрязнения гидравлического масла - уровень чистоты 1 в соответствии с IS04406 (c) | Занятие 18/16/13 | ||
| Направление потока | Сложные символы | ||
| Электрический | ||
| Коэффициент циклической продолжительности % | 100 (непрерывная работа) | |
| Класс защиты согласно EN 60529 | IP65 (при использовании соответствующих и правильно установленных ответных разъемов) | |
| Напряжение питания | Номинальное значение В постоянного тока | 24 |
| Минимальное напряжение постоянного тока | 21 | |
| Максимальное В постоянного тока | 36 | |
| Максимальная остаточная пульсация Vss | 2 (напряжение источника питания 23 В при 34 В) | |
| Потребление | 6 Вт | МАКС 40 |
| 10 Вт | МАКС 60 | |
Функции:
▶Клапаны прямого управления NG6 и NG10 с поршнем и втулкой сервоконтроля качества
▶одностороннее управление, безопасное положение 4/4 в выключенном состоянии
Состояние:
-- Встроенная функция цифрового управления осями (IAC-R) для:
● Контроль объемного расхода
● Контроль положения
● Контроль давления
● функция p/Q
● Освободите положение/давление и положение/
Правила электропитания:
● Функциональность ЧПУ (возможна автономная работа)
--Аналоговые и цифровые интерфейсы для целевых и фактических значений
● 4 аналоговых датчика (+/-10 В или 4–20 мА) или
● 1 система измерения длины (1Vss или SSI) и 2 аналоговых
Датчики:
— аналоговая обратная связь по заданному/фактическому значению (по току или напряжению) или по полевой шине
-- Конфигурируемые аналоговые/цифровые входы/выходы
-- Дополнительные протоколы CANopen, MODBUS, EtherNET/IP, EtherCAT и PROFINET и другие шинные протоколы могут использоваться с основными ПЛК, контроллерами или связью с верхним компьютером.
Приложение:
Функция пропорционального сервоклапана 4WRPEH-2X заключается в том, что встроенные электронные компоненты сравнивают заданные значения управления с фактическими значениями положения.
Структура:
Клапаны в основном включают в себя:
▷Регулирующий клапан прямого управления с регулирующим поршнем и втулкой сервопривода(1)
Пропорциональный электромагнит с обратной связью по перемещению сердечника клапана (2)
▷Встроенный цифровой контроллер оси с аналоговыми и цифровыми интерфейсами датчиков и подключением полевой шины (3)
Функция клапана:
В случае отклонения регулирования срабатывает катушка. Из-за изменения магнитной силы катушки. Сердечник клапана управления1 будет сопротивляться пружине при регулировке. Ход золотника клапана и площадь сечения перегрузки по току. Прямо пропорционально сигналу команды. Когда заданное значение управления равно 0, электронный элемент. Отрегулируйте сердечник регулирующего клапана так, чтобы он сопротивлялся силе пружины, и переместите его в центральное положение. В неактивном состоянии пружина приводит сердечник клапана в положение
он в безопасном положении.
--Контроллер оси движения реализует следующие функции управления
•Регулирование объемного расхода
•Контроль положения
•Контроль давления/силы
•Отпустите управление положением/давлением и положением/силой.
-- Значение команды может быть введено через аналоговый интерфейс (X1) или через интерфейс шины X4.
--Фактическое значение можно считать через аналоговый интерфейс (X1) или получить через интерфейс шины X4.
-- Параметры управления могут быть установлены через шину
--Диагностика неисправностей
Встроенные электронные компоненты обеспечивают управление в следующих условиях неисправности: катушка теряет питание, а сердечник регулирующего клапана возвращается в безопасное положение.
• Сбой в подаче электроэнергии.
• Разомкнутая цепь датчика смещения сердечника клапана.
• Сбой связи.
• Разомкнутая цепь командного сигнала 4–20 мА.
• Неисправность датчика внешнего перемещения.
• Неисправность датчика внешнего перемещения.
