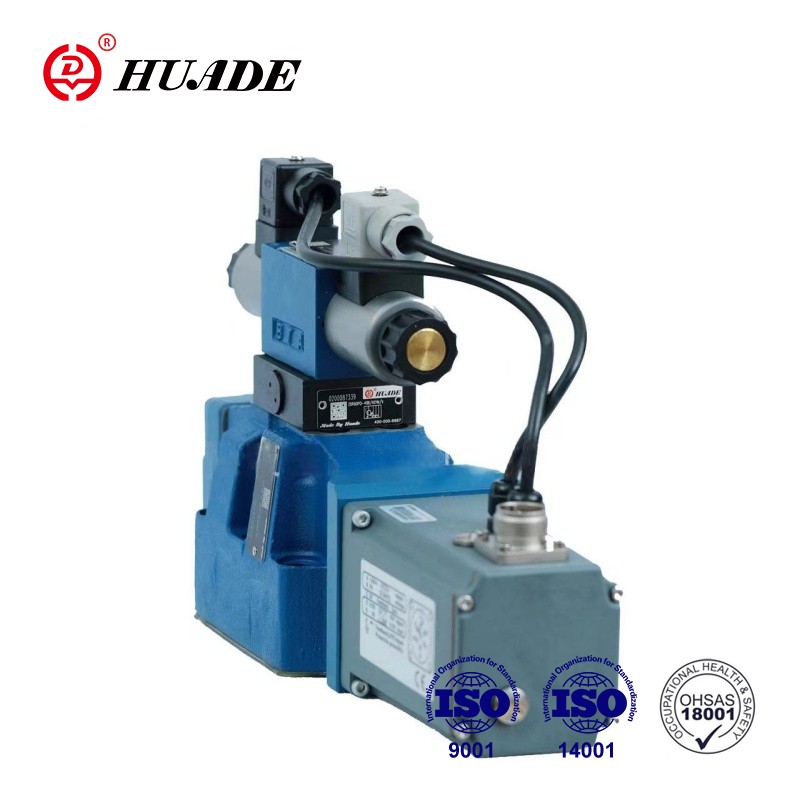

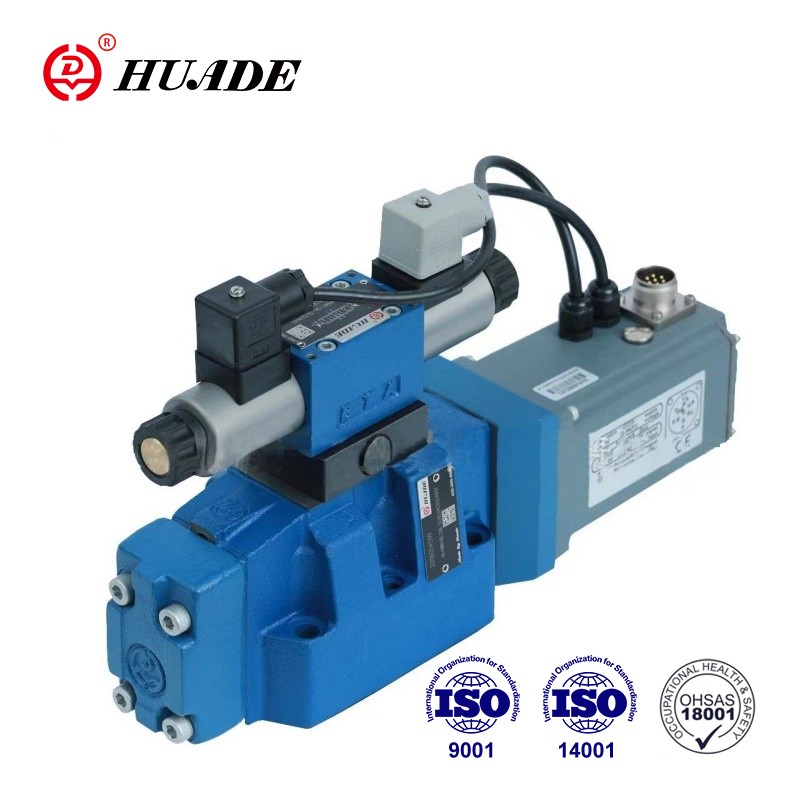

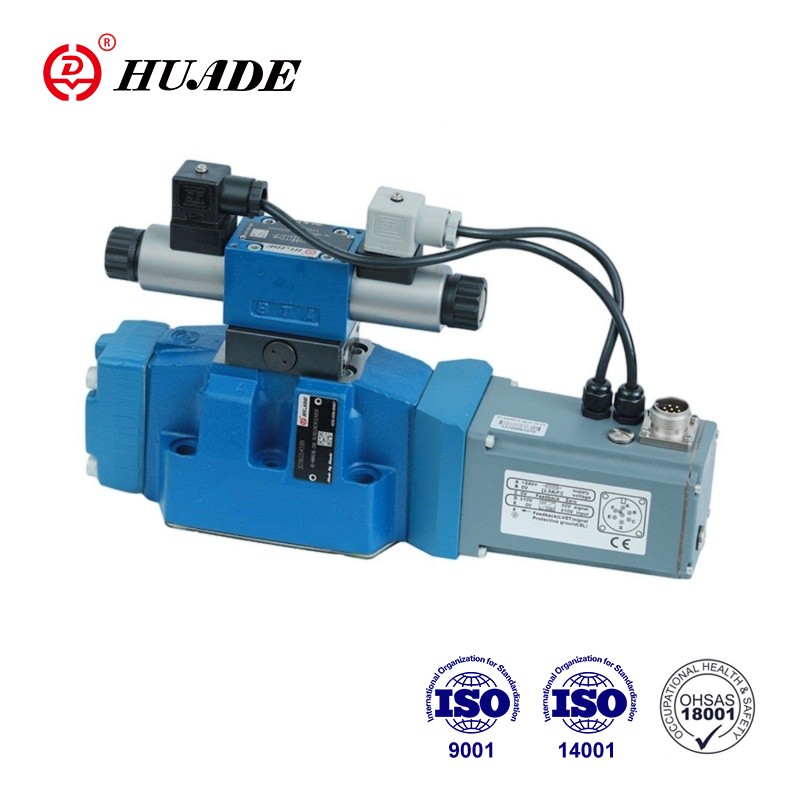

Пропорциональные клапаны типа 4WRTE представляют собой гидрораспределители с пилотным управлением и электрической обратной связью по положению, встроенной электроникой (OBE) и дополнительным контролем положения золотника. Высокая точность, быстрое реагирование и стабильное управление пропорциональным клапаном WRTE-4X делают его ключевым компонентом во многих промышленных системах.
| Общий | ||||||
| Размеры | 10 | 16 | 25 | 27 | 32 | 35 |
| Вес (кг) | 8.7 | 11.2 | 16.8 | 17 | 31.5 | 34 |
| Место установки и информация по вводу в эксплуатацию | Предпочтительно горизонтальное | |||||
| Диапазон температуры окружающей среды (°C) | -20..+50 | |||||
| Максимальный срок хранения (лет) | 1 *(при соблюдении условий хранения, см. инструкцию по эксплуатации 07600-Б) | |||||
| Значения MTTF согласно EN ISO 13849 Годы | 150 (более подробную информацию см. в техническом описании 08012) | |||||
| Его испытания согласно DIN EN 60068-2-6. | 10.. 2000 Гц/максимум 10 г/10 циклов/3 оси | |||||
| Испытание на шум согласно DIN EN 60068-2-64 | 20... 2000 Гц/10 gS/30 g пик/30 мин. /3 оси | |||||
| Транспортный удар согласно DIN EN 60068-2-27 | 15 г/11 мс/3 удара/3 оксы | |||||
| Влажное тепло, циклическое, согласно DIN EN 60068-2-30 | Вариант 2 +25°C...+55C, относительная влажность 90%...97%, 2 цикла по 24 часа. | |||||
Функции:
▶Дизайн для повышения надежности и безопасности
1.Автоматическая компенсация давления в камерах управления основной ступени пилотным регулирующим клапаном.
2. Золотник управления главной ступени в центральном положении пружины и/или в смещенном положении.
3. Опционально с контролем положения золотника.
▶Гибкий — подходит для управления положением, скоростью и давлением
▶Точность — высокая чувствительность и небольшой гистерезис
Приложение:
пропорциональный распределитель WRTE-4X может широко использоваться в нефтехимической, автомобильной промышленности, интеллектуальном оборудовании, электроэнергетике, металлургической промышленности и других отраслях.
Клапан WRTE-4X в основном состоит из 3 основных узлов:
1. Корпус (1) с золотником управления основной ступени (2) и дополнительным контролем положения золотника (13).
2.Встроенная электроника (опционально с защитной мембраной электроники (14)) с индуктивным датчиком положения (3) основной ступени.
3. Пилотный регулирующий клапан (4) с управляющим золотником/розеточным блоком (5), индуктивным датчиком положения (6) и обратной связью по давлению для центрального положения управляющего золотника основной ступени (2).
При обесточенных пропорциональных электромагнитах (7; 8) центральное положение золотника управления главной ступени (2) за счет центрирующей пружины (9) и обратной связи по давлению. Управление золотником управления главной ступени (2) через пилотный регулирующий клапан ( 4)→ золотник управления основной ступени (2) расположен регулируемым образом. Управление золотником пилотного гидрораспределителя (4) путем изменения силы соленоида пропорциональных соленоидов (7;8). Подключение командного и управляющего фактические значения во встроенной электронике. Подача управляющего масла к пилотному регулирующему клапану внутри через порт P или снаружи через порт X. Возврат управляющего масла внутри через порт T или снаружи через Y в бак. При заданном значении O V электроника управляет Золотник управления основной ступенью (2) в центральном положении.
Символ Пропорциональный распределитель WRTE-4X
