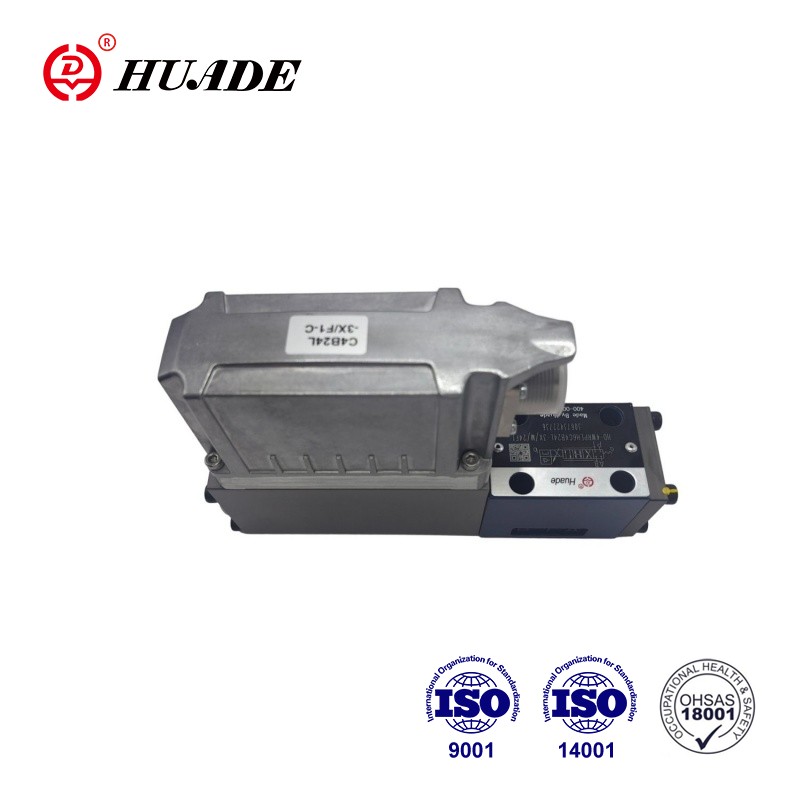

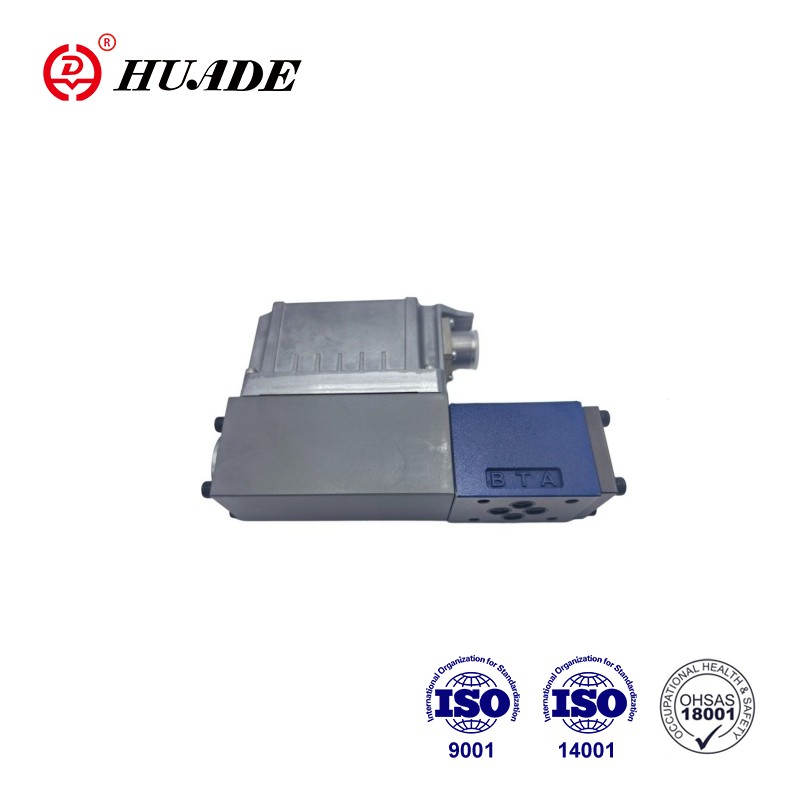

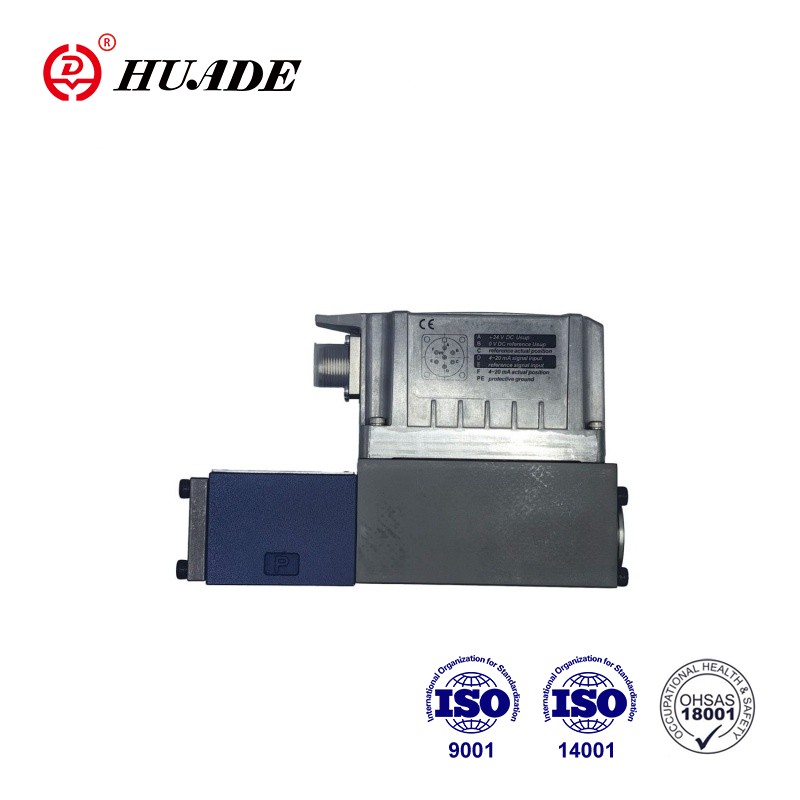

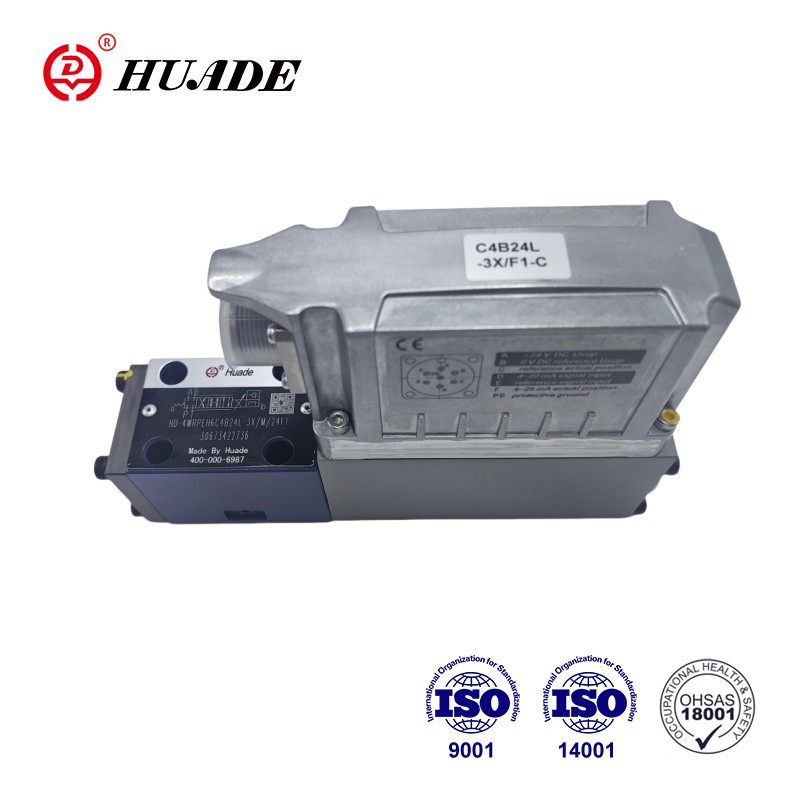

Клапаны типа 4WRPEH 6-3X представляют собой гидрораспределители прямого действия с электрической обратной связью по положению и встроенной электроникой (OBE). Пропорциональный гидрораспределитель 4WRPEH 6-3X представляет собой высокоточный регулирующий клапан, сочетающий в себе пропорциональную технологию и сервотехнологию. 4WRPEH 6-3X широко используется в различных технологических процессах и операциях с оборудованием, например, в гидравлических системах в нефтяной, химической, металлургической и других отраслях промышленности, для управления различными технологическими потоками и операциями оборудования.
| Технические данные | ||
| Общий | ||
| Тип подключения | Монтаж на плите | |
| Шаблон портирования | ИСО 4401-03-02-0-05 | |
| Вес (кг) | 2.9 | |
| Положение установки | Любой | |
| Диапазон температуры окружающей среды (°C) | –20 … +60 | |
| Температура транспортировки (°C) | –30 … +80 | |
| Максимальный срок хранения (лет) | 1 | |
| Максимальная относительная влажность (без конденсации) (%) | 95 | |
| Класс защиты согласно EN 60529 | IP65 (при использовании соответствующих и правильно установленных ответных разъемов) | |
| Максимальная температура поверхности (°C) | 150 | |
| Значение MTTFD согласно EN ISO 13849 (лет) | 150 (подробнее см. технический паспорт 08012) | |
| Его испытания согласно DIN EN 60068-2-6. | ▶ Без демпфирующей пластины | 10...2000 Гц/максимум 10 г/10 циклов/3 оси |
| ▶ С демпфирующей пластиной 1) | 10...2000 Гц/максимум 10 г/10 циклов/3 оси | |
| Испытание на шум согласно DIN EN 60068-2-64 | ▶Без демпфирующей пластины | 20…2000 Гц/10 гСКЗ/30 г пик/30 мин. / 3 оси |
| ▶ С демпфирующей пластиной 1) | 20...2000 Гц / 10 гСКЗ / пиковая нагрузка 30 г / 24 ч / 3 оси | |
| Транспортный удар согласно DIN EN 60068-2-27 | ▶ Без демпфирующей пластины | 15 г/11 мс/3 удара/3 оси |
| ▶ С демпфирующей пластиной 1) | 15 г/11 мс/3 удара/3 оси | |
| Удар согласно DIN EN 60068-2-27 | ▶ С демпфирующей пластиной 1) | 35 г/6 мс/1000 ударов/3 оси |
| Соответствие | ▶ CE согласно директиве по ЭМС 2014/30/ЕС, проверено согласно | EN 61000-6-2 и EN 61000-6-3 |
| ▶ Директива RoHS | 2011/65/ЕС | |
| Гидравлический | ||||||
| Максимальное рабочее давление | ▶ Порты A, B, P (бар) | 350 | ||||
| ▶ Порт Т (бар) | 250 | |||||
| Гидравлическая жидкость | См. таблицу на стр. 7. | |||||
| Диапазон вязкости | ▶ Рекомендуется (мм2/с) | 20…100 | ||||
| ▶ Максимально допустимый (мм2/с) | 10…800 | |||||
| Диапазон температур гидравлической жидкости (проточной) (°C) | -20…+70 | |||||
| Максимально допустимая степень загрязнения гидравлической жидкости; класс чистоты по ISO 4406 (c) | Класс 18/16/13 3) | |||||
| Номинальный расход (∆p = 35 бар на каждую регулирующую кромку) 4) (л/мин) | 4 | 12 | 15 | 24/25 | 40 | |
| Ограничение использования (∆p) в отношении перехода в отказобезопасный режим (значения действительны для суммированного фронта) | ▶ Символы C3, C5, C (бар) | 350 | 350 | 350 | 350 | 160 |
| ▶ Символы C1, C4 (бар) | 350 | 350 | 280 | 250 | 100 | |
Функции:
▶Надежность — проверенная и прочная конструкция
▶Safe – безопасное положение золотника управления в выключенном состоянии
▶Энергоэффективность – отсутствие потребности в пилотном масле
▶Высокое качество: золотник и втулка управления выполнены в качестве сервопривода.
▶Гибкость — подходит для управления положением, скоростью и давлением
▶Точность — высокая чувствительность и небольшой гистерезис
▶Интерфейс IO-Link, опционально. Использование клапана с IO-Link в качестве запорного элемента до категории 3, PL d согласно EN 13849-1.
Приложение:
Пропорциональный гидрораспределитель 4WRPEH 6-3X широко используется в области промышленной автоматизации, ветряных турбин, управления станками, машиностроения, аэрокосмической, судостроительной и морской техники.
Настраивать
Быстродействующий клапан HD-4WRPEH в основном состоит из:
▶ Корпус клапана с золотником и втулкой сервопривода (1)
▶ Управляющий электромагнит с датчиком положения (2)
(опционально с защитной мембраной для электроники (5))
▶ Бортовая электроника (OBE) (3) с аналоговым интерфейсом или интерфейсом IO-Link (4) (опционально с демпфированием)
тарелка (6))
Функция
Встроенная электроника (OBE) сравнивает заданное значение команды с фактическим значением положения. В случае отклонения регулирования сработает соленоид хода. Из-за изменения силы соленоида управляющий золотник прижимается к пружине. Сечение золотника хода/управления регулируется пропорционально значению команды. Если заданное значение команды равно 0, электроника переводит золотник управления в центральное положение, опираясь на пружину. В деактивированном состоянии пружина максимально расслаблена и клапан находится в безопасном положении.
Функция безопасности (отключение IO-Link)
Отключив напряжение питания на ведущем устройстве IO-Link (порт класса B), контакты 2 и 5, клапан IO-Link можно безопасно отключить. После отключения напряжения питания управляющий золотник клапана устанавливается в безопасное положение. Чтобы также гарантировать гидравлические предпосылки для безопасного отключения, необходимо также учитывать перекрытие управляющего золотника/втулки.
Достаточное перекрытие гарантируется символами C3, C5, C4 и C1.
Безопасное отключение не является частью клапана IO-Link и должно учитываться при безопасной конструкции оборудования.
Отключение управляющего соленоида
В случае возникновения следующих ошибок встроенная электроника (OBE) обесточивает управляющие соленоиды, а управляющий золотник устанавливается в безопасное положение:
▶ Падение напряжения питания ниже минимального.
▶ Только для интерфейса «F1»:
– Падение ниже минимального командного значения тока 2 мА (включая обрыв кабеля линии командного значения (токовая петля))
▶ Только на интерфейсе «L1»:
– Включить неактивность, прерывание связи (сторожевой таймер)
– В случае внутренней ошибки IO-Link
▶ Только на интерфейсе «C6»:
- Кроме того, релиз неактивен
Демпфирующая пластина «Д»
Демпфирующая пластина уменьшает амплитуды ускорений бортовой электроники (частоты >300 Гц).
Уведомление:
Использование демпфирующей пластины не рекомендуется для применений с преимущественно низкочастотным возбуждением.
Мембрана защиты электроники «-967»
Для предотвращения образования конденсата в корпусе встроенной электроники (OBE) можно использовать защитную мембрану электроники (5).
Рекомендуется для использования вне стандартных условий с высокой влажностью окружающего воздуха и значительными циклическими изменениями температуры (например, на открытом воздухе).
Символы Пропорциональный сервоклапан 4WRPEH 6-3X
