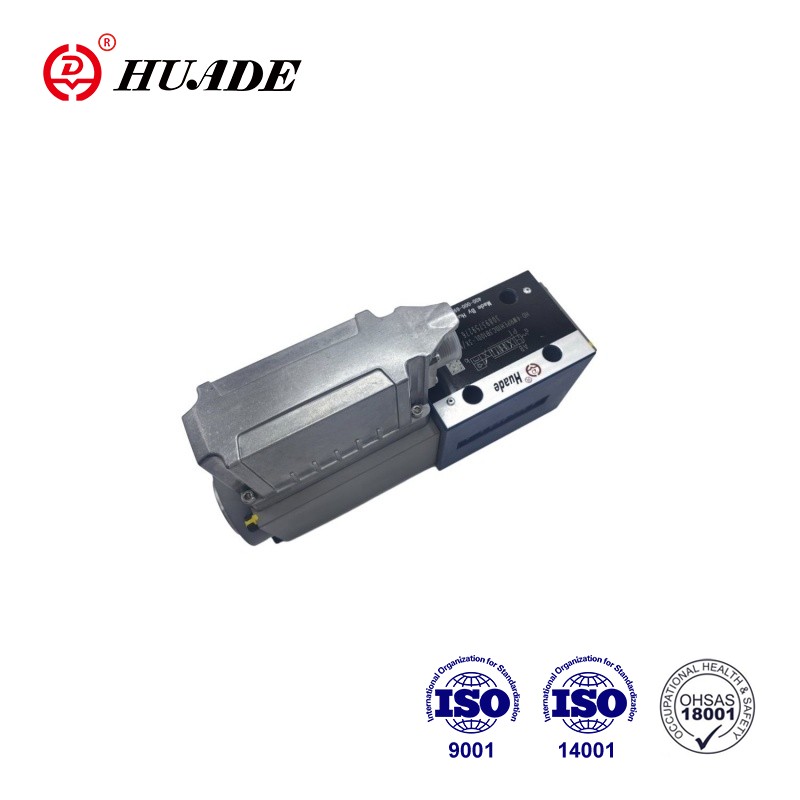

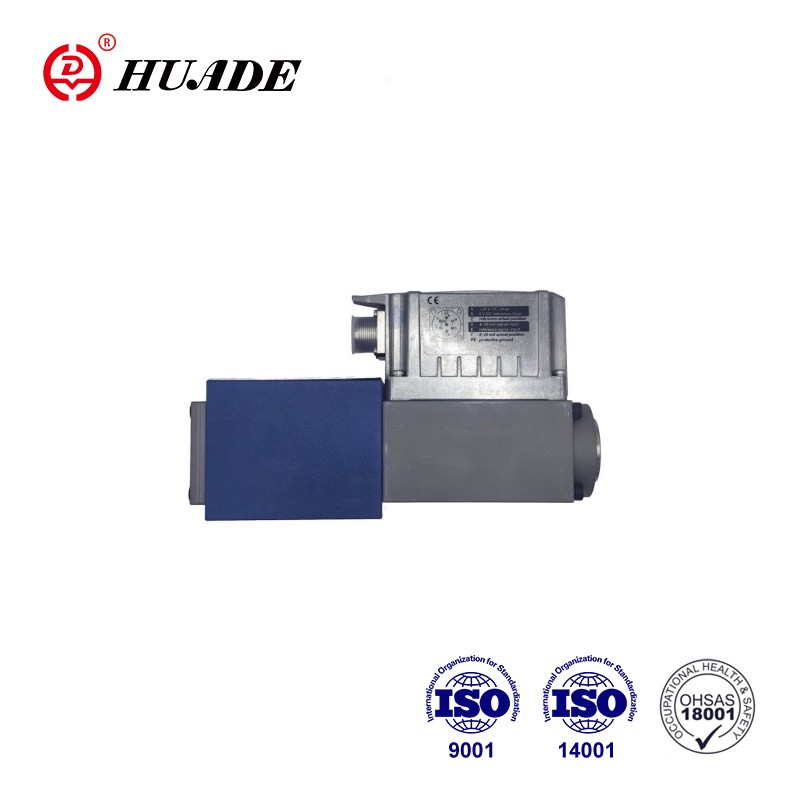

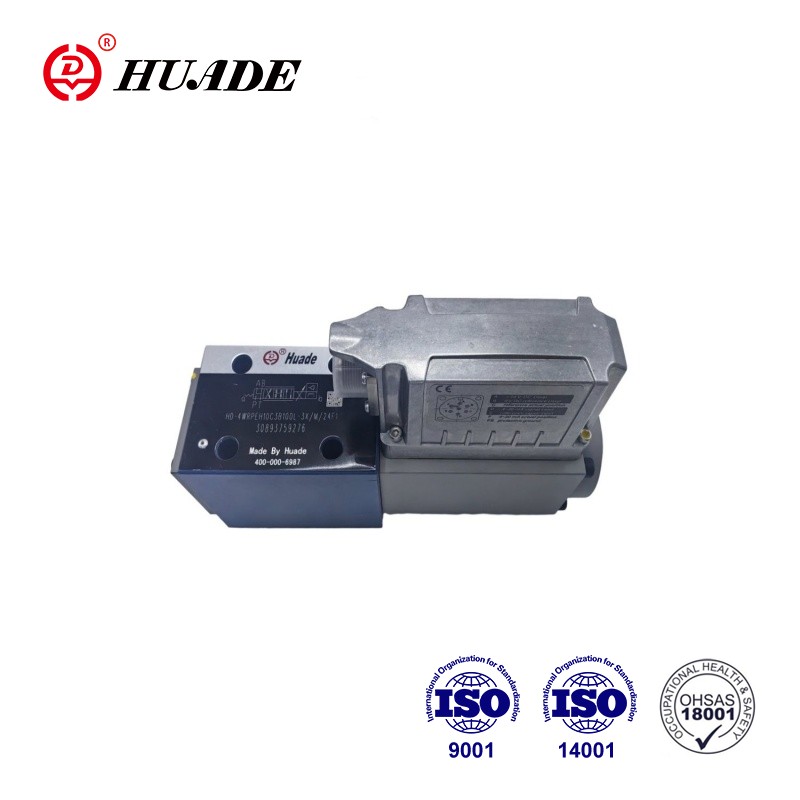

Клапан 4WRPEH 10-3X представляет собой распределитель прямого действия с электрической обратной связью по положению и встроенной электроникой (OBE). 4WRPEH 10-3X — это клапан, монтируемый на монтажной плите, с высокой точностью срабатывания и подходящий для высокоточного регулирования положения, скорости и давления. Принцип работы пропорционального сервоклапана прямого действия можно резюмировать следующим образом: сердечник клапана приводится в движение непосредственно электромагнитной силой для достижения точного контроля потока и давления жидкости.
| Технические данные | ||
| Общий | ||
| Тип подключения | Монтаж на плите | |
| Шаблон портирования | ИСО 4401-05-04-0-05 | |
| Вес (кг) | 7.1 | |
| Положение установки | Любой | |
| Диапазон температуры окружающей среды (°C) | –20 … +60 | |
| Температура транспортировки (°C) | –30 … +80 | |
| Максимальный срок хранения (лет) | 1 | |
| Максимальная относительная влажность (без конденсации) (%) | 95 | |
| Класс защиты согласно EN 60529 | IP65 (при использовании соответствующих и правильно установленных ответных разъемов) | |
| Максимальная температура поверхности (°C) | 150 | |
| Значение MTTFD согласно EN ISO 13849 (лет) | 150 (подробнее см. технический паспорт 08012) | |
| Его испытания согласно DIN EN 60068-2-6. | 10...2000 Гц/максимум 10 г/10 циклов/3 оси | |
| Испытание на шум согласно DIN EN 60068-2-64 | 20…2000 Гц/10 гСКЗ/30 г пик/30 мин. / 3 оси | |
| Транспортный удар согласно DIN EN 60068-2-27 | 15 г/11 мс/3 удара/3 оси | |
| Удар согласно DIN EN 60068-2-27 | 35 г/6 мс/1000 ударов/3 оси | |
| Соответствие | ▶ CE согласно директиве по ЭМС 2014/30/ЕС, проверено согласно | EN 61000-6-2 и EN 61000-6-3 |
| ▶ Директива RoHS | 2011/65/ЕС | |
| Гидравлический | |||
| Максимальное рабочее давление | ▶ Порты A, B, P (бар) | 350 | |
| ▶ Порт Т (бар) | 250 | ||
| Гидравлическая жидкость | См. таблицу на стр. 7. | ||
| Диапазон вязкости | ▶ Рекомендуется (мм2/с) | 20…100 | |
| ▶ Максимально допустимый (мм2/с) | 10…800 | ||
| Диапазон температур гидравлической жидкости (проточной) (°C) | -20…+70 | ||
| Максимально допустимая степень загрязнения гидравлической жидкости; класс чистоты по ISO 4406 (c) | Занятие 18/16/13 | ||
| Номинальный расход (∆p= 35 бар на каждую регулирующую грань) (л/мин) | 50 | 100 | |
| Ограничение использования (∆p) относительно перехода в отказобезопасный режим (значения относятся к суммированному фронту) | ▶ Символы C3, C5, C (бар) | 350 | 140 |
| ▶ Символы C1, C4 (бар) | 250 | 100 | |
Функции:
▶Надежность — проверенная и прочная конструкция
▶Safe – безопасное положение золотника управления в выключенном состоянии
▶Энергоэффективность – отсутствие потребности в пилотном масле
▶Высокое качество: золотник и втулка управления выполнены в качестве сервопривода.
▶Гибкость — подходит для управления положением, скоростью и давлением
▶Точность — высокая чувствительность и небольшой гистерезис
▶Интерфейс IO-Link, опционально
▶Интерфейс IO-Link, опционально. Использование клапана с
IO-Link в качестве запорного элемента до категории 3,
PL d согласно EN 13849-1.
Приложение:
Пропорциональный гидрораспределитель 4WRPEH10-3X широко используется в области промышленной автоматизации, машиностроения и морской техники.
Настраивать
Быстродействующий клапан HD-4WRPEH в основном состоит из:
▶ Корпус клапана с управляющим золотником и втулкой в сервоприводе
качество (1)
▶ Управляющий электромагнит с датчиком положения (2)
(опционально с защитной мембраной для электроники (6))
▶ Бортовая электроника (OBE) (3) с аналоговым интерфейсом или интерфейсом IO-Link (4) (опционально с демпфированием)
тарелка (5))
Функция
Встроенная электроника (OBE) сравнивает заданное значение команды с фактическим значением положения. В случае отклонения регулирования сработает соленоид хода. Из-за изменения силы соленоида управляющий золотник прижимается к пружине. Сечение золотника хода/управления регулируется пропорционально значению команды. Если заданное значение команды равно 0, электроника переводит золотник управления в центральное положение, опираясь на пружину. В деактивированном состоянии пружина максимально расслаблена и клапан находится в безопасном положении.
Функция безопасности (отключение IO-Link)
Отключив напряжение питания на ведущем устройстве IO-Link (порт класса B), контакты 2 и 5, клапан IO-Link можно безопасно отключить. После отключения напряжения питания управляющий золотник клапана устанавливается в безопасное положение.
Чтобы также гарантировать гидравлические предпосылки для безопасного отключения, необходимо также учитывать перекрытие управляющего золотника/втулки.
Достаточное перекрытие гарантируется символами C3, C5, C4 и C1.
Безопасное отключение не является частью клапана IO-Link и должно учитываться при безопасной конструкции оборудования.
Отключение управляющего соленоида
В случае возникновения следующих ошибок встроенная электроника (OBE) обесточивает управляющие соленоиды, а управляющий золотник устанавливается в безопасное положение:
▶ Падение напряжения питания ниже минимального.
▶ Только для интерфейса «F1»:
– Падение ниже минимального командного значения тока 2 мА (включая обрыв кабеля линии командного значения (токовая петля))
▶ Только на интерфейсе «L1»:
– Включить неактивно, прерывание связи
(сторожевой пес)
– В случае внутренней ошибки IO-Link
▶ Только на интерфейсе «C6»:
- Кроме того, релиз неактивен
Демпфирующая пластина «Д»
Демпфирующая пластина (5) снижает ускорение.
амплитуды на бортовой электронике (частоты >300 Гц).
Уведомление:
Использование демпфирующей пластины не рекомендуется для применений с преимущественно низкочастотным возбуждением <300 Гц.
Мембрана защиты электроники «-967»
– Для предотвращения образования конденсата в корпусе встроенной электроники (OBE) можно использовать защитную мембрану электроники (6).
Рекомендуется для использования вне стандартных условий с высокой влажностью окружающего воздуха и
значительные циклические изменения температуры (например, на открытом воздухе).
Символы Пропорциональный сервоклапан 4WRPEH 10-3X
