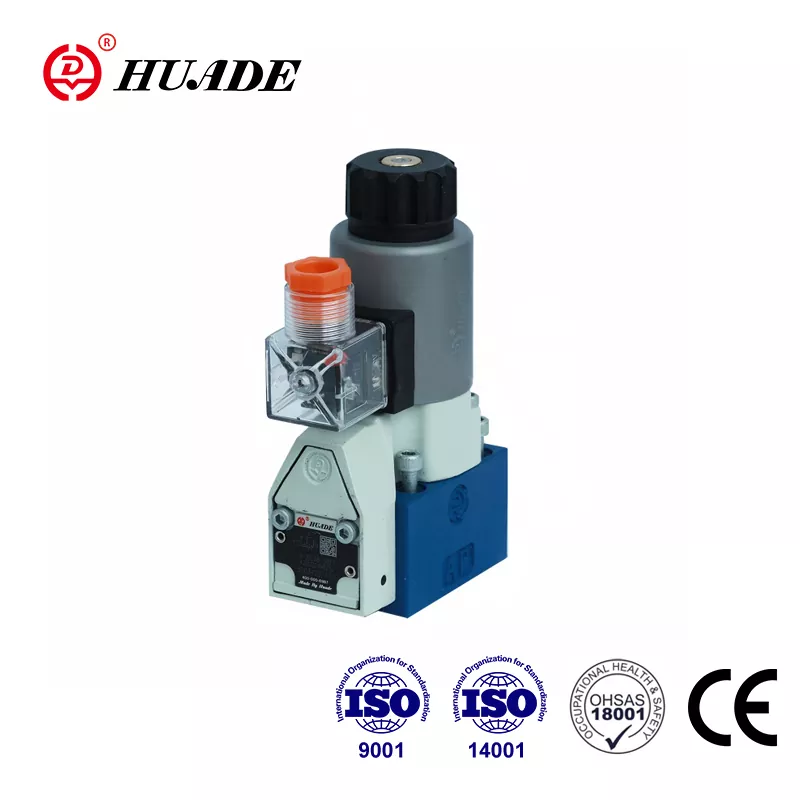

Huade Hydraulic является ведущим производителем в гидравлической промышленности Китая и имеет два долгосрочных опыта сотрудничества с Rexroth, начиная с 1979 года. Седельные распределители Huade® типа M-SEW 6 являются доступной заменой компонентов Rexroth® M-SEW 6 серии 3X. . Он конкурентоспособен благодаря хорошему качеству и более низкой цене. Чтобы обеспечить высокое качество гидравлической продукции, Huade Hydraulic использует более 750 единиц современного производственного оборудования, импортированного со всего мира. Качество этого электромагнитного клапана полностью соответствует требованиям клиентов. Фабрика прошла международные стандарты, а именно ISO9001, ISO14001 и OH SAS18001. Серия распределительных клапанов широко используется в различных промышленных условиях.
|
Технические данные (Для применений за пределами этих параметров проконсультируйтесь с нами!) |
|||
|
Общий |
|||
|
Установка |
необязательный |
||
|
Макс. температура окружающей среды (℃) |
50 |
||
|
Масса |
2/2-ходовой тарельчатый клапан (кг) |
1.5 |
|
|
3/2-ходовой тарельчатый клапан (кг) |
1.5 |
||
|
4/2-ходовой тарельчатый клапан (кг) |
2.3 |
||
|
Гидравлические данные |
|||
|
Макс. рабочее давление (МПа) |
см. таблицу на стр. 140 |
||
|
Макс. расход (л/мин) |
25 |
||
|
Жидкость под давлением |
минеральные масла или эфиры фосфорной кислоты |
||
|
Диапазон температур рабочей жидкости (℃) |
от - 30 до + 80 |
||
|
Диапазон вязкости (мм²/с) |
от 2,8 до 500 |
||
|
Степень загрязнения мкм |
Максимально допустимая степень загрязнения гидравлической жидкости по NAS 1638, класс 9. Поэтому мы рекомендуем фильтр с минимальной степенью задержания β10≥ 75. |
||
|
Электрические данные |
|||
|
Тип напряжения |
округ Колумбия |
переменного тока |
|
|
Доступные напряжения (В) |
12, 24, 42, 96, 110, 205, 220. |
возможно только через выпрямитель |
|
|
Допуск по напряжению (номинальное напряжение) (%) |
±10 |
||
|
Потребляемая мощность (Вт) |
30 |
||
|
Долг |
100% |
||
|
Время перехода на ISO 6403 |
см. таблицу ниже |
||
|
Частота переключения (цикл с/ч) |
15000 |
||
|
Защита по DIN 40 050 |
IP65 |
||
|
Макс. температура катушки (℃) |
до 150 |
||
Функции:
▶ Седельный клапан прямого действия, с электромагнитным управлением
▶ Закрытый порт герметичен.
▶ Переключение обеспечивается даже после длительного нахождения под давлением
▶ Электромагнитная катушка может поворачиваться на 90°.
▶ Индивидуальное электрическое подключение
▶ С защищенным ручным дублёром, опция
▶ Схема подключения по DIN 24 340, форма A, ISO 4401 и CETOP – RP 121H
Приложение:
Распределитель M-SEW типа 2 представляет собой тарельчатый распределитель с электромагнитным управлением. Они контролируют начало, остановку и направление потока.
1. Функции, секция тарельчатого распределителя M-SEW 6
M-SEW 6 состоит из корпуса (1), соленоидов (2), закаленной клапанной системы (3) и шарика(ов) (4) в качестве закрывающего элемента.
Основной принцип:
В исходном положении шарик (4) прижимается к седлу пружиной (9), а во включенном положении - соленоидом (2). Сила соленоида (2) действует через рычаг (6) и шарик (7) на штифт привода (8), который уплотнен с двух сторон. Камера между двумя уплотнительными элементами соединена с портом P. Таким образом, система клапанов (3) сбалансирована по давлению относительно действующих сил (соленоида или возвратной пружины). Таким образом, клапаны могут использоваться при давлении до 63 МПа.
вид в разрезе типа М-2SEW6N
вид в разрезе типа М-3SEW6U
