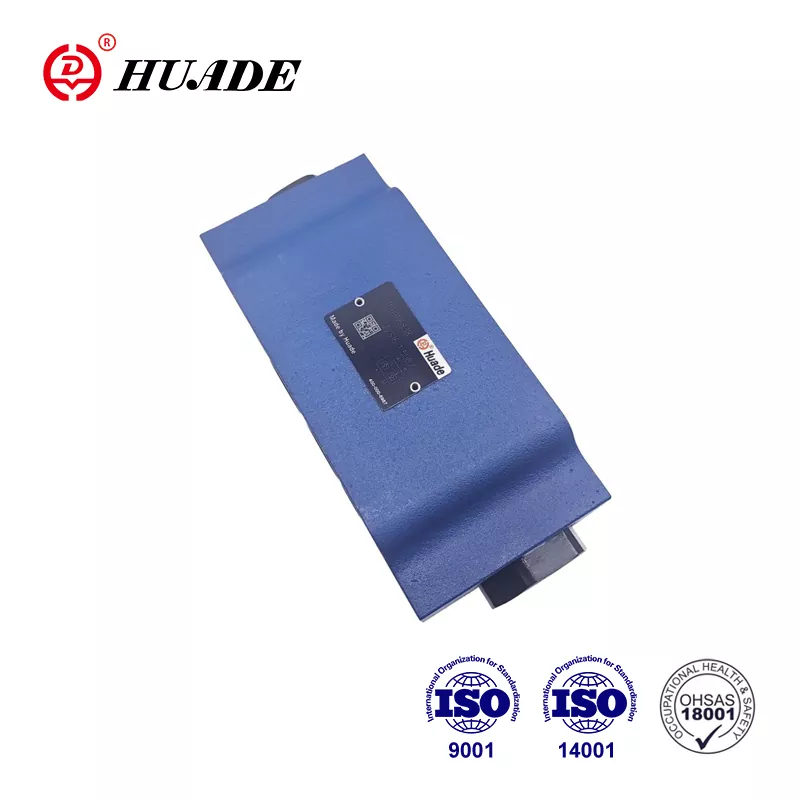

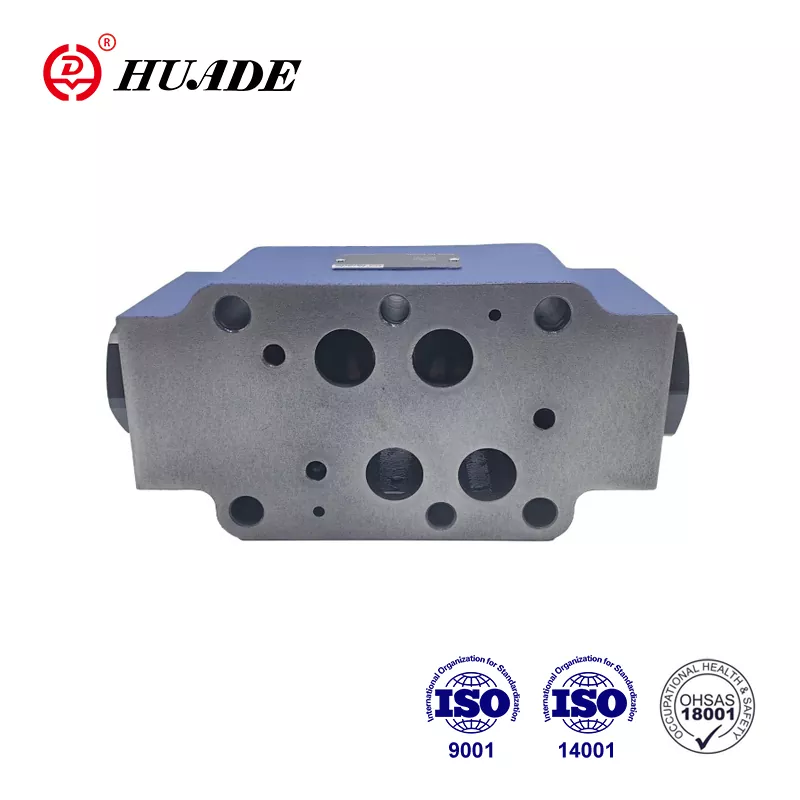

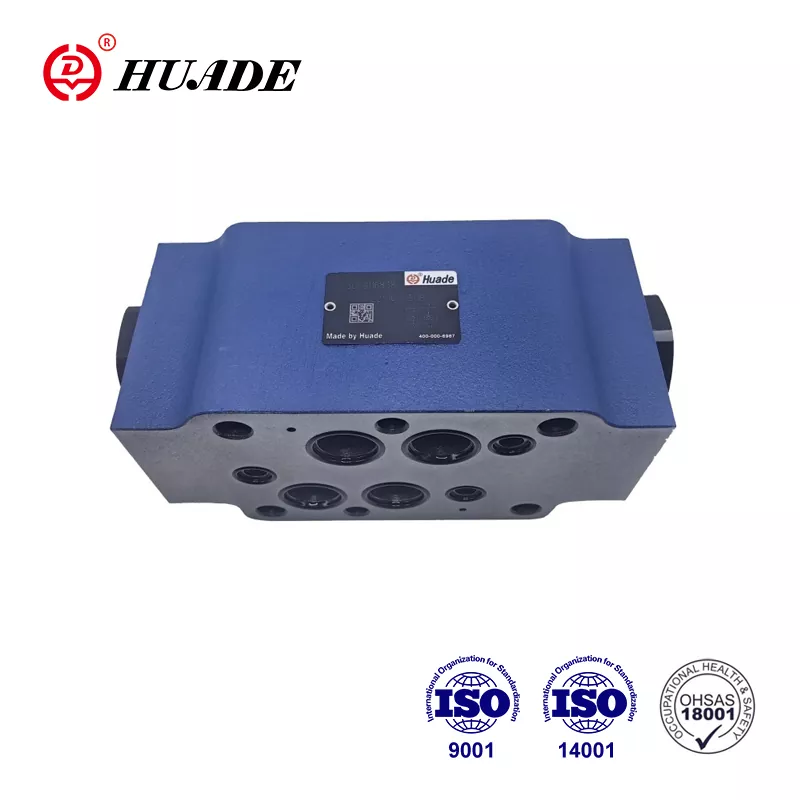

Проверьте сэндвич -тарелку клапана Z2S 22

Huafilter является единственным уполномоченным зарубежным агентом гидравлической промышленной группы Пекин Хуад в 2023 году. Мы специализируемся на поставке гидравлических контрольных клапанов в течение многих лет в Китае. Мы гарантируем качество сэндвич -тарелки с чековым клапаном Z2S 22, которую мы продали в течение одного года. Мы уверены, что качество соответствует вашим требованиям. Наши контрольные клапаны всегда приходили на международные стандарты. Мы предоставляем хорошую послепродажную услугу с опытными инженерами, обеспечивающими своевременную техническую поддержку. Если вы ищете гидравлические клапаны с высокой качеством, низкой ценой и стабильными производительность, пожалуйста, свяжитесь с нами.

Отправить запрос PDF скачатьЗагрузить

Описание продукта

Будучи ведущим производителем гидравлической передачи и контроля гидравлической передачи и контроля, Huade имеет два долгосрочного опыта сотрудничества с Rexroth. Huade® Check Calves Z2S 22 конкурентоспособны с известными продуктами с хорошим качеством и более низкой ценой. Фабрика прошла ISO9001, ISO14001 и OH SAS18001. Клапаны Huade® Check более продвинуты в технологии и более долговечны, чем аналогичные продукты в этой линии. Это известный национальный бренд в Китае. Гидравлические клапаны Huade широко используются в военной промышленности и других областях из -за превосходных показателей.

Параметр продукта сэндвич -пластины с сэндвичем контрольного клапана Z2S 22

Размер	6	10	16	22
Max.flow (l/min)	до 60	до 120	до 300	до 450
Макс. Оперативное давление (MPA)	до 31.5
Давление в трещине (МПа)	Смотрите характерные кривые
Указания	Смотрите символы
Соотношение площади	A1/A2 = 1: 3	A1/A2 = 1: 11,45	A1/A2 = 1: 11,8	A1/A2 = 1: 13,6
Соотношение площади	A1/A2 = 1: 3	A3/A2 = 1: 2,86	A3/A2 = 1: 2,8	A3/A2 = 1: 2,8
Давление жидкости	Минеральные масла (для уплотнения NBR) или фосфатный эфир (для уплотнения FPM)
Диапазон температуры жидкости давления (℃ ℃）	-30 ～+80
Диапазон вязкости (мм2/с)	От 2,8 до 500
Вес (кг)	прибл .0.8	прибл .3	Приблизительно 6.5	приблизительно 12

Функция продукта и применение сэндвич -пластины Check Valve Z2S 22

Функции:

▶ Для использования в вертикальных сборочных сборках

▶ Для закрытия без утечки одного или двух сервисных портов

▶ Образец порта в DIN 24 340 Форма A, ISO4401 и CETOP - RP 121H

Приложение:

Check Valve Z2S 22 используется для вертикальной установки укладки. Он может запечатать один или два рабочего масляного порта без утечки по мере необходимости.

Функции, раздел, символы сэндвич -пластины с бутербродом чек -клапана Z2S 22

Гидравлический пилотный эксперимент. Они используются для закрытия без утечки одного или двух сервисных портов, даже в течение длительных периодов времени. Свободный поток происходит от A1 до A2 или B1 до B2. Поток в A1 B1 противоположное направление блокируется. Когда жидкость течет от A1 на A2, калека дает давление и выдвигается вправо, тем самым открывая шариковой клапан Poppet, который затем открывает Poppet. Чтобы обеспечить правильное закрытие клапана, сервисные порты A2 B2 направленного клапана должны быть подключены к резервуару в нейтральном положении.

Символ Z2s

Типичный пример схемы Z2s
