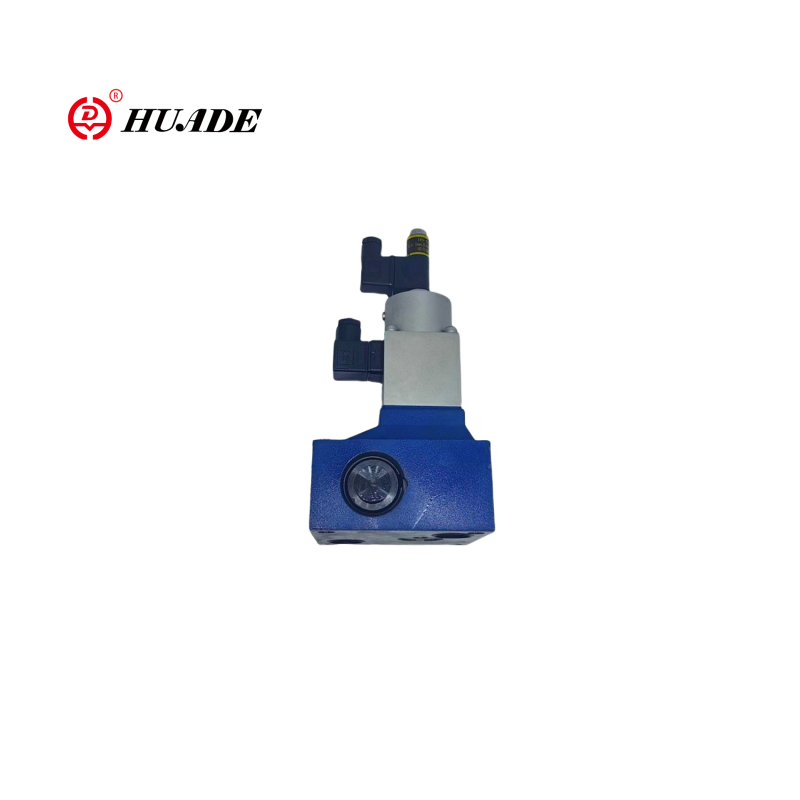

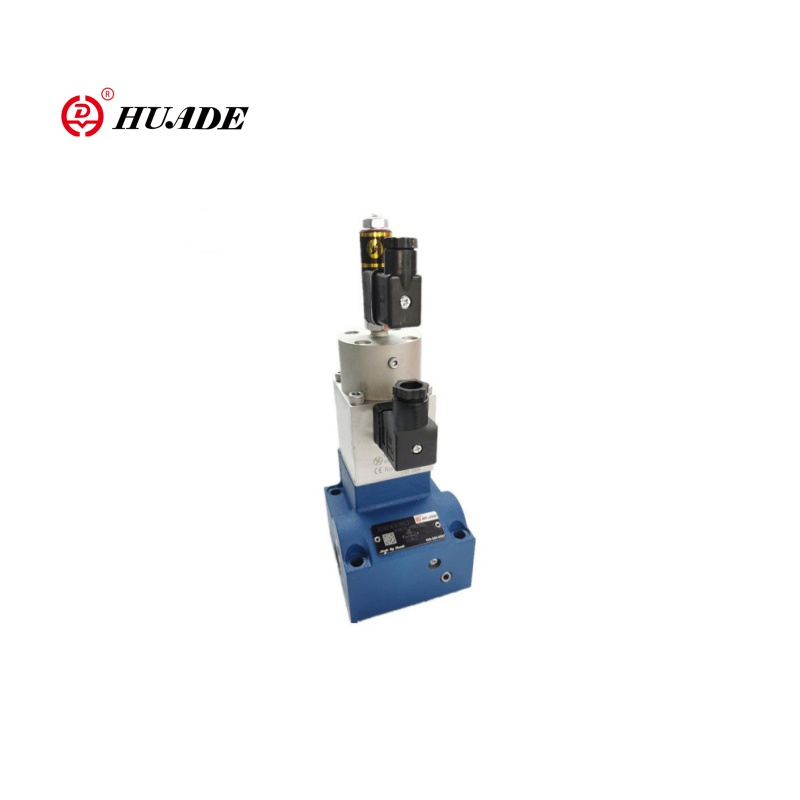

Пропорциональный клапан управления потоком 2Fre16

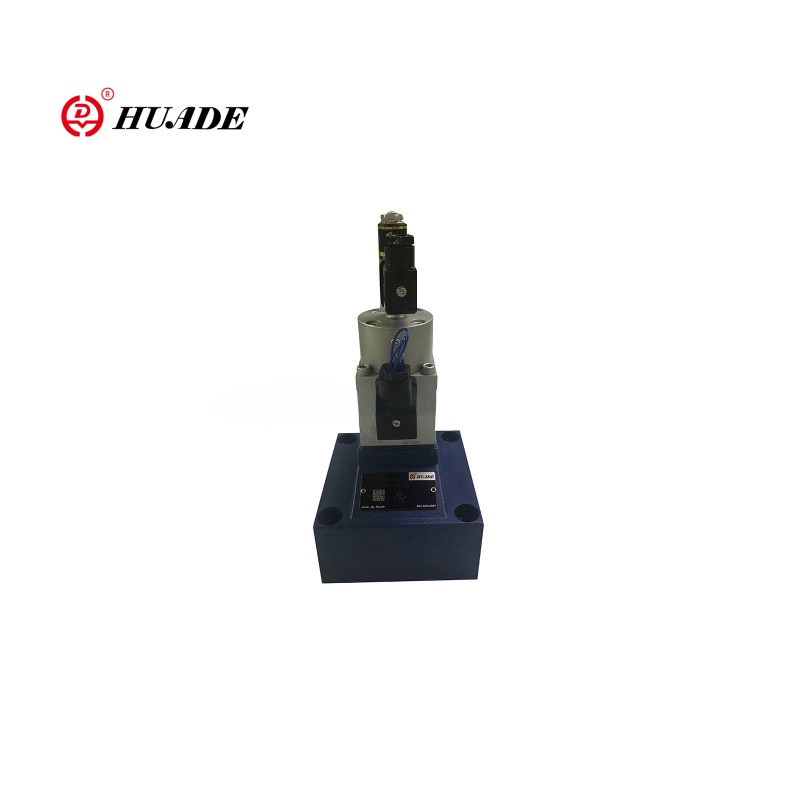

2Fre16 2-й пропорциональный клапан управления потоком представляет собой высокопроизводительный пропорциональный клапан управления потоком, который подходит для применений, где необходимо точно регулировать скорость гидравлических приводов (цилиндров или двигателей). По сравнению с пропорциональным клапаном 2Fre10 клапан 2Fre16 имеет больший диаметр, что позволяет более высокий диапазон потока. И пропорциональный клапан 2Fre16 подходит для гидравлических систем с более высокой мощностью.

Параметр продукта пропорционального клапана управления потоком 2fre16

Гидравлический
Рабочее давление (MPA)	31.5
Минимальное различие давления (МПа)	размер 10	размер 16
	0,3 ~ 0,8	0,6 ~ 1
Давление жидкости	Минеральное масло (для уплотнения NBR), фосфатный эфир (для уплотнения FPM)
Диапазон вязкости (мм2/с)	От 2,8 до 380
Диапазон температуры жидкости давления (℃）	-20 до +70
Гистерезис (%)	＜ ± 1qmax
Повторяемость (%)	＜ 1 Qmax
Распространение образца (%)	＜ ± 2
Установка	необязательный
Вес (кг)	6	8.3
Электрический
Тип напряжения	DC 24V
Сопротивление катушки соленоида (ω)	Холодное значение при 20 ℃ 10, максимальное теплое значение 13,9
Максимум Власть (VA)	50
Индуктивность (MH)	От 6 до 8
Частота осциллятора (кГц)	2.5
VT-5010S30 Спрос изоляции IP65	IP65

Функции:Функция продукта и применение пропорционального клапана управления потоком 2Fre16

▶ Клапан с компенсатором давления для компенсации под давлением управления потоком

▶ Приведение в действие через пропорциональный соленоид

▶ С обратной связью с электрическим положением контрольного отверстия

▶ Катушка преобразователя положения может быть перемещена в осевом направлении, что облегчает регулировку нулевой точки управляющего отверстия без необходимости прикосновения к электронике (электрическая гидравлическая)

▶ Минимальное изменение выборки клапана и электрического усилителя VT 5004 (отдельный порядок)

Приложение:

Пропорциональный клапан управления потоком 2Fre16 широко используется в тяжелых промышленных гидравлических системах, техническом оборудовании и мобильной гидравлике, металлургии и горном оборудовании.

Типичные примеры системы: схема управления ведром экскаватора

ПЛК → Пропорциональный усилитель → 2Fre16 → Гидравлические цилиндры

                    ↑

 Датчик давления (обратная связь с замкнутым циклом)

Регулируя входной электрический сигнал, движение ведра может быть плавно ускорено/замедлена, чтобы избежать гидравлического шока.

Функция и раздел пропорционального клапана управления потоком 2fre16

Тип 2FRE. Пропорциональные клапаны управления потоком имеют двухстороннюю функцию. Они могут, из приложенного значения команды электрического, регулировать поток, который является давлением и в значительной степени компенсировать температуру.

Они в основном составляют корпус (1), пропорциональный соленоид с индуктивным преобразователем положения (2), измерением отверстия (3), компенсатором давления (4), ограничителем инсульта (5), а также необязательным контрольным клапаном (6).

Настройка потока определяется (0 бис 100 %) в потенциометре значения команды. Применяемое значение команды вызывает через усилитель, а также пропорциональный соленоид, регулировка отверстия измерения (3). Положение отверстия измерения (3) получается преобразователем положения. Любые отклонения от значения команды компенсируются контролем обратной связи положения.

Компенсатор давления (4) содержит падение давления в отверстии измерения (3) при постоянном значении. Поток, следовательно, компенсируется давлением.

Небольшой температурный дрейф достигается из -за конструкции отверстия измерения. При значении команды 0 % измерение отверстие закрыто.

В случае потери мощности или разрыва кабеля при преобразователе положения закрывается отверстие измерения. Из значения команды 0 % возможно бесплатное запуск. С помощью двух рампов в электрическом усилителе можно отложить открытие и закрытие измерения.

Через контрольный клапан (6) свободный поток возможен от B до A.

Нарастание Пропорциональный клапан управления потоком 2Fre16

Символы пропорционального клапана управления потоком 2fre16
