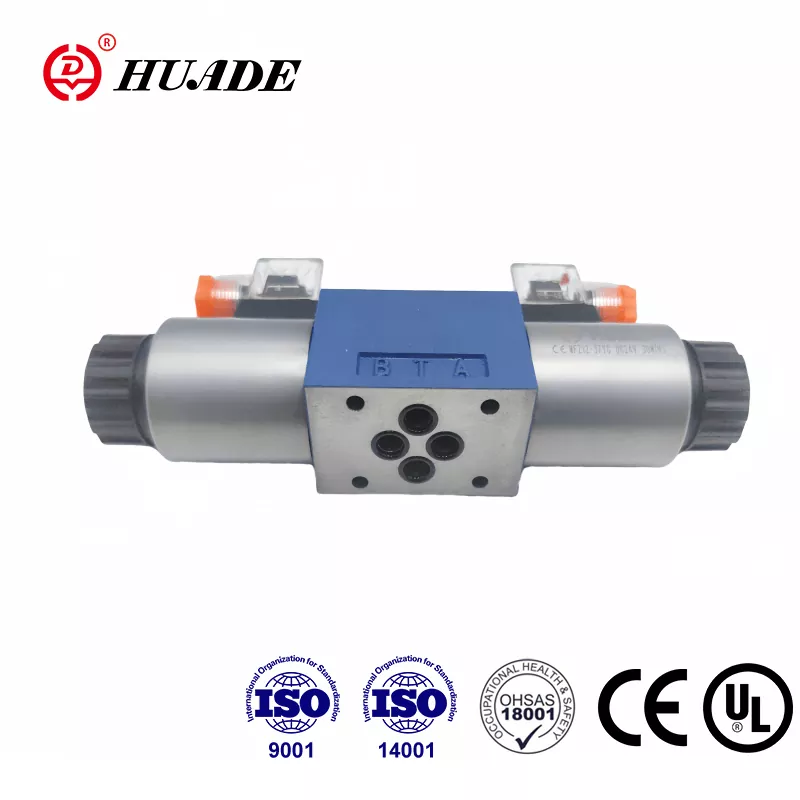

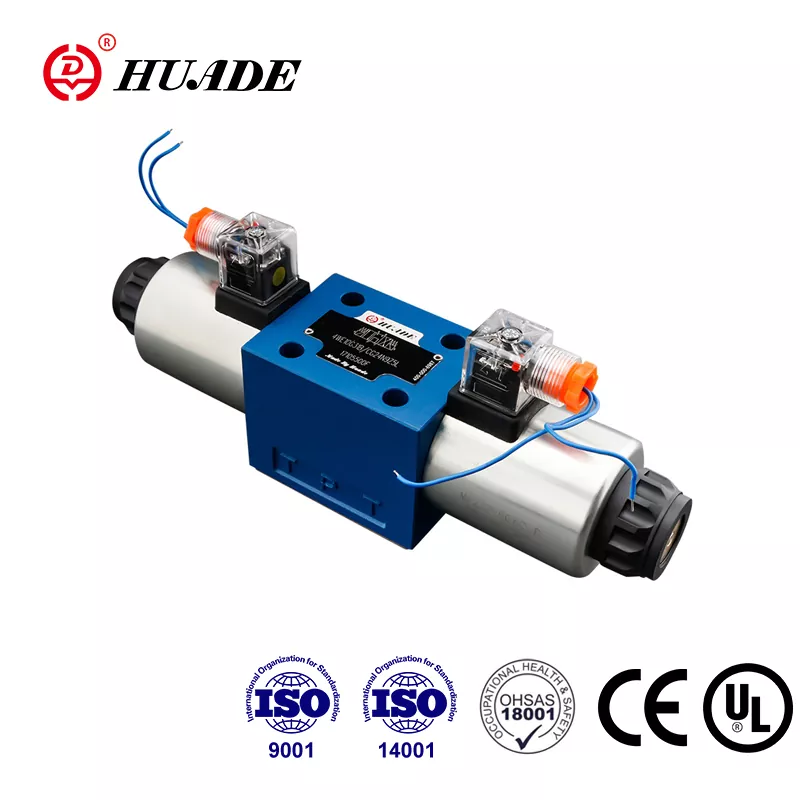

Распределительный клапан 4WE 10 J для Rexroth

Дважды сотрудничая с Rexroth с 1979 года, компания Huade Hydraulic стала ведущим производителем гидравлической промышленности Китая. Золотниковый распределитель Huade® типа 4WE 10 D является заменой продукции Rexroth. Серия электромагнитных распределительных клапанов прошла сертификацию CE и UL. Эти клапаны конкурентоспособны с хорошо известными продуктами с хорошим качеством и более низкой ценой. Завод прошел ISO9001, ISO14001 и OH SAS18001. Huade® — выдающийся бренд китайской гидравлической промышленности. Гидравлические распределительные клапаны Huade® участвуют во многих национальных проектах по трансформации технического и оборонного оборудования, чтобы способствовать модернизации оборонного оборудования.

Параметр продукта распределительного клапана 4WE 10 J для Rexroth

Характеристика продукта Гидрораспределитель 4WE 10 J для Rexroth

Функции:

▶ Золотниковый распределитель с прямым электромагнитным управлением в стандартной версии

▶ Соленоиды постоянного или переменного тока с мокрыми штырями и съемными катушками

▶ Идеальный контур

▶ Катушки можно заменить, не открывая герметичную камеру.

▶ Выбор центрального или индивидуального электрического подключения

▶ Опциональное ручное управление

▶ Долгий срок службы

▶ Схема подключения по DIN 24 340, форма A, ISO 4401 и CETOP – RP 121H

Функции, секция гидрораспределителя 4WE 10 J для Rexroth

Распределители 4WE 10 в основном состоят из корпуса (1), одного или двух электромагнитов (2), золотника управления (3) и одной или двух возвратных пружин (4). В состоянии покоя управляющий золотник (3) удерживается в центральном или исходном положении с помощью возвратных пружин (4) (кроме импульсных золотников). Золотник управления (3) приводится в действие соленоидами с мокрым штифтом (2). Сила соленоида (2) воздействует на золотник управления (3) и перемещает его из исходного положения в желаемое конечное положение. Это обеспечивает свободный поток от P к A и от B к T или от P к B и от A к T.

При отключении электромагнита (2) золотник управления (3) возвращается в исходное положение возвратной пружиной (4).

Дополнительный ручной дублер (5) позволяет перемещать золотник управления (3) без подачи питания на соленоиды.

Структурная схема серии WE 10 30B

Уведомление о гидрораспределителе 4WE 10

1. Жидкость необходимо профильтровать. Минимальная тонкость фильтра составляет 20 мкм.

2. Резервуар должен быть герметичным, а на входе воздуха должен быть установлен воздушный фильтр.

3. Продукция без монтажной плиты при отправке с завода.

4. Крепежные винты клапана следует выбирать и использовать в соответствии со списком образцов.

5. Шероховатость поверхности, связанной с клапаном, должна быть 0,8.

6. Обработка поверхности ответной детали должна составлять 0,01/100 мм.
