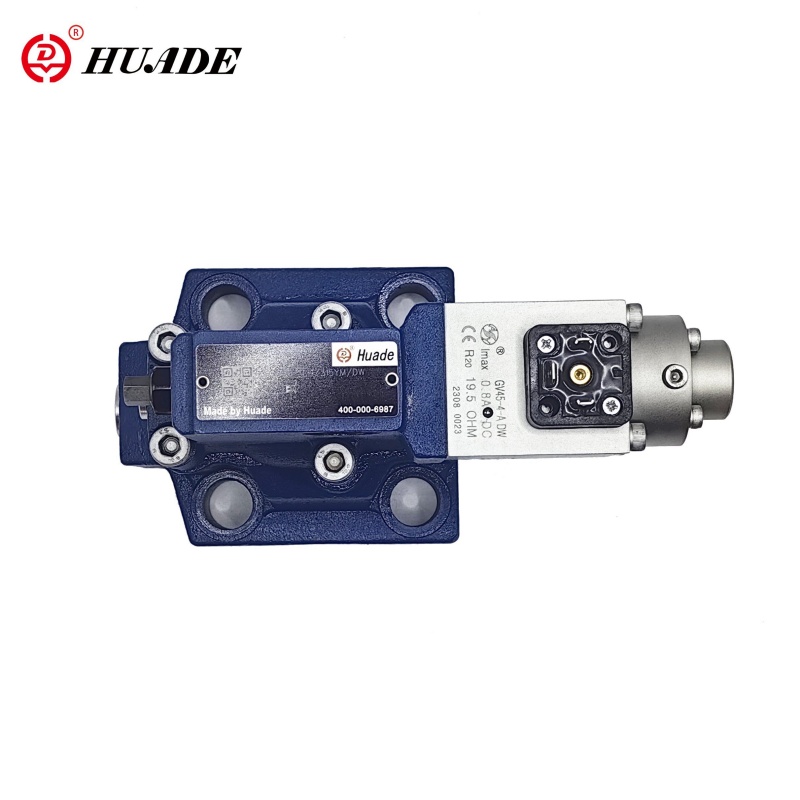

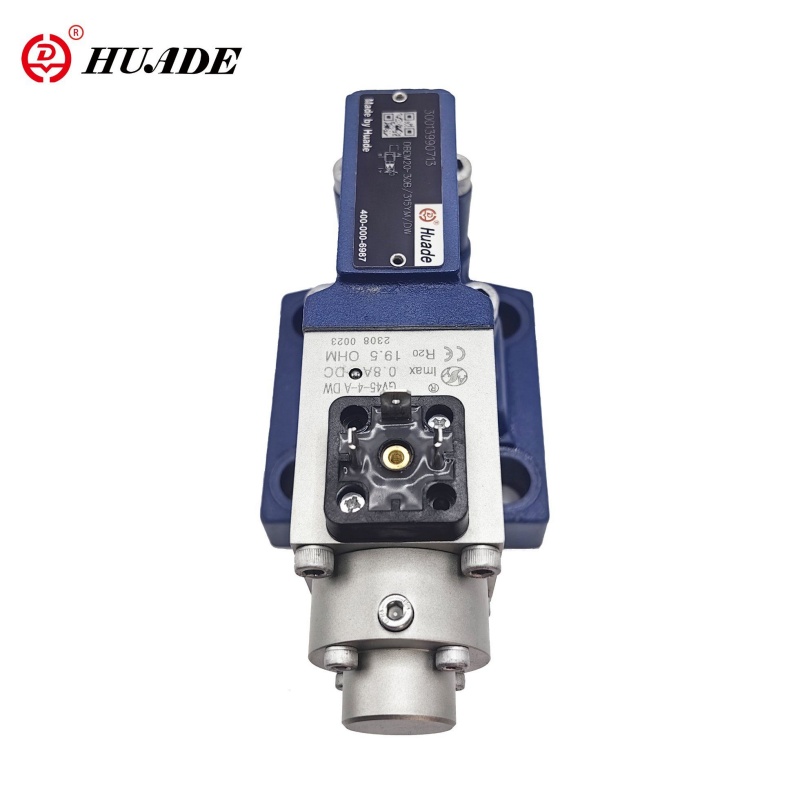

Пропорциональный клапан снятия давления DBEM

Как распределительная компания Huade Hydraulic, Huafilter поставляет пропорциональный клапан снятия давления бренда Huade. В первые годы Huade Hydraulic имел два долгосрочных сотрудничества с Рексротом, продолжительностью семь лет. После этого Huade Hydraulic ввел передовую технологию производства из Rexroth, что позволило полностью взаимозаменяемому клапану его пропорционального клапана, но по более низкой цене.

Отправить запрос PDF скачатьЗагрузить

Описание продукта

Пилотный пропорциональный режимной клапан DBEM представляет собой экспериментальный рельефный клапан, оснащенный интегрированным электронным компонентом (OBE). Он используется в первую очередь для ограничения рабочего давления гидравлических систем и обеспечения беспрепятственной регулировки давления системы посредством электрических контрольных сигналов. Этот пропорциональный клапан имеет точные характеристики управления, стабильное давление и хороший динамический отклик, что делает его широко используемым в различных гидравлических системах, которые требуют точного управления давлением.

Параметр продукта пропорционального клапана смягчения давления DBEM

Гидравлические данные
Макс. Оперативные порты давления A. B и X (MPA)	31.5
Давление возврата (MPA)	Порт Y, отдельный и при нулевом давлении, чтобы резервуар
Максимум Установимое давление (МПа)	5. 10. 20. 31.5 То же, что и этап давления
Мин Установимое давление (МПа)	Смотрите характерные кривые
Максимум Безопасность давления (MPA)	устанавливаемое давление
	5	10	20	31.5
	1-6²	1-12²	От 1 до 22²	1to 34²
Максимум поток (L/мин)	10	20	30
	200	400	600
Пилотный поток (L/мин)	От 0,7 до 2
Линейность (%)	± 3,5
Повторяемость (%)	<± 2
Типичный вариант (%)	<± 2 макс. давление
Гистерезис (%)	С всплеском ± 1,5 макс. Проблемы. Без всплеска ± 4,5 макс.
Время переключения	От 30 до 150
Давление жидкости	Минеральное масло (для уплотнения NBR), фосфатный эфир (для уплотнения FPM)
Диапазон вязкости (мм2/с)	От 2,8 до 380
Диапазон температуры жидкости давления (℃)	-20 до+70
Степень загрязнения (мкм)	≤20 (рекомендация 10)

Электрические технические данные
Усилитель	VT-200G40 поставляется с клапаном вместе
Напряжение снабжения	Ток
Min.control ток (а)	0.1
Max.control currenl (a)	0.8
Сопротивление катушки (ω)	Холодная стоимость при 20 ℃ составляет 19,5; Max.Wam Значение составляет 28,8
Диапазон температуры жидкости давления (℃)	+50
Рабочее состояние	Продолжать
Защита клапана	IP65
Электрические соединения	затыкать

Функция продукта и применение пропорционального клапана с снятиями давления DBEM DBEM

Функции:

▶ Для монтажа в подтчике

▶ Мик в блоке

▶ Дополнительное дополнительное максимальное ограничение давления с помощью пилотного управляющего клапана нагруженного пружиной

▶ Клапан и электронное управление образуют один источник

Приложение:

Пропорциональный пропорциональный рельефный клапан пропорционального клапана широко используется в различных гидравлических системах, которые требуют точного контроля давления, таких как машины для литья под давлением, машины, нанесенные на магистратуру и гидравлические прессы. В этих приложениях клапан DBEM обеспечивает стабильную работу гидравлической системы и повышает эффективность производства.

Функция и участок пропорционального снятия давления клапан DBE

Эти клапаны в основном состоят из пилотного управляющего клапана (1) с пропорциональным соленоидом (2) и основным клапаном (3) с основной катушкой вставкой (4).

Тип DBE:

Регулировка давления зависит от значения команды, зависящей от пропорционального соленоида (2). Давление, присутствующее в порту, действует на нижней стороне основной катушки (4). В то же время это давление действует на пружине, загруженную стороной основной катушки (4) через отверстия (5). Гидравлическая сила действует на пилотном поппете (6). Когда гидравлическая сила над соленоидной силой, тогда открывается пилотная попэп (6). Из -за того, что пилотное масло теперь может перетекать к резервуару через порт Y, на главной катушке (4) происходит падение давления, которая действует на главной катушке и поднимает его к силе возвратной пружины. Соединение от A до B открывается, и больше нет никакого увеличения давления

Тип DBEM:

При желании клапан может быть поставлен с дополнительным пилотным управляющим клапаном, загруженным пружиной для максимальной безопасности давления (избыточная безопасность давления)

Структура Пропорциональный клапан снятия давления DBEM

Символ пропорционального клапана снятия давления DBEM DBEM
