Пропорциональный клапан снятия давления DBE

Huafilter поставляет Huade Brand пропорциональный клапан снятия давления DBE. Мы являемся утвержденной дистрибьюторской компанией Huade Hydraulic. Высокопроизводительные пропорциональные клапаны Huade Hydraulic широко используются в различных областях, таких как производство машин, сельскохозяйственное оборудование, промышленный контроль и многое другое. Как профессиональный производитель гидравлических продуктов, Huade Hydraulic может похвастаться многолетним опытом производства и технического накопления. Пропорциональные клапаны Huade Hydraulic являются экономически эффективными и надежными альтернативами продуктам Rexroth.

Отправить запрос PDF скачатьЗагрузить

Описание продукта

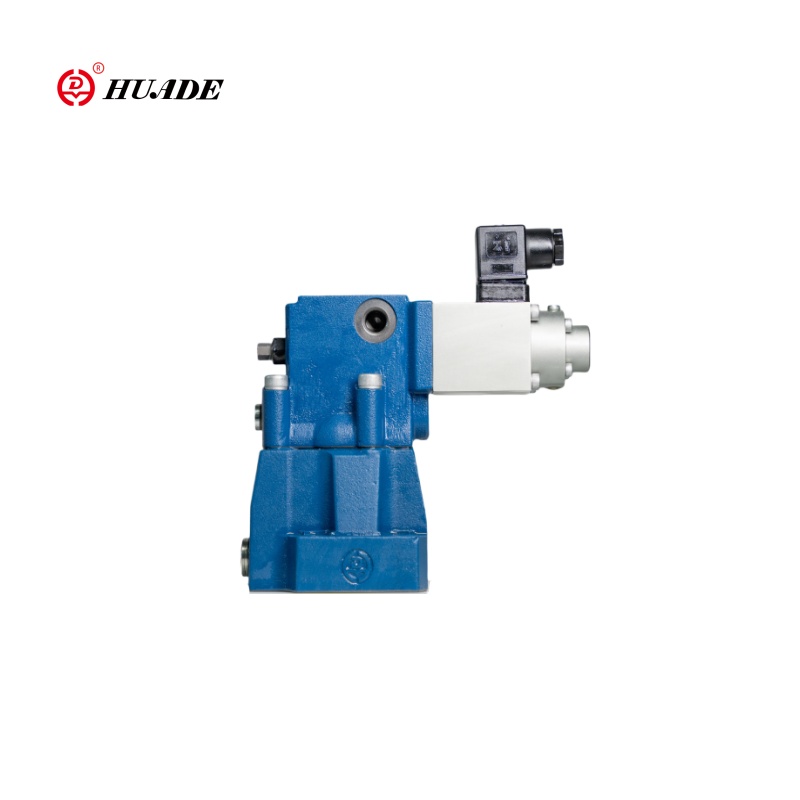

Пропорциональный клапан снятия давления DBE

Пропорциональный клапан пропорционального давления серии DBE может плавно устанавливать давление системы посредством работы пропорционального соленоида, отвечающего различным рабочим требованиям. Характеристики этого продукта включают точный контроль, стабильность и надежность и простые в обслуживании. Пропорциональное давление, снижающее клапан DBE, доступен в нескольких моделях и спецификациях для удовлетворения различных потребностей. Например, Huade Hydraulic производит такие модели, как DBE10-30B/315YMDREM и DBE20-30B/200XMYM-пропорциональный давление, которые имеют различные диапазоны рабочего давления и характеристики потока, позволяя пользователям выбирать в соответствии с их потребностями.

Параметр продукта пропорционального клапана снятия давления DBE

Гидравлические данные
Макс. Оперативные порты давления A. B и X (MPA)	31.5
Давление возврата (MPA)	Порт Y, отдельный и при нулевом давлении, чтобы резервуар
Максимум Установимое давление (МПа)	5. 10. 20. 31.5 То же, что и этап давления
Мин Установимое давление (МПа)	Смотрите характерные кривые
Максимум Безопасность давления (MPA)	устанавливаемое давление
	5	10	20	31.5
	1-6²	1-12²	От 1 до 22²	1to 34²
Максимум поток (L/мин)	10	20	30
	200	400	600
Пилотный поток (L/мин)	От 0,7 до 2
Линейность (%)	± 3,5
Повторяемость (%)	<± 2
Типичный вариант (%)	<± 2 макс. давление
Гистерезис (%)	С всплеском ± 1,5 макс. Проблемы. Без всплеска ± 4,5 макс.
Время переключения	От 30 до 150
Давление жидкости	Минеральное масло (для уплотнения NBR), фосфатный эфир (для уплотнения FPM)
Диапазон вязкости (мм2/с)	От 2,8 до 380
Диапазон температуры жидкости давления (℃)	-20 до+70
Степень загрязнения (мкм)	≤20 (рекомендация 10)

Электрические технические данные
Усилитель	VT-200G40 поставляется с клапаном вместе
Напряжение снабжения	Ток
Min.control ток (а)	0.1
Max.control currenl (a)	0.8
Сопротивление катушки (ω)	Холодная стоимость при 20 ℃ составляет 19,5; Max.Wam Значение составляет 28,8
Диапазон температуры жидкости давления (℃)	+50
Рабочее состояние	Продолжать
Защита клапана	IP65
Электрические соединения	затыкать

Особенность продукта и применение пропорционального клапана снятия давления DBE

Функции:

▶ Для монтажа в подтчике

▶ Мик в блоке

▶ Дополнительное дополнительное максимальное ограничение давления с помощью пилотного управляющего клапана нагруженного пружиной

▶ Клапан и электронное управление образуют один источник

Приложение:

Пропорциональный клапан снятия давления в серии DBE широко используется в различных гидравлических системах, которые требуют точного контроля давления, таких как строительное оборудование, металлургическое оборудование, судостроение и другие поля. Они играют решающую роль в этих областях, повышая стабильность и надежность систем.

Функция и участок пропорционального снятия давления клапан DBE

Эти клапаны в основном состоят из пилотного управляющего клапана (1) с пропорциональным соленоидом (2) и основным клапаном (3) с основной катушкой вставкой (4).

Тип DBE:

Регулировка давления зависит от значения команды, зависящей от пропорционального соленоида (2). Давление, присутствующее в порту, действует на нижней стороне основной катушки (4). В то же время это давление действует на пружине, загруженную стороной основной катушки (4) через отверстия (5). Гидравлическая сила действует на пилотном поппете (6). Когда гидравлическая сила над соленоидной силой, тогда открывается пилотная попэп (6). Из -за того, что пилотное масло теперь может перетекать к резервуару через порт Y, на главной катушке (4) происходит падение давления, которая действует на главной катушке и поднимает его к силе возвратной пружины. Соединение от A до B открывается, и больше нет никакого увеличения давления

Структура Пропорциональный клапан снятия давления DBE

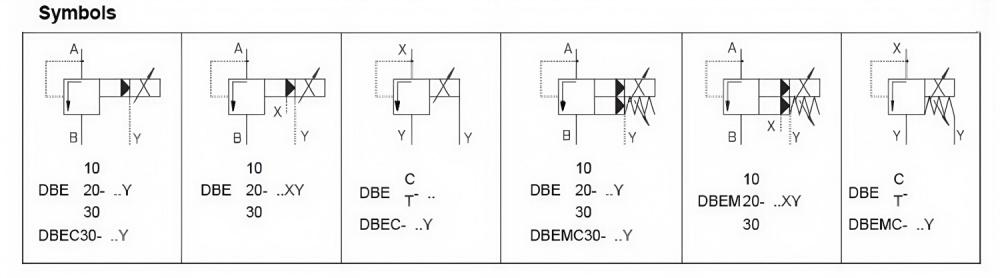

Символ пропорционального снятия давления клапан DBE
