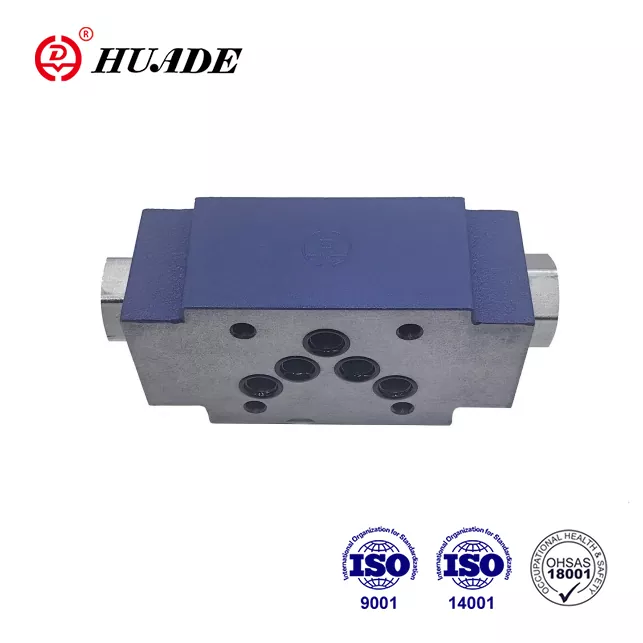

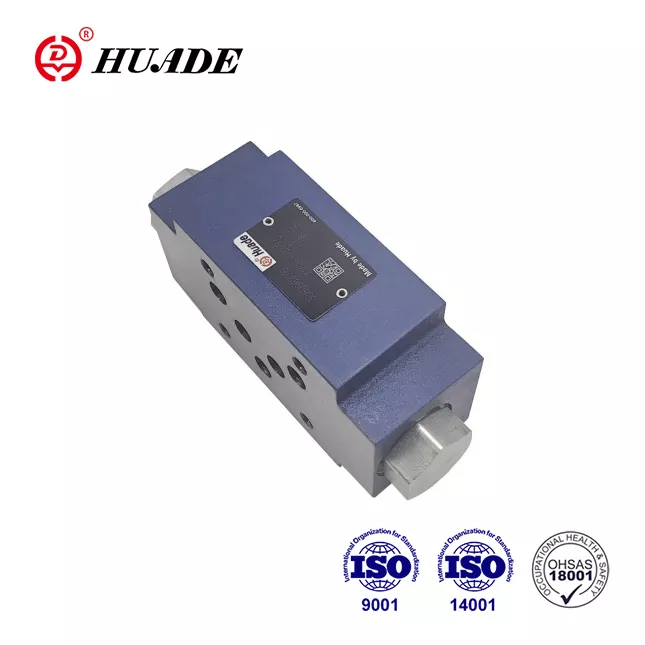

Huade вобрал в себя передовые технологии Rexroth благодаря семилетнему опыту сотрудничества с Rexroth с 1979 года. Обратный клапан Z2S 10 от Huade является доступной альтернативой той же серии от Rexroth. Huade соответствует международным стандартам, а именно ISO9001, ISO14001 и OH SAS18001. Каждый обратный клапан Z2S 10 перед отправкой с завода проходит строгие испытания, чтобы гарантировать превосходные характеристики. Гидравлические клапаны Huade® широко используются в машиностроении и строительной технике, металлургии, станках, охране окружающей среды, судостроении, аэрокосмической отрасли, железнодорожном транспорте, нефтяной и нефтехимической, военной промышленности и других областях. Это хорошо известный национальный бренд в Китае. Он более технологичен и более долговечен, чем аналогичные продукты этой линейки.
|
Размер |
6 |
10 |
16 |
22 |
|
Макс.поток (л/мин) |
до 60 |
до 120 |
до 300 |
до 450 |
|
Макс. рабочее давление (МПа) |
до 31,5 |
|||
|
Давление открытия (МПа) |
См. характеристические кривые |
|||
|
Направления |
См. символы |
|||
|
Коэффициент площади |
А1/А2=1:3 |
А1/А2=1:11,45 |
А1/А2=1:11,8 |
А1/А2=1:13,6 |
|
А3/А2=1:2,86 |
А3/А2=1:2,8 |
А3/А2=1:2,8 |
||
|
Жидкость под давлением |
Минеральные масла (для уплотнения NBR) или эфиры фосфорной кислоты (для уплотнения FPM) |
|||
|
Диапазон температур рабочей жидкости (℃) |
-30～+80 |
|||
|
Диапазон вязкости (мм2/с) |
от 2,8 до 500 |
|||
|
Вес (кг) |
около 0,8 |
ок.3 |
около 6,5 |
около 12 |
Функции:
▶ Для использования в вертикальных штабелируемых узлах.
▶ Для герметичного закрытия одного или двух сервисных отверстий.
▶ Схема подключения по DIN 24 340, форма A, ISO4401 и CETOP – RP 121H
Приложение:
Этот обратный клапан с пилотным управлением Z2S используется для вертикальной установки в штабель. При необходимости он может герметизировать один или два рабочих масляных порта без утечек.
Обратные клапаны типа Z2S 10 представляют собой конструкцию из сэндвич-панелей. Они используются для герметичного закрытия одного или двух сервисных портов даже на длительный период времени. Свободный поток происходит от A1 к A2 или от B1 к B2. Поток в А1 В1 противоположного направления заблокирован. Когда жидкость течет из A1 в A2, золотник (1) оказывается под давлением и толкается вправо, тем самым открывая шаровой тарельчатый клапан (2), который затем открывает тарельчатый клапан (3). Чтобы обеспечить правильное закрытие клапана, сервисные порты A2 B2 распределительного клапана должны быть подключены к резервуару в нейтральном положении.
Символ Z2S
Вид Z2S 10 в разрезе
Типичный пример схемы Z2S
