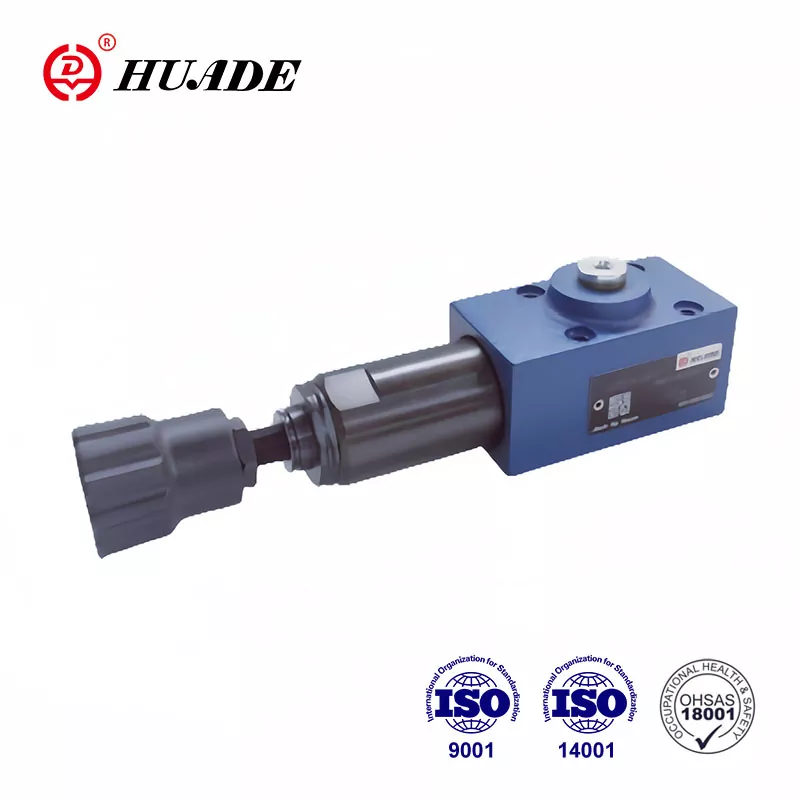

Клапан последовательности давления DZ 6 DP

Клапан типа DZ 6 DP представляет собой клапан последовательности давления прямого действия. Благодаря долгосрочному и углубленному сотрудничеству с Rexroth, гидравлические клапаны Huade® могут сравниться по производительности с Rexroth. Этот клапан последовательности давления может широко использоваться в гидравлических системах подъемно-транспортных машин, строительной техники, промышленных транспортных средств, станков, кораблей, металлургии и другого оборудования.

Параметры продукта клапана последовательности давления DZ 6 DP

Характеристики продукта и применение клапана последовательности давления DZ 6 DP

Функции:

▶ Для монтажа на плите

▶ 5 ступеней давления

▶ 4 Регулировочные элементы:

. Поворотная ручка

. Винт с шестигранной головкой и защитной крышкой,

Запираемая поворотная ручка со шкалой

Поворотная ручка со шкалой

▶ Обратный клапан, опционально

▶ Схема монтажа по DIN 24 340, форма A, ISO 4401 и CETOP – RP 121H.

Приложение:

Клапан последовательности давления DZ 6 DP используется для подключения второй системы в зависимости от давления.

Разрез и обозначение клапана регулирования давления DZ 6 DP

Настройка давления последовательности осуществляется с помощью регулировочного элемента (4).

Пружина (3) удерживает золотник управления (2) в нейтральном положении, клапан блокируется. Давление в канале P подается на поверхность золотника управления (2) напротив пружины (3) через линию управления (6).

Если давление в канале P достигает заданного значения пружины (3), золотник управления (2) перемещается влево и соединение P с A открывается. Система на канале А подключается без падения давления в канале Р.

Сигнал управления поступает внутри по линии управления (6) из канала P или снаружи через порт B (X).

В зависимости от использования клапана слив утечек масла осуществляется снаружи через порт T(Y) или внутри через порт A.

состав ДЗ 6 ДП 1-50Б

Условное обозначение ДЗ 6 ДП-10Б
