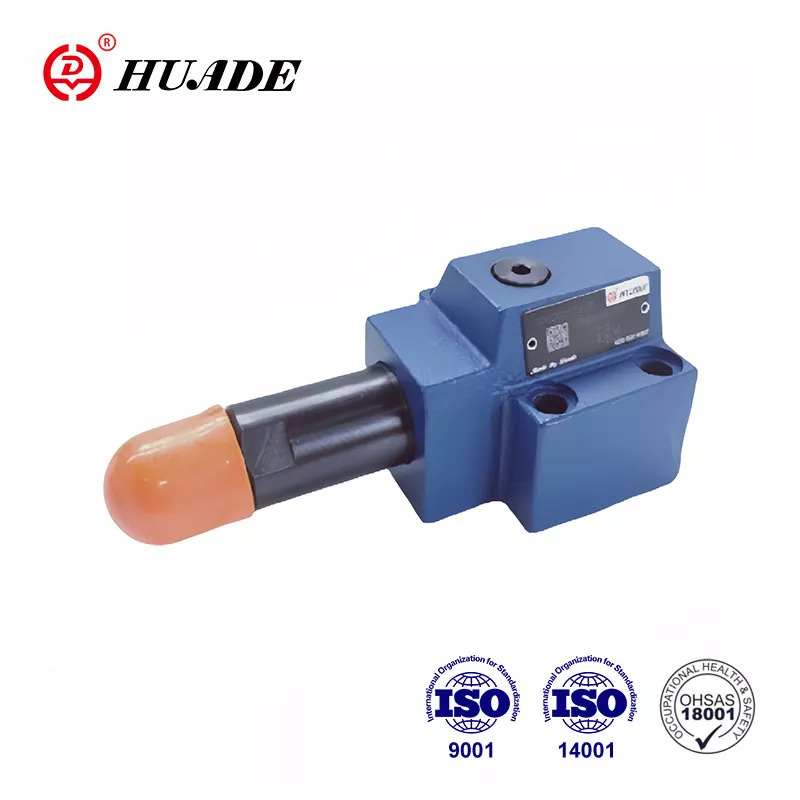

Клапан последовательности давления типа DZ 10 DP представляет собой клапан последовательности давления прямого действия. Он используется для секвенирования второй системы в зависимости от давления. Он широко продается в Китае и за рубежом с высоким качеством и более низкой ценой. Клапан последовательности давления Huade® полностью соответствует международным стандартам в гидравлической промышленности. Благодаря внедрению передовой технологии Rexroth гидравлические клапаны Huade® совместимы с Rexroth по производительности.
|
Технические данные |
|
|
Давление на входе, порт P, B (X） (МПа) |
до 31,5 |
|
Давление на выходе, порт А (МПа) |
до 21,0 |
|
Обратное давление, порт Т (МПа) |
до 16,0 |
|
Максимально допустимый расход (л/мин) |
до 80 |
|
Жидкости |
Минеральное масло (для уплотнения NBR) или эфир фосфорной кислоты (для уплотнения FPM) |
|
Диапазон вязкости (мм²/с) |
10~800 |
|
Диапазон температуры жидкости (℃) |
от -30 до +80 |
|
Чистота жидкости (гм) |
Чистота жидкости Максимально допустимая степень загрязнения жидкости по NAS 1638, класс 9 |
|
Макс.поток (л/мин) |
до 80 |
Функции:
▶ Для монтажа на плите
▶ 4 класса давления
▶ 4 элемента регулировки:
. Поворотная ручка
. Втулка с шестигранником и защитным колпачком
. Запираемая поворотная ручка со шкалой
. Поворотная ручка со шкалой
▶ С подключением манометра
▶ Обратный клапан, опционально
▶ Схема монтажа по DIN 24 340, форма D, ISO 5781 и CETOP – RP 121H.
Приложение:
Этот клапан последовательности давления DZ 10 DP может широко использоваться в гидравлических системах подъемно-транспортных машин, строительной техники, промышленного транспорта, станков, кораблей, металлургии и другого оборудования.
Последовательное давление устанавливается с помощью регулировочного элемента (1).
Пружина сжатия (2) удерживает золотник управления (3) в исходном положении, клапан закрыт. Давление в канале A поступает в область поршня золотника управления (3), противоположную пружине сжатия (2), через линию управления (4). Когда давление достигает значения, установленного на пружине сжатия (2), золотник управления (3) перемещается и открывает соединение A с B. Система, подключенная к порту B, включается без падения давления в канале A.
Сигнал управления поступает по линии управления (4) от порта А или извне через соединение X.
В зависимости от применения клапана масло для слива утечек может подаваться наружу через соединение Y или внутрь через соединение B.
состав ДЗ 10 ДП 1-40Б
Условное обозначение ДЗ 10 ДП-10Б
