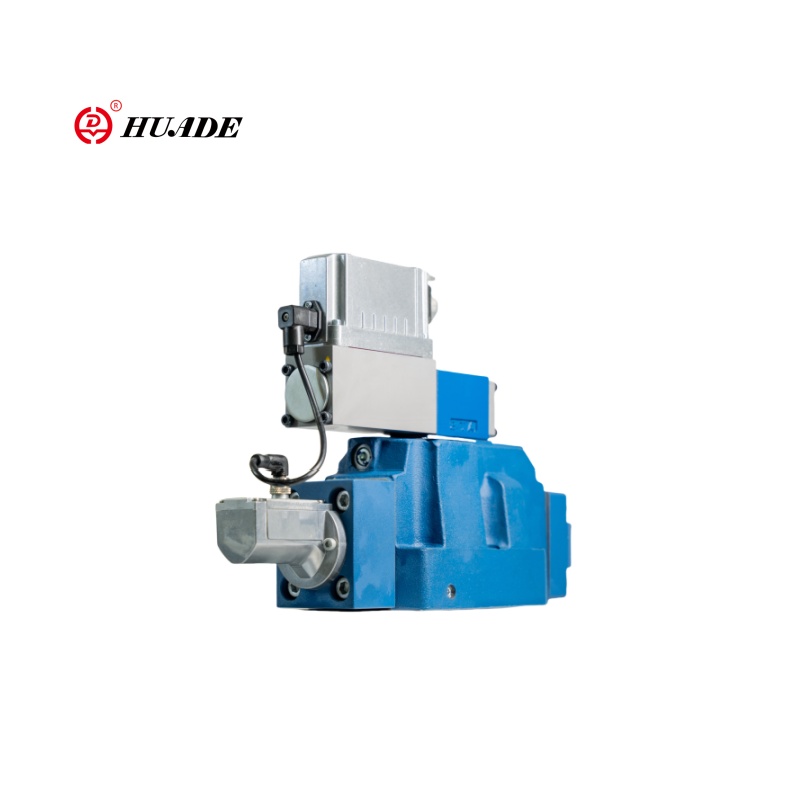

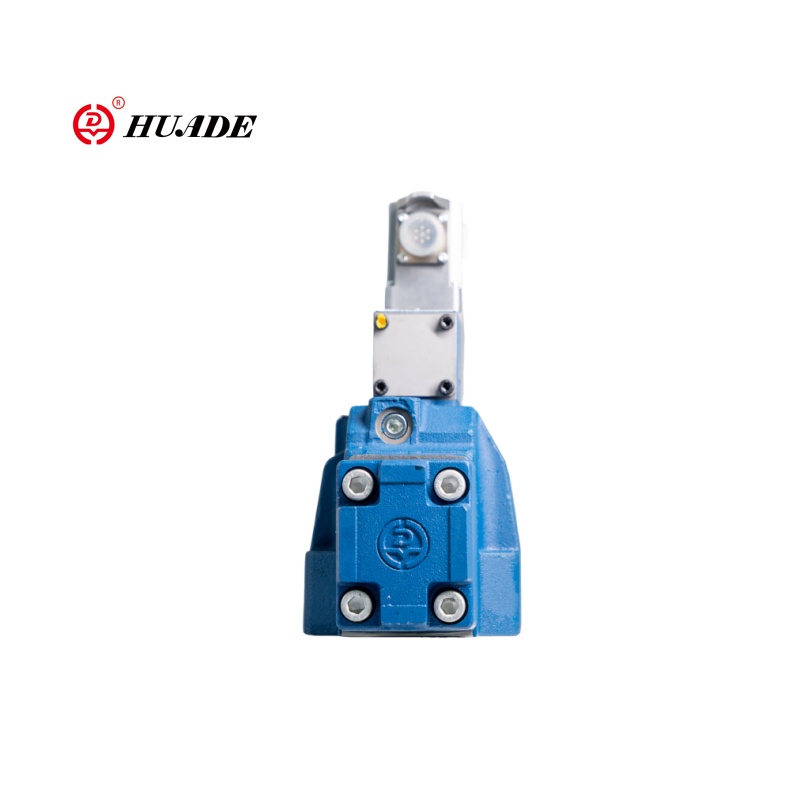

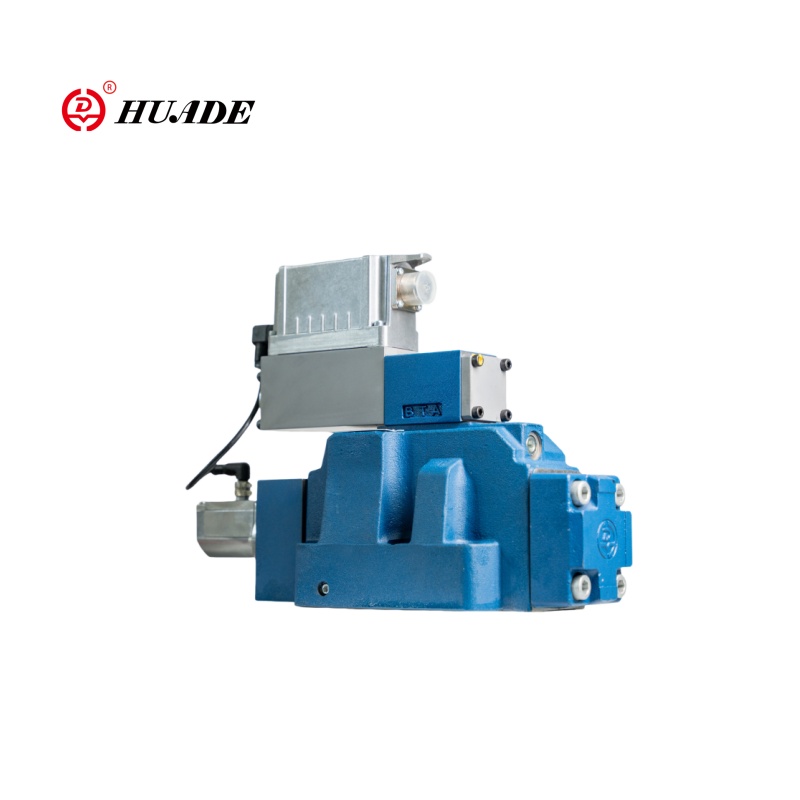

Пропорциональный направленный клапан 4wrle-4x

Пропорциональный направленный клапан Huade 4wrle-4x представляет собой электрогидравлический пропорциональный направленный клапан (с обратной связью с положением OBE). Метод управления является пропорциональным соленоидом + позиция ядра клапана в сфере управления закрытым контуром (обратная связь LVDT). Клапан Huade 4wrle-4x дизайн тела, технология герметизации и производительность соленоида близка к уровням Rexroth, но долговечность в условиях чрезвычайных рабочих мест (например, высокочастотная вибрация, долгосрочная непрерывная работа) может немного отличаться. Цена продукта Huade обычно на 20-30% ниже, чем Rexroth, со значительной производительностью затрат. Цепочка поставок локализована, цикл доставки короткий, а реакция на обслуживание послепродажи быстро.

Параметр продукта пропорционального направленного клапана 4wrle-4x

Функция продукта и применение пропорционального направленного клапана 4wrle-4x

Функции:

▪ Надежный - проверенный и надежный дизайн

▪ Высококачественная катушка и рукав управляющего клапана пилота

▪ Управляющая катушка пилотного управляющего клапана находится в положении «сбой» при выключении устройства

▪ Контрольная катушка основного клапана находится в центральном положении, ориентированном на пружину и/или в положении смещения

▪ Гибкий - подходит для положения, скорости и управления давлением

▪ Точная - высокая чувствительность ответа и небольшой гистерезис

Приложение:

Пропорциональный направленный клапан 4WRLE-4X подходит для систем гидравлического управления с высокими требованиями для динамической производительности, точности и надежности, особенно в ситуациях, когда требуются быстрая реакция и обратная связь с замкнутым контуром. Пропорциональный клапан Huade 4WRLE-4X широко используется в промышленной автоматизации, станках и оборудовании для переработки, машинах для формования впрыска и машинах для хит-матрицы, оборудовании для тестирования и моделирования, технического оборудования и т. Д.

Детали производства пропорционального направленного клапана 4wrle-4x

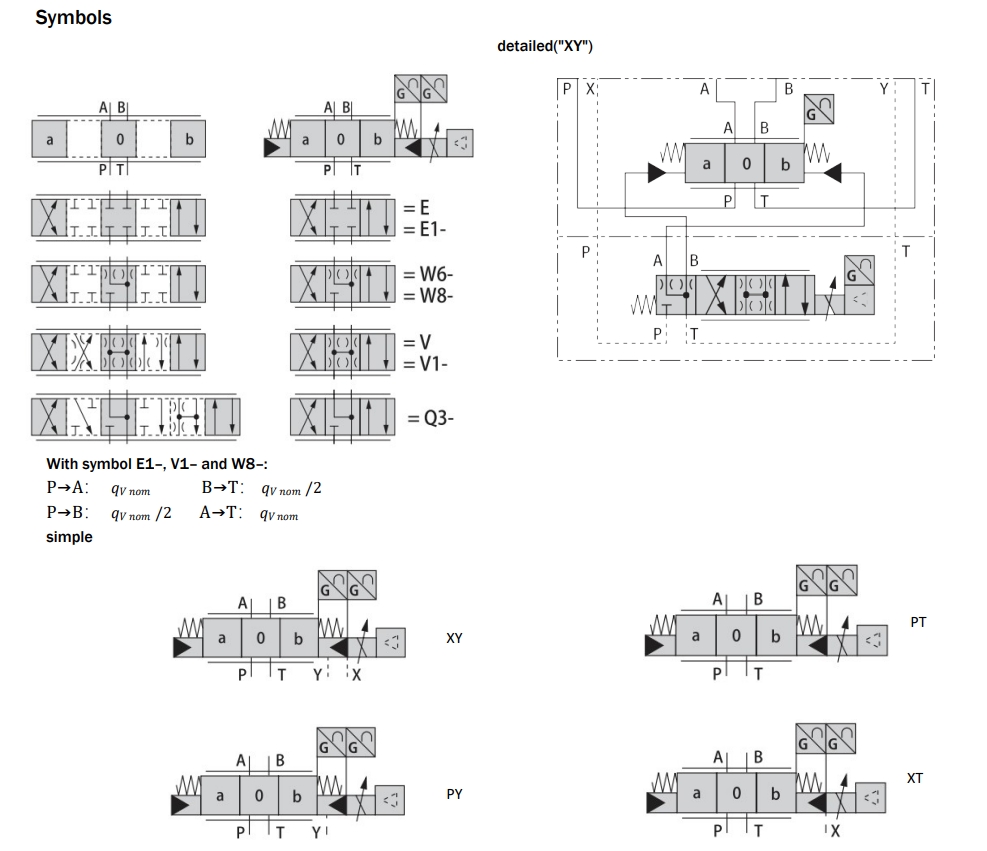

Функция, раздел

Клапан типа 4WRLE является пилотным управляющим управляющим клапаном с обратной связью с электрическим положением и интегрированной электроникой (OBE).

Композиция клапана:

1. Пилот -клапан с конструкцией ядра клапана и клапана (1)

2. Мейн -клапан с обратной связью с центрирующей пружиной и положением (2)

3. Винтегрированный усилитель (3)

Функция:

Когда интегрированная электроника (OBE) выключается или неактивна, управляющая катушка управляющего клапана пилота с пружиной работает в положении «отказоустойчивости». Контрольная катушка основного клапана находится в центре пружины.

Интегрированная электроника (OBE) сравнивает указанное значение команды с фактическим значением позиции основной катушки управления клапаном. В случае контрольных отклонений будет активирован управляющий соленоид. Из -за измененной магнитной силы, пилотная катушка управления регулируется против

Весна.

Поток, который активируется через поперечные сечения управления, приводит к регулировке основной контрольной катушки. Поперечное сечение инсульта/управления основной контрольной катушки регулируется пропорционально значению команды.

Пилотная подача масла в пилотном управляющем клапане является либо внутренней через порт P, либо внешнее через порт X. Обратная связь может быть внутренней через порт T или внешний через порт Y в резервуар.

Контроль соленоида отключения

В случае следующих ошибок управляющие соленоиды деконгнозируются интегрированной электроникой (OBE), пилотная капля управления устанавливается в его «безопасное место» и выгружает пилотные масляные камеры основного клапана. Управляемая пружиной, основная катушка управления клапаном будет перемещаться в центральное положение.
