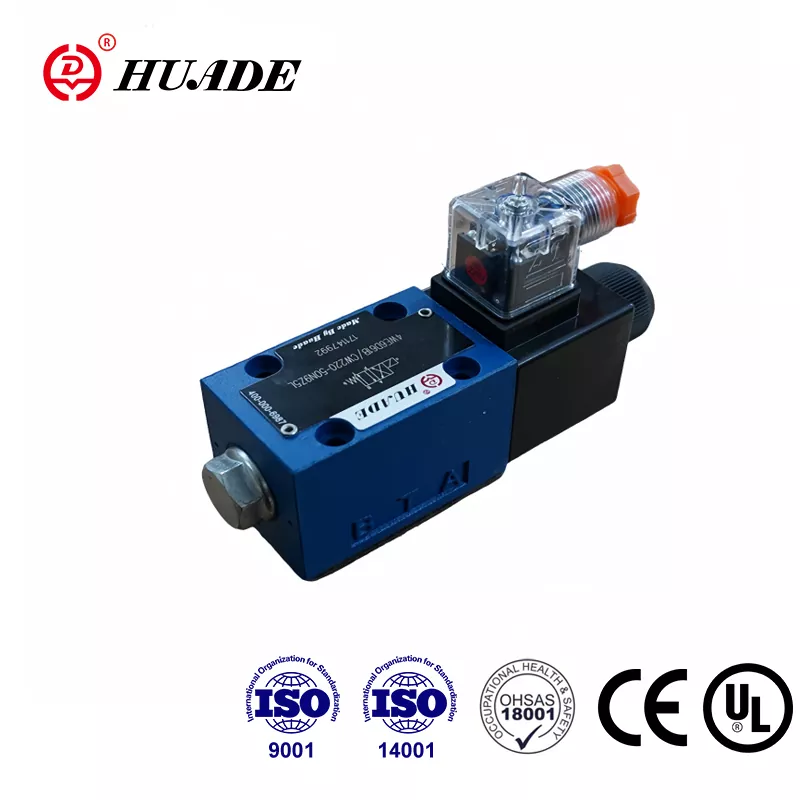

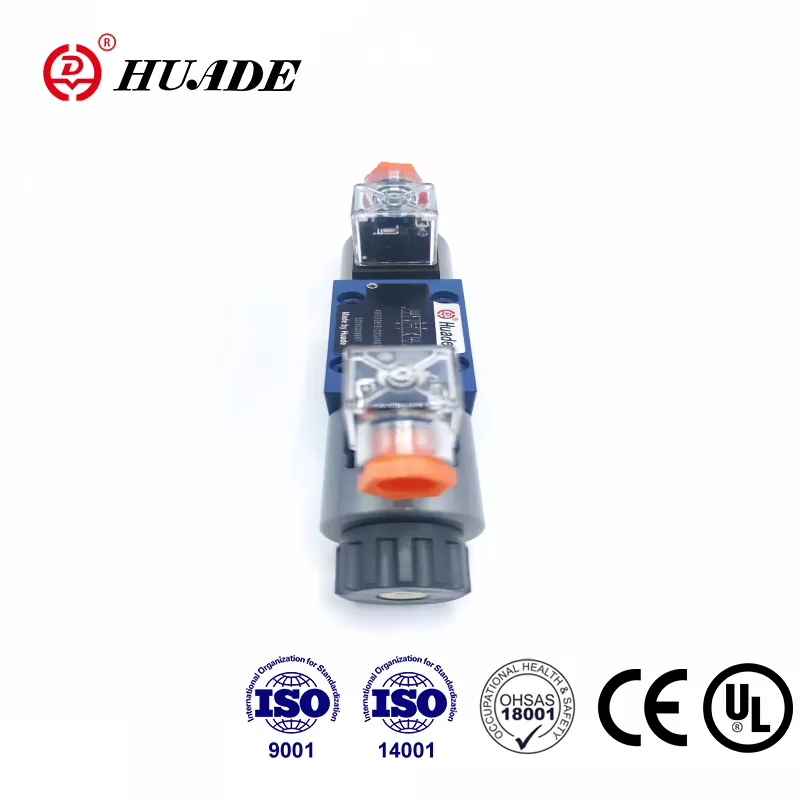

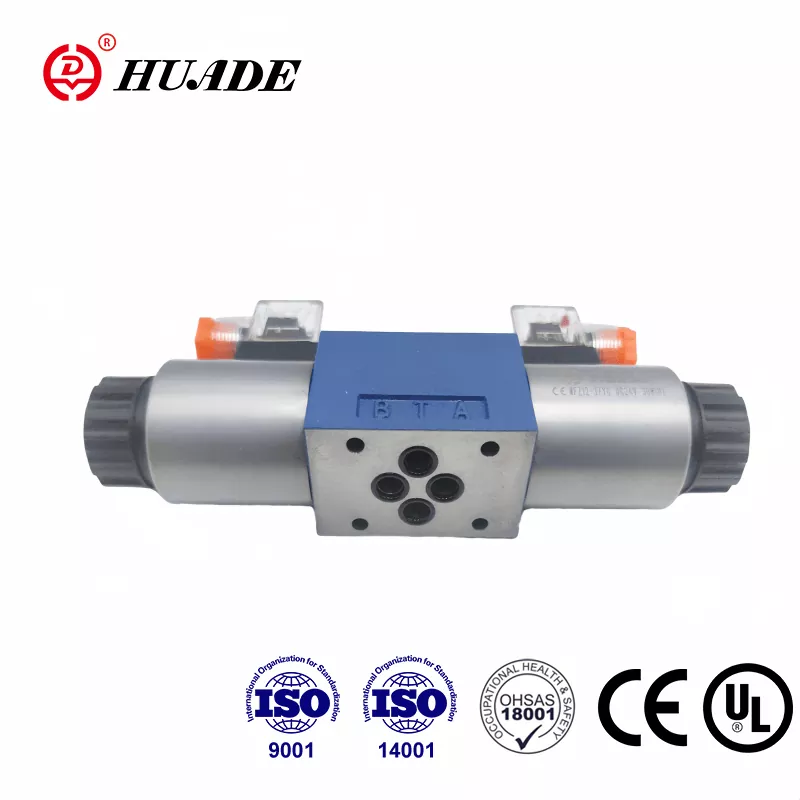

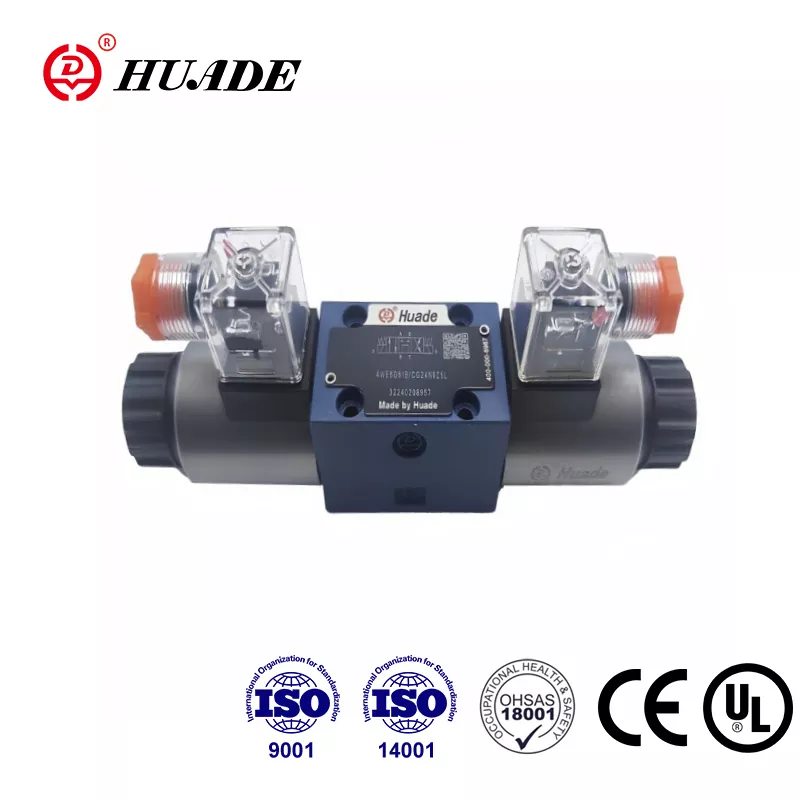

Являясь ведущим производителем гидравлической промышленности Китая, компания Huade дважды сотрудничала с Rexroth, начиная с 1979 года. Золотниковый распределитель Huade® 4WE 6 Y широко используется в различных промышленных условиях. Он может заменить аналогичную модель, предлагаемую Rexroth. Он бешено продается в Китае и в зарубежных странах. Компания Huade уделяет большое внимание качеству, чтобы обеспечить превосходную производительность каждого гидрораспределителя. Huade располагает 750 современным производственным оборудованием, импортированным со всего мира. Серия электромагнитных распределительных клапанов прошла сертификацию CE. Завод прошел сертификацию ISO9001, ISO14001 и ISO45001. Гидравлические электромагнитные клапаны Huade® широко используются в военной промышленности и других областях Китая благодаря стабильной работе.
|
Гидравлический |
|||
|
Макс. рабочее давление, порты A, B, P (МПа) |
до 35,0 |
||
|
Порт T (㎫) |
21(-);16(～) |
||
|
с символами A и B порт T должен использоваться в качестве дренажного порта. |
|||
|
Макс.поток (л/мин) |
80(-);60(～) |
||
|
Жидкость под давлением |
Минеральные масла или эфиры фосфорной кислоты |
||
|
Диапазон вязкости (мм2/с) |
2,8~500 |
||
|
Диапазон температур рабочей жидкости (℃) |
-30～+80 |
||
|
Степень загрязнения |
Максимально допустимая степень загрязнения гидравлической жидкости по NAS 1638 класс 9. |
||
|
Электрический |
|||
|
Тип напряжения |
округ Колумбия |
переменный ток 50/60 Гц |
|
|
Доступные напряжения (В) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60 Гц |
||
|
Потребляемая мощность (Вт) |
30 |
||
|
Удерживающая мощность (ВА) |
- |
50 |
|
|
Мощность включения (ВА) |
- |
220 |
|
|
Долг |
непрерывный |
||
|
Время переключения на IS0 6403 |
ВКЛ (мс) |
от 25 до 45 |
от 10 до 20 |
|
ВЫКЛ (мс) |
от 10 до 25 |
от 15 до 40 |
|
|
Защита по DIN |
IP 65 |
||
|
Частота переключения (циклов/ч) |
до 15000 |
до 7200 |
|
|
При электрических соединениях защитный проводник (PE) |
|||
Функции:
▶ Золотниковый распределитель с прямым электромагнитным управлением, высокопроизводительная версия
▶ Соленоиды постоянного или переменного тока с мокрым контактом и съемной катушкой
▶ Электромагнитная катушка может поворачиваться на 90°.
▶ Электрические соединения как отдельные, так и централизованные.
▶ При замене катушки нет необходимости открывать герметичную камеру.
▶ Ручное управление, опционально
▶ Схема подключения по DIN 24 340, форма A, ISO 4401 и CETOP – RP 121H
Приложение:
Распределители типа 4WE 6 Y представляют собой золотниковые распределители с электромагнитным управлением. Они контролируют начало, остановку и направление жидкости.
По существу гидрораспределители 4WE 6 состоят из корпуса (1), одного или двух соленоидов (2), золотника управления (3) и одной или двух возвратных пружин (4). В обесточенном состоянии золотник управления (3) удерживается в нейтральном или исходном положении с помощью возвратных пружин (4) (кроме импульсных золотников). Золотник управления (3) приводится в действие через соленоиды с мокрым штифтом (2). . Сила соленоидов (2) действует через плунжер (5) на золотник управления (3) и перемещает его из нейтрального положения в требуемое конечное положение. Это обеспечивает свободный поток от P к A и от B к T или P. к Б и А к Т.
Когда соленоид (2) обесточен, золотник управления (3) возвращается в нейтральное положение с помощью возвратных пружин (4).
Дополнительный ручной дублер (6) позволяет перемещать золотник управления (3) без подачи питания на соленоид.
Структурная схема WE 6 61B
