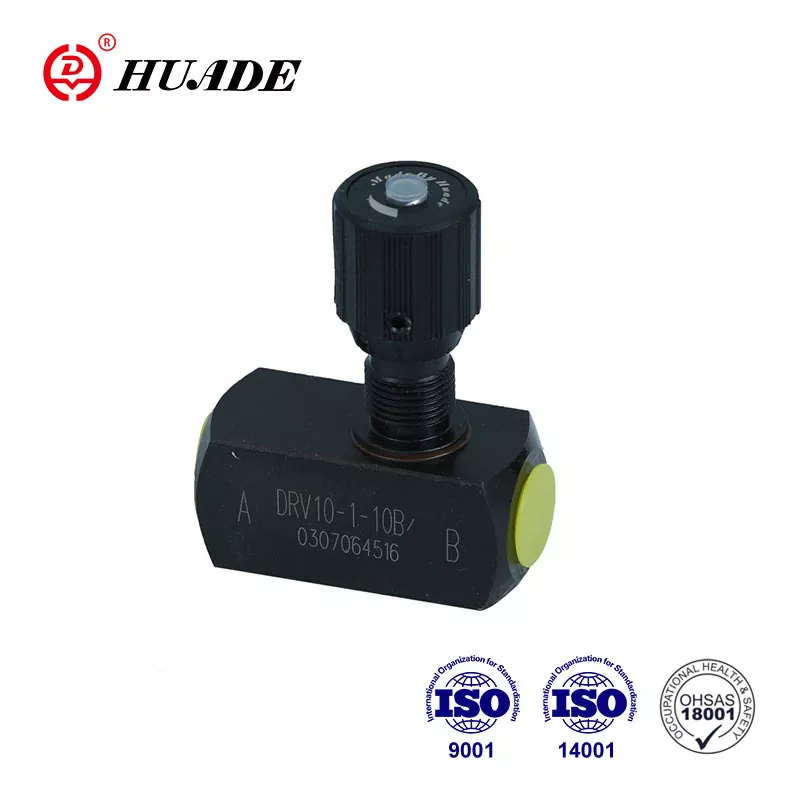

Дроссельный обратный клапан DRV

Клапаны типа DRV – это дроссельный/обратный клапан. Этот клапан имеет простую конструкцию и широко используется. Благодаря двум долгосрочным сотрудничествам с Rexroth, гидравлические дроссельные клапаны Huade® могут соответствовать качеству аналогичной продукции международных брендов. Они являются доступной альтернативой этим брендам первого уровня. Huade® — известная торговая марка в Китае.

Параметр продукта дроссельного обратного клапана DRV

Материал	Сталь	Латунь	Нержавеющая сталь
Макс. допустимое рабочее давление (МПа)	до 35	до 15	до 35
Давление открытия обратного клапана (тип DRV)	0,05 (давление открытия доступно при необходимости)
Жидкость	Минеральное масло или эфир фосфорной кислоты
Диапазон температуры жидкости (℃)	от -30 до +80
Диапазон вязкости (мм²/с)	от 10 до 800
Положение установки	необязательный

Особенности продукта и применение дроссельного обратного клапана DRV

Функции:

▶ Резьбовое соединение

▶ Монтаж на плите

Приложение:

Дроссельные/обратные клапаны типа DRV служат для точного регулирования потока масла в одном направлении и обеспечения свободного обратного потока в противоположном направлении.

Разрез и условное обозначение дроссельного обратного клапана DRV

Дроссельно-обратный клапан DRV состоит из корпуса (1), регулировочной ручки (2) со стопорным устройством (3). Поворотом регулировочной ручки (2) влево шпиндель (4) с дроссельным штифтом (5) увеличивает проходное сечение (6) до максимального значения. Поворачивая регулировочную ручку (2) вправо, шпиндель (4) с дроссельным штифтом (5) уменьшает проходное сечение (6) до полного закрытия без утечек. Для повторной настройки на верхнем конце шпинделя (4) предусмотрена цветная шкала (7). Область цветного треугольника (8), показывающая, насколько далеко открыт клапан (чем больше цветной треугольник, тем больше отверстие). . Настройка расхода фиксируется стопорным устройством (3).

Конструкция дроссельного обратного клапана DRV

Символ дроссельного обратного клапана DRV
