Что такое гидравлическая станция и как она работает? - Полное руководство 2025

Представьте себе, что вы можете поднять 50 тонн одним нажатием кнопки или управлять массивной строительной техникой с точностью до миллиметра. Это не научная фантастика – это невероятная реальность: гидравлические станции работают каждый день по всему миру!

Гидравлические станции по-прежнему играют важную роль в современной промышленности, и они не только не являются устаревшей технологией, но и быстро развиваются, чтобы соответствовать требованиям 21 века. Интеграция электрогидравлического сервоуправления, мониторинга Интернета вещей, частотно-регулируемых приводов и других интеллектуальных технологий создает новое поколение гидравлических систем, которые сочетают в себе традиционные преимущества мощности с современной эффективностью и интеллектом.

Гидравлическая станция, также известная как гидравлическая силовая установка, система HPU или гидравлическая насосная станция, — это гораздо больше, чем просто промышленное оборудование. Это бьющееся сердце бесчисленных отраслей, усилитель силы, позволяющий людям сворачивать горы, и точный инструмент, формирующий наше будущее.

В этом подробном руководстве мы раскроем секреты этих чудес инженерной мысли – от фундаментальных принципов до передовых инноваций 2025 года. Являетесь ли вы начинающим инженером, любознательным студентом или профессионалом, стремящимся углубить свои знания, вы скоро узнаете, как гидравлические станции совершают революцию в промышленности и открывают возможности, которые всего несколько десятилетий назад казались невозможными.

Что такое гидравлическая станция?

Основное определение

Гидравлическая станция — это комплексная энергетическая система, которая перекачивает жидкость (обычно масло) под высоким давлением для работы гидравлического оборудования. Это похоже на мощный водяной насос, но вместо того, чтобы перекачивать воду для вашего сада, он перекачивает специальное масло для питания тяжелой техники.

Гидравлическая станция включает в себя несколько ключевых частей, работающих вместе:

• Насос для создания давления
• Мотор для запуска насоса
• Резервуар для хранения гидравлической жидкости
• Клапаны для регулирования расхода и давления
• Фильтры для поддержания чистоты жидкости

Наука, лежащая в основе гидравлических станций

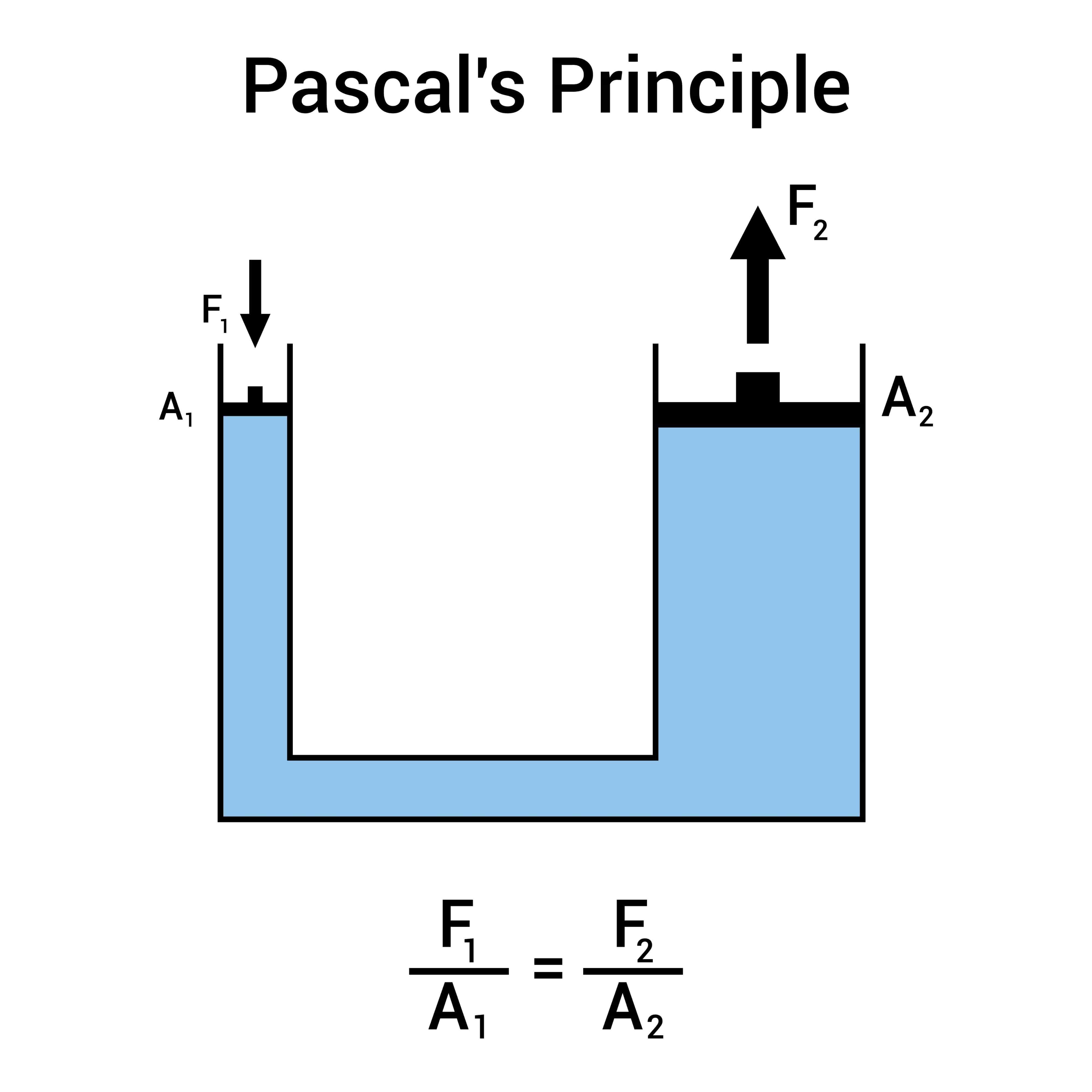

Закон Паскаля – Фонд

Гидравлическая станция — это комплексная энергетическая система, которая перекачивает жидкость (обычно масло) под высоким давлением для работы гидравлического оборудования. Это похоже на мощный водяной насос, но вместо того, чтобы перекачивать воду для вашего сада, он перекачивает специальное масло для питания тяжелой техники.

Вот простой способ понять это: представьте, что у вас есть воздушный шар с водой. Когда вы сжимаете одну часть, давление распространяется внутри шарика одинаково. Гидравлические системы используют этот принцип для передачи мощности.

Как умножается сила

Настоящее волшебство происходит, когда гидравлические системы умножают силу. Вот как:

Если у вас есть два соединенных цилиндра – один маленький и один большой – и вы нажмете на маленький, большой будет толкаться вверх с гораздо большей силой. Компромисс заключается в том, что большой цилиндр перемещается на меньшее расстояние.

Вот почему гидравлические домкраты могут поднимать тяжелые автомобили с помощью небольшого ручного насоса!

Свойства гидравлической жидкости

Жидкость, используемая в гидравлических системах, — это не просто жидкость. Он обладает особыми свойствами:

• Несжимаемый:В отличие от воздуха (который легко сжимается), гидравлическое масло сжимается незначительно. Это означает, что все создаваемое вами давление передается непосредственно на выполнение работы.
• Смазка:Жидкость также смазывает все движущиеся части, уменьшая износ.
• Теплопередача:Это помогает отводить тепло от горячих компонентов.
• Стабильный:Хорошая гидравлическая жидкость не разрушается легко под давлением и нагреванием.

Рассчитывается на основе расхода и давления.

Компоненты производства электроэнергии

Гидравлический насос

Насос – это сердце любой гидравлической станции. Он всасывает гидравлическую жидкость из бака и выталкивает ее под высоким давлением. Существует три основных типа:

• Шестеренчатые насосы:Просто, надежно и доступно. Подходит для базовых приложений.
• Лопастные насосы:Тише и эффективнее. Используется в условиях средней нагрузки.
• Поршневые насосы:Самый мощный и точный. Используется для тяжелых работ и работ под высоким давлением.

Инновации 2025 года: современные насосы все чаще имеют переменный рабочий объем с электронным управлением, что позволяет оптимизировать расход и давление в реальном времени в зависимости от фактической нагрузки.

Электродвигатель или двигатель

Это обеспечивает механическую мощность для запуска насоса. На большинстве гидравлических станций используются электродвигатели, поскольку они просты в управлении, чисты и надежны. Для портативных агрегатов распространены бензиновые или дизельные двигатели.

Развитие к 2025 году: частотно-регулируемые приводы (ЧРП) теперь являются стандартом для большинства промышленных установок, позволяя двигателям работать на оптимальных скоростях и значительно снижая потребление энергии.

Гидравлический бак (резервуар)

Резервуар хранит гидравлическую жидкость и служит нескольким целям: обеспечивает подачу к насосу, позволяет пузырькам воздуха отделяться, охлаждает жидкость и позволяет загрязнениям оседать. Размер резервуара обычно в 2–3 раза превышает скорость потока насоса в минуту.

Компоненты управления и безопасности

• Клапан сброса давления:Важнейший компонент безопасности. Когда давление становится слишком высоким, этот клапан автоматически открывается, чтобы предотвратить повреждение.
• Распределительные клапаны:Они контролируют направление потока жидкости (выдвигаются, втягиваются или останавливаются).Современные электрогидравлические пропорциональные клапаны обеспечивают бесступенчатое управление.
• Клапаны регулирования потока:Şöhrətpərəstlik
• Фильтры:Удалите грязь, металлические частицы и воду.Интеллектуальная фильтрация (2025 г.). Современные фильтры включают датчики засорения, которые предупреждают операторов до того, как ограничение потока станет проблематичным.

Передовые системы мониторинга и управления

• Манометры и датчики:Современные системы сочетают в себе датчики с цифровыми датчиками для мониторинга в реальном времени и срабатывания предохранительных механизмов.
• Мониторинг температуры:Усовершенствованные системы предлагают многоточечное зондирование и прогнозирование предупреждений о тепловых проблемах.
• Электронные контроллеры и ПЛК:Большинство промышленных станций теперь оснащены контроллерами, готовыми к Индустрии 4.0, с облачной интеграцией для удаленного мониторинга и оптимизации.

Современные инновации в гидравлических технологиях (2025 г.)

Электрогидравлические сервосистемы

Электрогидравлические сервосистемы представляют собой новейшую технологию гидравлического управления, сочетающую мощь гидравлики с точностью электронного управления.

Что такое сервогидравлические системы?

Электрогидравлическая сервосистема использует электронное управление с обратной связью для достижения чрезвычайно точного позиционирования, контроля силы и профилей движения. В отличие от обычных гидравлических систем с простыми двухпозиционными клапанами, сервосистемы непрерывно регулируют положение клапана тысячи раз в секунду для достижения точной производительности.

Преимущества сервогидравлической технологии

• Экстремальная точность:Точность позиционирования в пределах микрометров.
• Программируемая производительность:Сохраняйте и вызывайте сложные профили движения.
• Энергоэффективность:Гидравлическая энергия используется только при фактическом выполнении работы.
• Лучшее качество продукции:Стабильная и повторяемая производительность улучшает результаты производства.

Интернет вещей и интеллектуальные системы мониторинга

Интеграция технологии Интернета вещей (IoT) превращает гидравлические станции из пассивного оборудования в интеллектуальные, самосознательные системы.

• Мониторинг состояния в реальном времени:Постоянно отслеживает состояние жидкости, состояние компонентов (вибрация, время отклика) и рабочие параметры.
• Прогнозное обслуживание:Алгоритмы машинного обучения анализируют данные датчиков, чтобы прогнозировать отказы компонентов за несколько дней или недель, сокращая время незапланированных простоев на 50–70%.
• Интеграция:Подключается к ERP и производственным системам для автоматического планирования технического обслуживания.

Гибридные гидравлическо-электрические системы

Новейшим рубежом в 2025 году станет появление гибридных систем, сочетающих гидравлическую мощность с технологией электропривода. Сюда входят электрогидравлические приводы (EHA) и системы рекуперации энергии, которые улавливают энергию во время замедления.

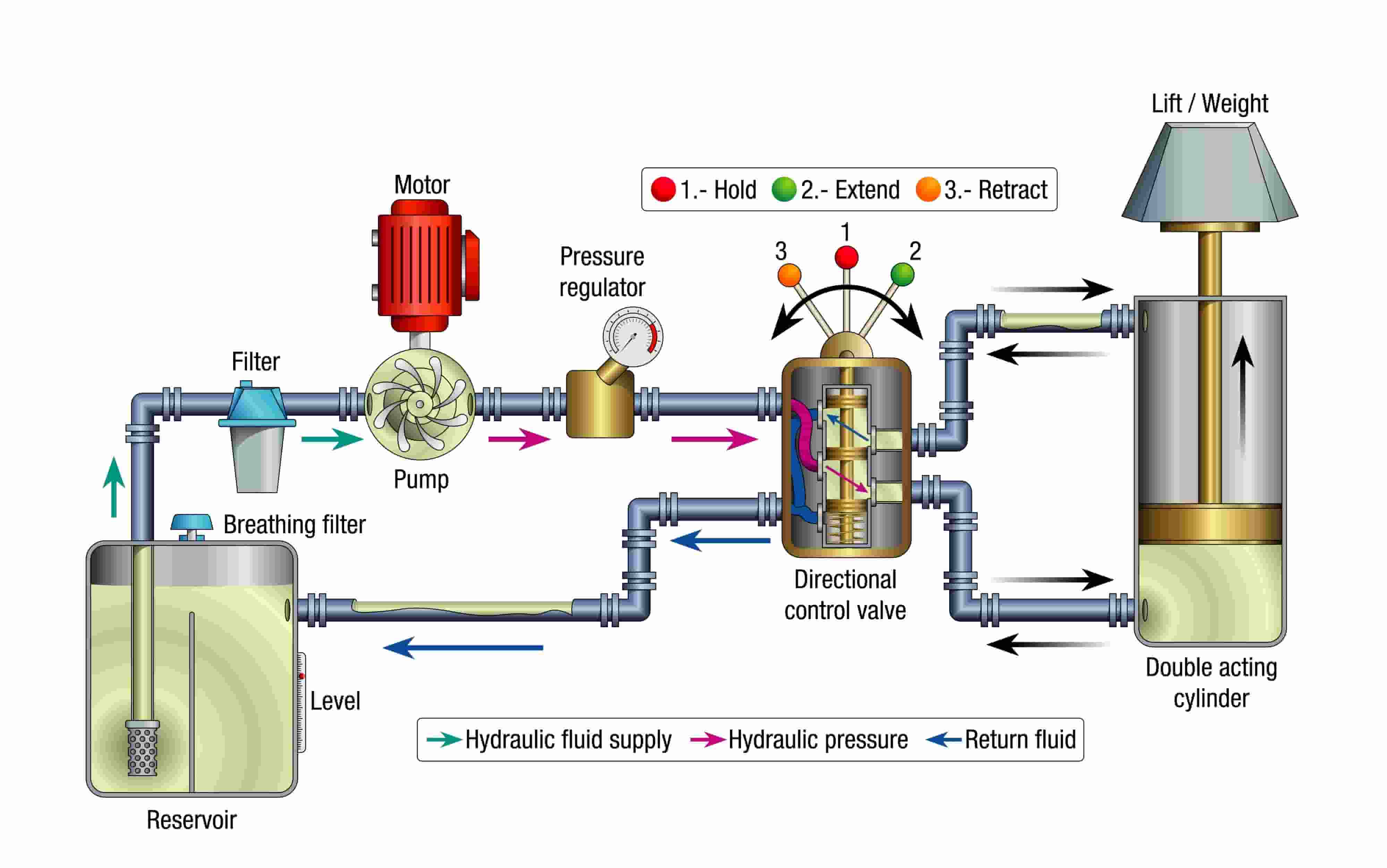

Как работают гидравлические станции: пошаговый процесс

Понять, как работает гидравлическая станция, будет проще, если вы проследите весь путь жидкости:

1. Потребление жидкости:Насос всасывает жидкость из бака через сетчатый фильтр.
2. Герметизация:Насос сжимает жидкость и подает ее в систему под высоким давлением (от 500 до 10 000+ фунтов на квадратный дюйм).Особенность 2025 года: Насосы переменной производительности автоматически регулируют производительность в соответствии с потребностями.
3. Управление потоком:Клапаны направляют жидкость туда, где она необходима, действуя как регулировщики дорожного движения. Пропорциональные клапаны обеспечивают плавное и переменное управление.
4. Производительность работы:Жидкость под давлением достигает приводов (цилиндров/двигателей), где гидравлическая энергия преобразуется обратно в механическую энергию.
5. Обратный поток:Жидкость возвращается в бак через возвратные фильтры для улавливания загрязнений.
6. Кондиционирование:Вернувшись в бак, жидкость остывает, выпускает пузырьки воздуха и оседает перед следующим циклом.

Открытые и закрытые системы

• Открытый цикл:Жидкость возвращается непосредственно в бак. Преимущества: лучшее охлаждение, более простая конструкция, более низкая стоимость.
• Закрытый цикл:Жидкость циркулирует непосредственно между насосом и приводами. Преимущества: Более компактный, более высокая эффективность, более быстрый отклик.

Типы гидравлических станций

По конфигурации насоса

• Фиксированное смещение:Просто, надежно, недорого. Хорошо подходит для приложений с постоянной скоростью.
• Переменное смещение:Повышенная энергоэффективность и контроль. Современный стандарт промышленных приложений.

По источнику питания

• Электрический:Чаще всего встречается на заводах. Точный, чистый, простой в автоматизации.
• С приводом от двигателя:Бензин или дизель. Портативный и независимый, идеально подходит для работы на открытом воздухе.

По портативности

• Стационарный:Стационарно установленный, большего размера, обслуживает несколько машин.
• Портативный:Автономный, на колесном или ручном ходу, для эксплуатации в полевых условиях.

По номинальному давлению

• Низкое давление (<1000 фунтов на квадратный дюйм):Базовые приложения, более простое обслуживание.
• Среднее давление (1000–3000 фунтов на квадратный дюйм):Стандартное промышленное использование.
• Высокое давление (>3000 фунтов на квадратный дюйм):Максимальная мощность в минимальном пространстве. Тяжёлая работа.

Приложения в разных отраслях

Строительство и тяжелое оборудование

• Экскаваторы:Управление стрелой, рукояткой, ковшом и гусеницами.
• Краны:Обеспечение плавного управления подъемом с контролем безопасной нагрузки.
• Бетононасосы:Проталкивание бетона через длинные шланги.

Производство и промышленность

• Станки:Листогибочные прессы, гидравлические прессы, литье под давлением.
• Обработка материалов:Вилочные погрузчики, позиционирование конвейеров, роботизированные системы.

Сельское хозяйство и фермерство

• Тракторы:Гидроусилитель руля, управление навесным оборудованием, погрузчики.
• Сбор урожая:Комбайны и пресс-подборщики используют гидравлику для обработки урожая.

Автомобильная промышленность и транспорт

• Автомобильные подъемники:Незаменим для ремонтных мастерских.
• Мусоровозы:Уплотняющие механизмы.
• Самосвалы:Подъем и опускание кровати.

Морской, морской и аэрокосмический сектор

• Морской пехотинец:Рулевые системы, палубные краны, якорные брашпили.
• Оффшор:Буровые установки и манипуляции с трубами (часто с дистанционным мониторингом).
• Самолет:Шасси, органы управления полетом, тормоза (высоко резервированные системы).

Факторы производительности и преимущества

Ключевые показатели эффективности

• Расход (галлон/мин/л/мин):Определяет скорость.
• Рабочее давление (PSI/Бар):Определяет силу.
• Мощность (л.с.):Рассчитывается на основе расхода и давления.
• Эффективность:Обычно 70-85%. VFD могут повысить этот показатель.

Техническое обслуживание и устранение неполадок

Профилактическое обслуживание

• Управление жидкостью:Тестируйте загрязнение ежеквартально. Меняйтесь в зависимости от состояния, а не только от времени.
• Обслуживание фильтра:Проверьте перепад давления. Используйте умные оповещения.
• Проверка компонентов:Следите за шумом насосов, проверяйте клапаны на предмет утечек, осматривайте шланги.

Соображения безопасности

• Опасности давления:Следите за инъекционными травмами и ожогами.
• Опасности, связанные с жидкостью:Следите за инъекционными травмами и ожогами.
• Умные функции:Современные системы имеют автоматические аварийные остановки.

Будущие тенденции и выводы

Будущие тенденции

• Цифровизация и искусственный интеллект:Прогнозная аналитика и цифровые двойники для моделирования.
• Устойчивость:Биоразлагаемые жидкости, рекуперация энергии и углеродно-нейтральные системы.
• Миниатюризация:Компактные системы высокого давления и интегрированные агрегаты.
• Возможности подключения:Интеграция 5G и периферийные вычисления.
• Расширенные материалы:Умные самовосстанавливающиеся уплотнения и композитные компоненты.

Заключение

Гидравлические станции по-прежнему играют важную роль в современной промышленности, и они не только не являются устаревшей технологией, но и быстро развиваются, чтобы соответствовать требованиям 21 века. Интеграция электрогидравлического сервоуправления, мониторинга Интернета вещей, частотно-регулируемых приводов и других интеллектуальных технологий создает новое поколение гидравлических систем, которые сочетают в себе традиционные преимущества мощности с современной эффективностью и интеллектом.

Независимо от того, используете ли вы небольшую портативную установку для обслуживания в полевых условиях или управляете объектом с десятками крупных стационарных гидравлических станций, понимание как фундаментальных принципов, так и передовых инноваций имеет важное значение для максимизации производительности, эффективности и надежности.
