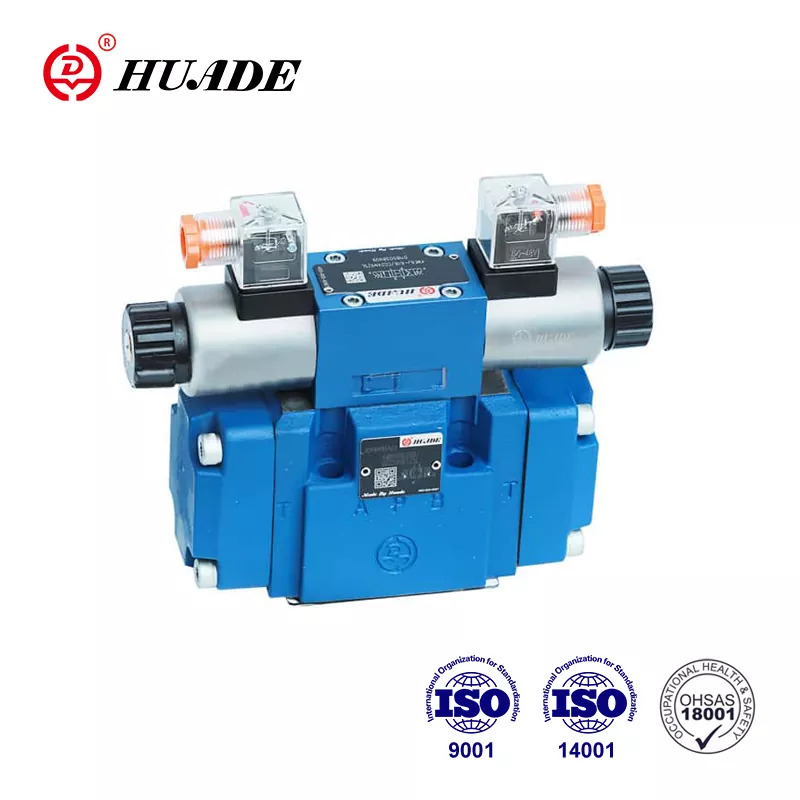

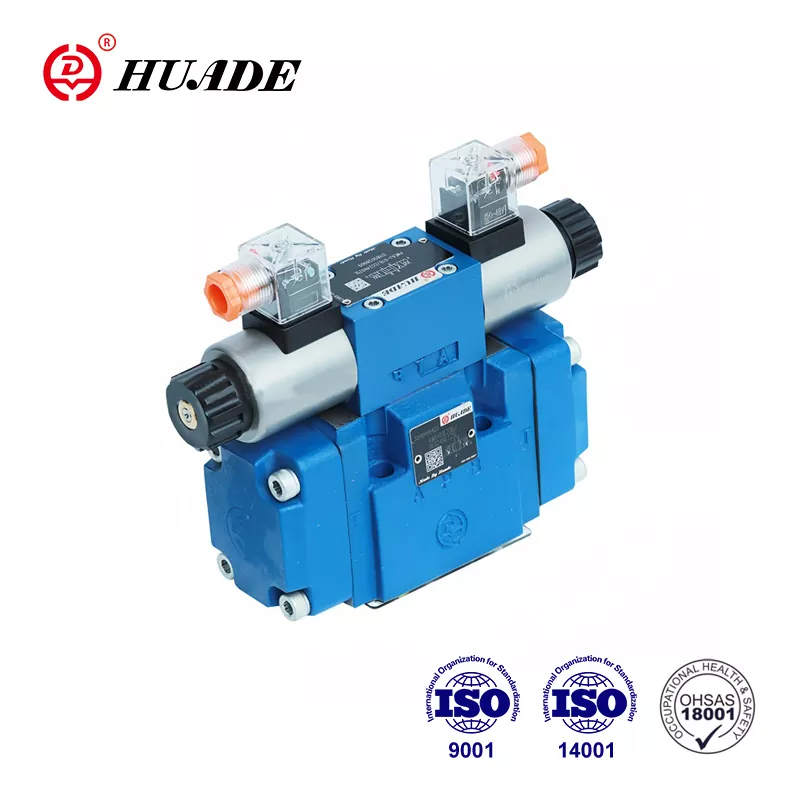

Управляющий клапан направленного 4WEH 16 J

• Особенности продукта: электрогидравлическая эксплуатация, совместимый с Рексротом, конструкция, монтаж подплаты
• Технические характеристики: 4WEH16-серия, максимальное 35 МПа, рабочее давление, соленоиды DC/AC с влажной пинкой/AC
• Приложения: Инженерный механизм, машины, судостроение, аэрокосмическая промышленность, железнодорожный транспорт

Отправить запрос PDF скачатьЗагрузить

Описание продукта

Основанная в рамках стратегического партнерства между правительствами Китая и Германии в 1979 году, Huade Hydraulic имел два долгосрочного опыта сотрудничества с Рексротом. Huade® 4Weh 16 J Electro -гидравлический направленный управляющий клапан является дешевой альтернативой клапану Rexroth в той же серии. Фабрика прошла ISO9001, ISO14001 и OH SAS18001. Huade Hydraulic создает отличный стресс на качество. Чтобы обеспечить высокое качество гидравлических клапанов, завод управляет более чем 750 частями передового производственного оборудования, импортируемого со всего мира. Гидравлические продукты Huade® широко используются в машиностроении и строительстве, машинах, защите окружающей среды, судостроении, аэрокосмическом, железнодорожном транспорте, военной промышленности и других областях.

Параметр продукта направленного управляющего клапана 4WEH 16 J

Тип 4WEH16
Оперативное давление, макс. (MPA) -Порт П, А, б		H-4WEH16	4WEH16
		до 35	до 28
Порт т	Пилот -масляной слив внешний (МПа)	до 25	до 25
	Пилотное масло предохранитель (МПа)	соленоид (DC)	соленоид (AC)
		до 16	до 10
		Это невозможно для центрированного давления 3-позиционный клапан для пилотирования внутреннего потока масла
Порты	Пилот -масляной слив внешний (МПа)	= 16	～ 10
Пилотное давление мин.	Пилот -масляной слив внешний (МПа) Пилотная поставка нефти внутренняя (МПА)	3-позиционный клапан, 1,2 2-позиционный клапан, с смещением пружины 1.2 2-позиционный клапан с гидравлическим смещением 1.2


	Пилотная поставка нефти внутренняя (МПА)	Для катушек C, F, G, H, P, T, V, Z, S, S (с помощью предварительной загрузки клапан или достаточно большой поток) 0,45
Эксплуатационное давление. максимум (MPA)		до 25
Гидравлическая жидкость		Минеральные масла или фосфатный эфир
Диапазон температуры жидкости давления (℃ ℃）		-30 ～+80
Диапазон вязкости (мм2/с)		10 ～+800

Функция продукта и применение направленного управляющего клапана 4WEH 16 J

Функции:

▶ Клапаны, используемые для управления начальной остановкой и направлением потока жидкости

▶ Электрогидравлическая операция (WEH), гидравлическая операция (WH)

▶ Для монтажа в субпенте

▶ Пружина или ориентированная на давление, пружина или гидравлическое смещение

▶ Соленоиды с влажной пинкой или соленоидом переменного тока, необязательные

▶ Переопределение ручного, необязательное

▶ Электрическое соединение как индивидуальное или центральное соединение

▶ Регулировка времени сдвига, необязательная

▶ Предварительно загрузочный клапан в P-канале основного клапана, необязательный

▶ Вспомогательное оборудование в лист данных

Регулировка хода на главной катушке, дополнительная

Регулировка хода и/или индикатор положения конечного положения, необязательный

Механический или индуктивный предельный переключатель (тип близости) на главной катушке, необязательный

▶ Образец порта в DIN 24 340 Форма A, ISO 4401 и CETOP - RP 121H

Приложение:

Направленные управляющие клапаны 4WEH 16 J используются для управления начальной остановкой и направлением потока жидкости.

Функции, раздел направленного управляющего клапана 4WEH 16 J

Направленные клапаны Тип 4WEH ..

Клапаны типа-это направленные катушки с электрогидравлической работой

Направленные клапаны в основном состоят из основного клапана с корпусом (1), основной контрольной катушки (2), одного или двух возвращаемых пружин и пилотного клапана (4) с одним или двумя соленоидами.

Основная контрольная катушка (2) в главном клапане удерживается в нейтральном или в начальном положении либо пружинами.

Cutaway View 4WHH
