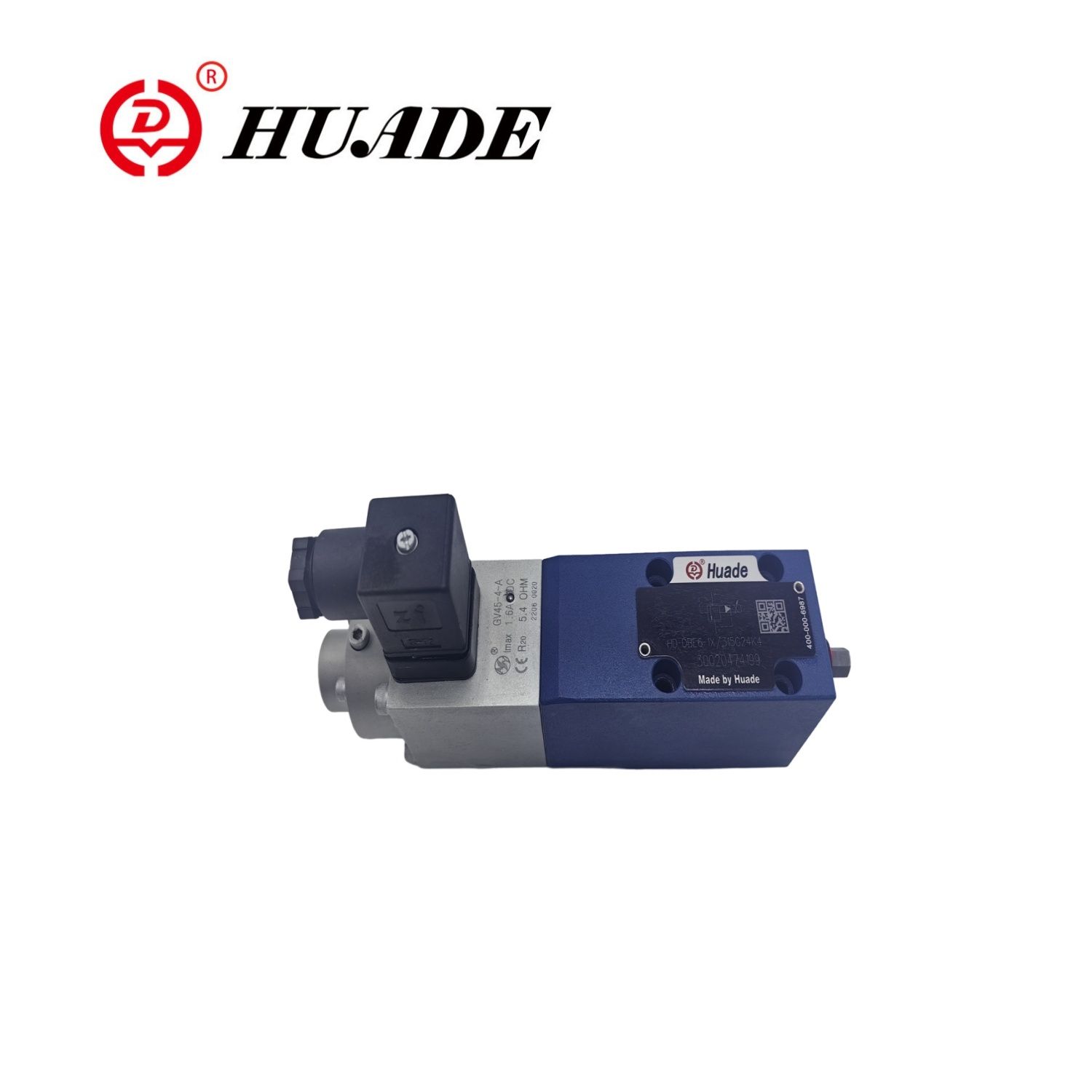

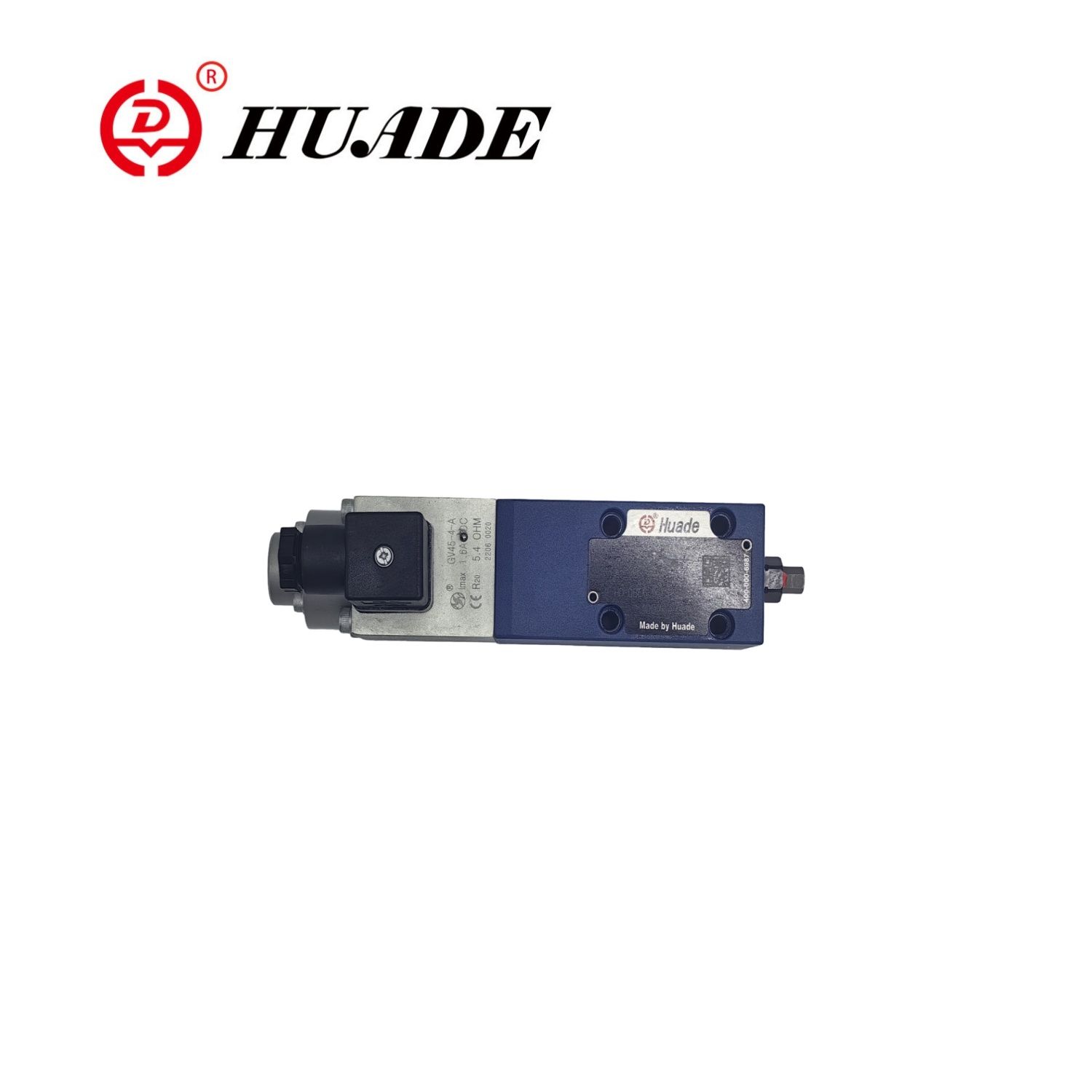

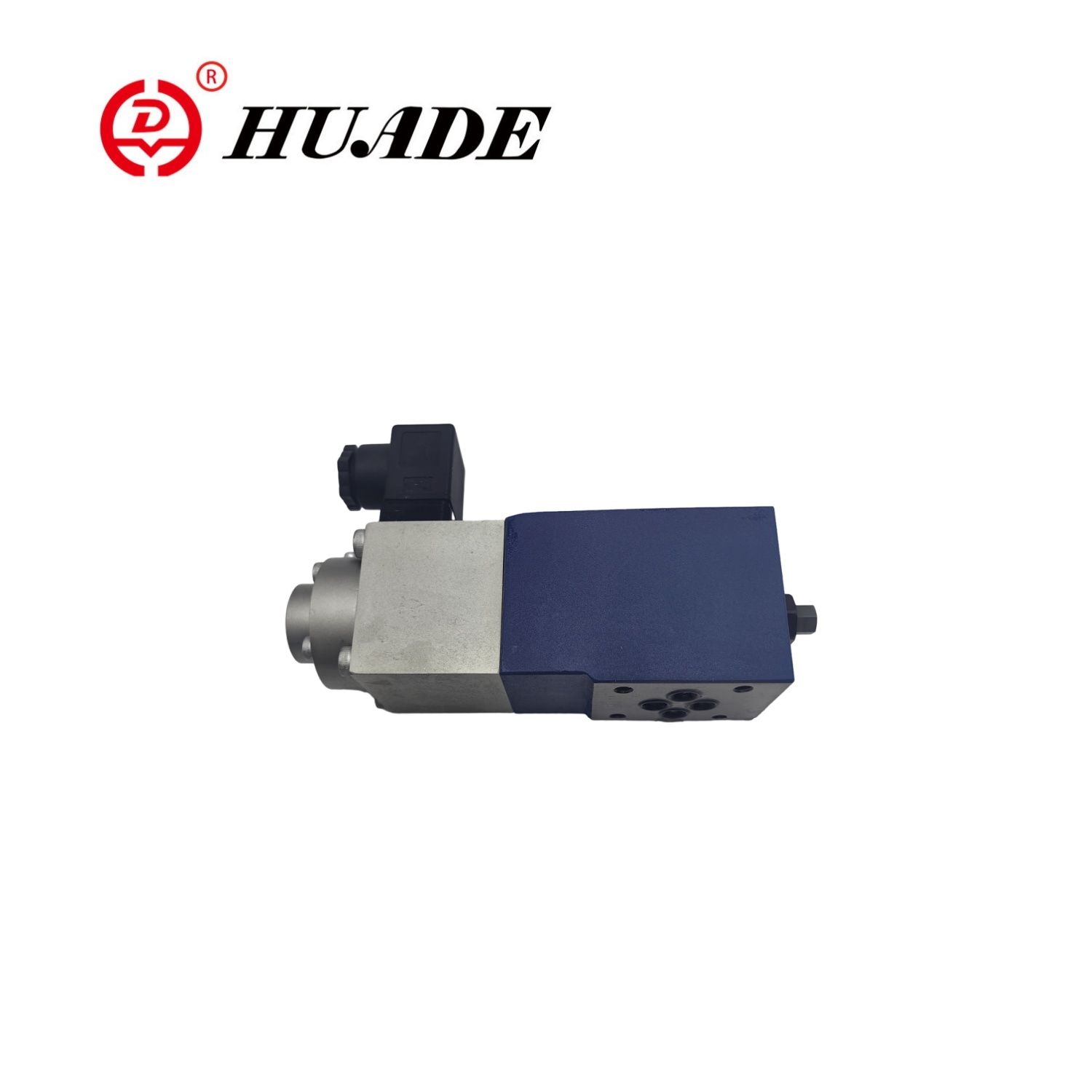

Пропорциональный клапан снятия давления zdbe-1x

Model:

В качестве распределительной компании Huafilter поставляет пропорциональный клапан снятия давления ZDBE-1X. Гидравлические пропорциональные клапаны Huade сертифицированы международной авторитетной системой качества и используют передовые технологии производства, что эффективно снижает производственные затраты. Это гарантирует, что гидравлические клапаны Huade сохраняют высокое качество, будучи более доступным. Гидравлические пропорциональные клапаны Huade продаются по всему миру с высокой качеством и хорошей ценой.

Отправить запрос PDF скачатьЗагрузить

Описание продукта

Пропорциональный рельефный клапан ZDBE-1X контролирует положение катушки клапана через пропорциональный соленоид, тем самым достигая беспроблемной регулировки давления системы. Пропорциональный клапан ZDBE-1X соответствует требованиям CE, соответствует международным стандартам и совместим с продуктами Rexroth.

Параметр продукта пропорционального снятия давления клапан ZDBE-1X

Общий
Установка		необязательный
Диапазон температуры хранения (℃)		-20 до +80
Диапазон температуры окружающей среды	DBE и ZDBE (℃)	-20 до+70
	DBEE и ZDBEE (℃)	-20 до +50
Масса	DBE и ZDBE (кг)	2.4
	DBEE и ZDBEE (кг)	2.5
Гидравлический (измеренный при ʋ = 46 мм2/с и t = 40 ° C ± 5 ℃
Максимум эксплуатационное давление	Порты P: P1-P2: A1-A2: B1-B2 MPA	31.5
	Порт T MPA	5
Максимум устанавливаемое давление	Стадия давления 5 МПа	5
	Стадия давления 10 МПа	10
	Стадия давления 20 МПа	20
	Стадия давления 31,5 МПа	31.5
Мин Установимое давление при значении сигнала 0 МПа	Смотрите характерные кривые
Вернуть порт давления A; с внешним пилотным дренажным маслом (Y)	отдельно и с нулевым давлением на бак
Пилотный поток масла L/мин	0,6o1.2
Максимум поток L/мин	30
Давление жидкости	Минеральное масло (HL, HLP) до DIN 51 524
Диапазон температуры жидкости давления	-20to+80
Диапазон вязкости мм2/с	15-380

Электрический	24 В.
Min.control ток (MA)	100
Max.control Current Ma	1600
Соленоидная катушка сопротивление	Холодное значение при 20 ° C (ω)	0.54
	Макс.	7.8
Долг	100
Электрические соединения	DBE и ZDBE	С компонентом заглушки до DIN EN 175 301 ~ 803
		Подключаемый разъем к DIN EN 175 301-803
	DBEE и ZDBEE	С компонентом подключения DLN 43 563-AM6-3
		Подключаемый разъем Toe DIN 43 563-BF6-3
Защита клапана до DIN 40 050	IP 65
Электроника управления для DBEE и ZDBEE	Интегрирован в клапан
Для DBE и ZDBE
Усилитель в аналоге формата формата Eurocard	HD-VT-VSPA1-1-1x/

Функция продукта и применение пропорционального клапана смягчения давления ZDBE-1X

Функции:

▶ Клапан для ограничения давления системы

▶ Приведение в действие через пропорциональные соленоиды

▶ Для монтажа в подтчике или дизайна сэндвич -пластин

▶ Клапан и управление электроникой из одного источника

Приложение:

Пропорциональный рельефный клапан ZDBE-1X широко используется в различных гидравлических системах, которые требуют точного контроля давления, таких как строительное оборудование, металлургическое оборудование, судостроение и другие поля.

Функция и участок пропорционального клапана смягчения давления ZDBE-1X

Пропорциональные клапаны смягчения давления, типы HD-ZDBE приводятся в действие с помощью пропорционального соленоида. Эти клапаны используются для ограничения давления системы. С этими клапанами можно безразлично отрегулировать давление системы, которое должно быть ограничено, по отношению к значению команды электрического.

Эти клапаны в основном состоят из пропорционального соленоида (1), корпуса (2), картриджа клапана (3), катушки (4) и пилотной поппер (8). Пропорциональный соленоид преобразует электрический ток пропорционально в механическую силу. Увеличение тока вызывает соответствующий рост силы соленоида. Камера соленоидной арматуры заполнена гидравлической жидкостью и сбалансирована. Настройка давления системы осуществляется через пропорциональные соленоиды (1) по отношению к значению команды. Давление, возникающее в результате системы в порту P, действует в правой части катушки (4). В то же время давление системы действует через линию управления (6), которая оснащена отверстием (5) на подпружиненной стороне катушки (4). Через дальнейший риф (7) давление системы действует на пилотную попету (8) против силы пропорционального соленоида (1). Как только давление системы достигло предварительного значения, пилотный Poppet (8) поднимает с сиденья. В зависимости от модели, пилотное масло теперь может вытекать извне через порт A (Y) или внутри в бак, это влияет на ограничение давления на пружине нагруженной стороной катушки (4). Если давление системы продолжает немного подниматься, то более высокое давление на правой стороне катушки толкает катушку влево в позицию управления P до T. при минимальном токе управления, соответствующим значению команды нулевым, будет установлено минимальное установочное давление.

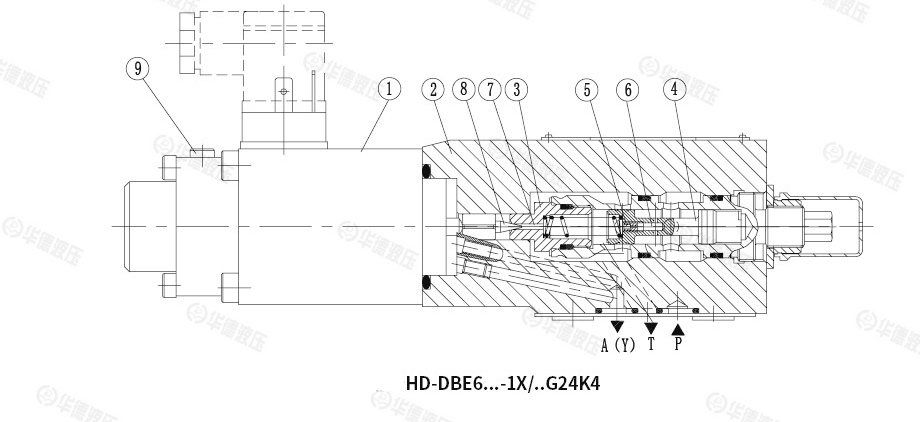

Структура пропорционального клапана смягчения давления zdbe-1x

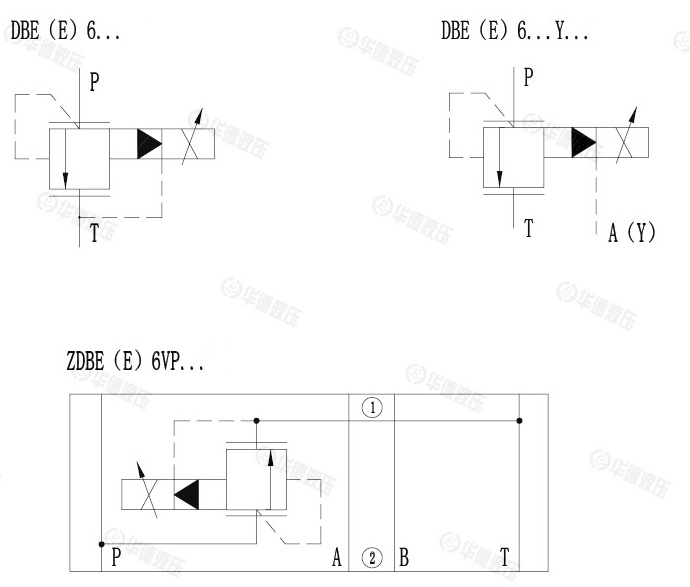

Символ пропорционального клапана смягчения давления zdbe-1x
