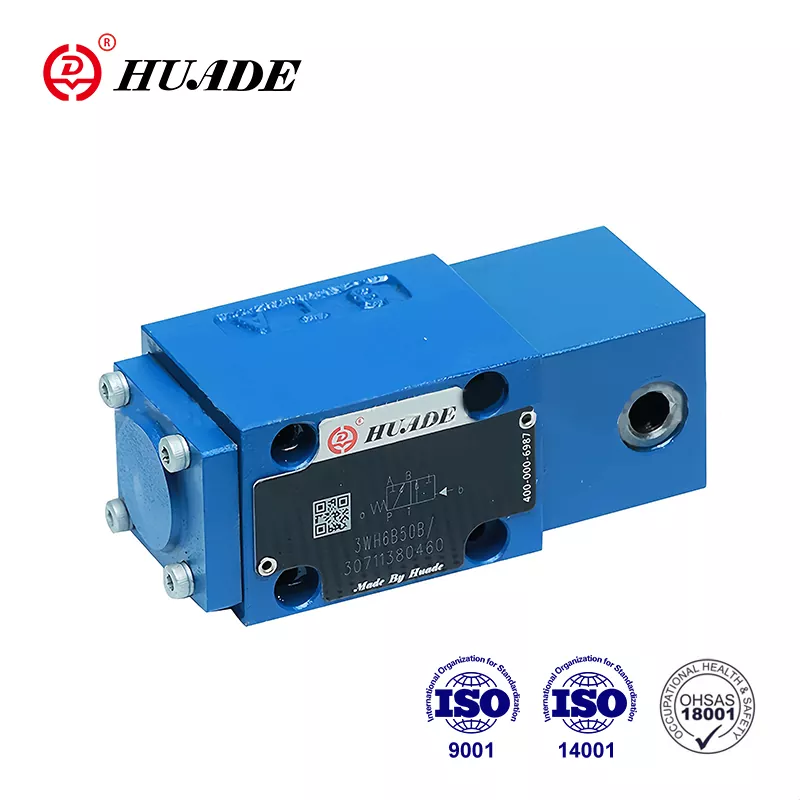

Направленный клапан управления

• Особенности продукта: капельница с прямым управлением, гидравлически/пневматически управляемый, совместимый с Рексротом дизайн с опциями затрат
• Технические характеристики: размер 6/10, максимальное давление 31,5 МПа, поток до 60/120 л/мин, монтаж подножки ISO4401/CETOP-RP121H
• Приложения: морские гидравлические системы, контроль промышленного потока для операций остановки/начала/направления

Отправить запрос PDF скачатьЗагрузить

Описание продукта

Будучи ведущим производителем гидравлической промышленности Китая, Huade Hydraulic имел два долгосрочного опыта сотрудничества с Рексротом. Huade® Rirection Control Type Type WH WH является более продвинутым по технологиям и более долговечен, чем аналогичные продукты в этой линии. Huade управляет более чем 750 частями передовым производственным оборудованием, импортированным со всего мира, чтобы обеспечить высокое качество гидравлических продуктов. Он более продвинут в технологиях и более долговечен, чем аналогичные продукты в этой линии. Фабрика подходит к международным стандартам, а именно: ISO9001, ISO14001 и OH SAS18001. Серия направленных клапанов, полученных Huade Hydraulic, широко используется в морской гидравлической системе. Huade владеет огромной группой клиентов в морской промышленности.

Параметр продукта направленного управляющего клапана WH

Размер		6	10
Макс. Оперативное давление	Порты A, B, P (MPA)	до 31.5
	Порт T (MPA)	до 16
С символами A и B -портом T должны использоваться в качестве порта утечки Если рабочее давление больше 16,0 МПа
Поток макс (L/мин)		до 60	до 120
Работа для течения (Положение катушки 0)		Символ Q6%номинальной области поперечного сечения
		Символ W, 3% номинальной площади поперечного сечения
Жидкость		Минеральное масло или фосфатный эфир
Диапазон температуры жидкости давления (℃ ℃）		-20 ～+80
Диапазон вязкости (мм2/с)		2,8 ~ 500
Вес (кг)	1 операционный цилиндр	прибл .2	около 3,5
	2 Рабочий цилиндр	прибл .2.2	около 4.5
Давление графика (МПа)	мин	От 0,6 до 1> давление в баке	0.5
	максимум	20	6

Особенность продукта и применение направленного управляющего клапана WH

Функции:

▶ Прямая эксплуатационная капелька клапана

▶ Два положения клапана с ограничением хода.

▶ Монтаж подножки

▶ Образец монтажа до DIN 24 340 Form A, ISO 4401 и CETOP - RP 121H

Приложение:

Клапаны WH представляют собой гидравлические управляемые направленные клапаны. Они используются для контроля остановки, запуска и направления потока

Функции, раздел направленного управляющего клапана WH

Направленные клапаны в основном состоят из корпуса (1), одного или двух рабочих элементов (2) (гидравлически, пневматического рабочего цилиндра), катушки управления (3), а также один или два возвращающихся пружин (4).

В состоянии покоя контрольная катушка (3) хранится в центре или исходном положении от возвращающихся пружин (3) (кроме импульсного клапана).

Управляющая катушка (3) выдвигается в требуемое положение переключения эксплуатационными элементами.

С Centent, type ..of/.

Гидравлически или пневматически управляемые направленные клапаны также доступны в виде двухпозиционных клапанов с столом (5). Когда эксплуатационные элементы с столом используются, каждая позиция переключения может быть заблокирована.

Без возврата пружины, без затрата, тип .. O/.

При использовании эксплуатационных элементов без возврата пружины и без стока, в состоянии покоя нет определенной позиции переключения.

Структурная диаграмма

Картридж дроссель

Использование дроссельной заслонки картриджа затем необходимо, когда во время процедур переключения в заданных условиях работы происходят, которые превышают пределы производительности клапана.

Он подключен к P-каналу направленного клапана.
