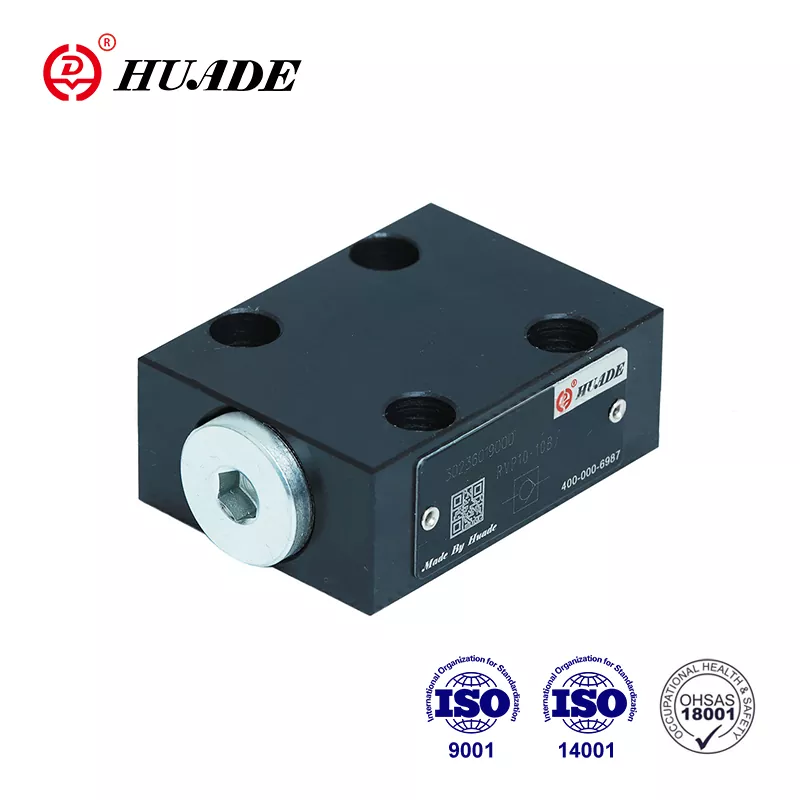

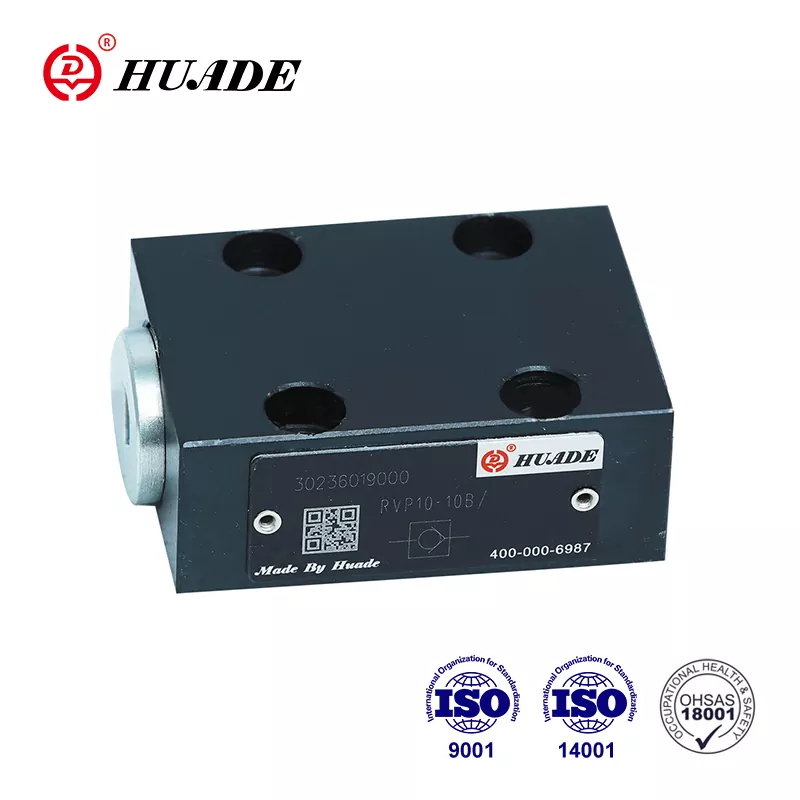

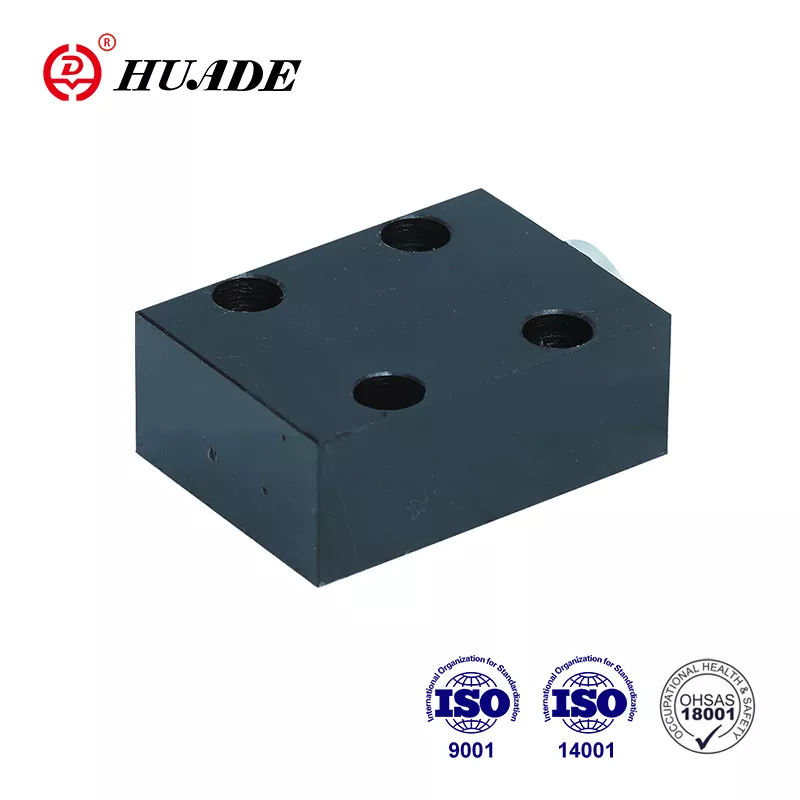

Стратегическое сотрудничество между правительствами Китая и Германии в 1979 году позволило Хуаде внедрить передовые технологии компании Rexroth. Обратный клапан Huade® RVP 12 совместим с RVP 12 компании Rexroth. Продукция Huade соответствует международным стандартам, а именно ISO9001, ISO14001 и OH SAS18001. Завод уделяет большое внимание качеству с помощью хорошей системы контроля, чтобы гарантировать отличное качество всех обратных клапанов RVP 12 перед отправкой с завода. Продукция Huade может широко использоваться в военной промышленности и других областях Китая. Это надежный бренд в Китае.
|
Технические данные |
|||||||||
|
Размер |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Рабочее давление, не более (МПа) |
31.5 |
||||||||
|
Давление открытия (МПа) |
0.05 |
||||||||
|
Жидкость под давлением |
минеральные масла или эфиры фосфорной кислоты |
||||||||
|
Диапазон температур рабочей жидкости (℃) |
-30～+80 |
||||||||
|
Диапазон вязкости (мм2/с) |
2,8~500 |
||||||||
|
Положение крепления |
необязательный |
||||||||
|
Вес (кг) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Функции:
▶ Подсоединение плиты
▶ Герметичное закрытие в одном направлении
Приложение:
Обратный клапан РВП 12 в основном используется на выходе из насоса в качестве обратного клапана и перепускного клапана.
Клапан обратный РВП 12 представляет собой тарельчатую конструкцию с небольшой потерей давления. Структурная схема показана ниже. Его задача предпочтительно закрыть утечку потока в одном направлении и обеспечить свободный поток в противоположном направлении. Он в основном состоит из корпуса (1), тарелки (2), пружины сжатия (3) и седла пружины (4). ). Ход тарелки (2), направляемой по ее внешнему диаметру, ограничивается механическим упором. Встроенная пружина сжатия (3) поддерживает закрывающее движение. Кроме того, пружина сжатия (3) удерживает тарелку (2) в закрытом положении даже при отсутствии потока через клапан.
Символ
Структурная схема
①Корпус ②Тарелка ③Пружина ④Седло пружины
1. Жидкость необходимо профильтровать. Минимальная тонкость фильтра составляет 20 мкм.
2. Резервуар должен быть герметично закрыт, а на входе воздуха должен быть установлен воздушный фильтр.
3. Продукты без монтажной плиты отправляются с завода. Если они вам нужны, заказывайте их специально.
4. Винты крепления клапана должны быть высокой прочности (класс 10.9). Пожалуйста, выберите и используйте их в соответствии с параметром, указанным в книге образцов.
5. Шероховатость поверхности, связанной с клапаном, должна быть 0,8.
6. Обработка поверхности ответной детали должна составлять 0,01/100 мм.
