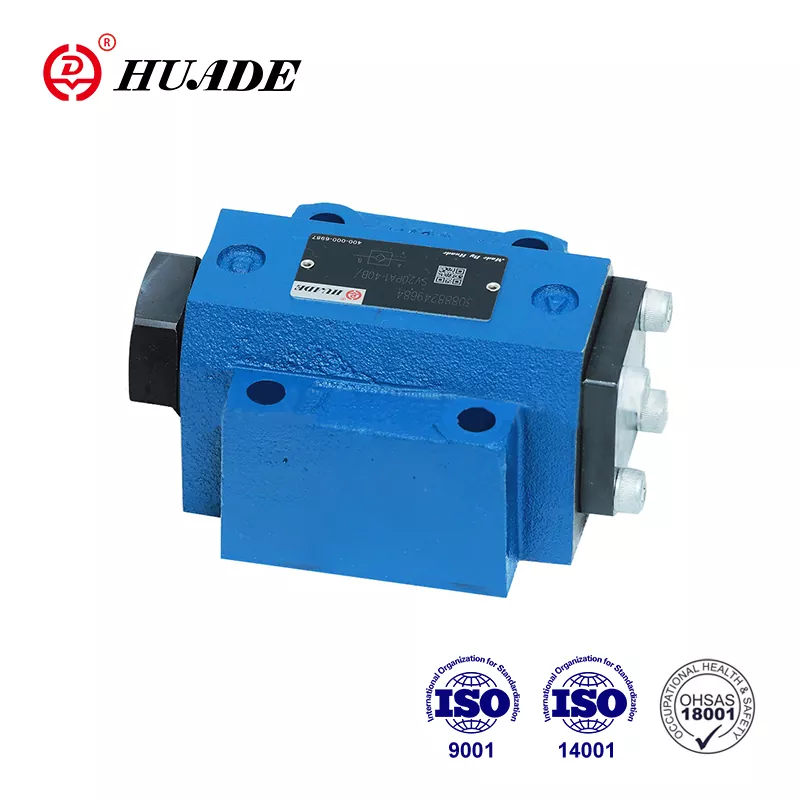

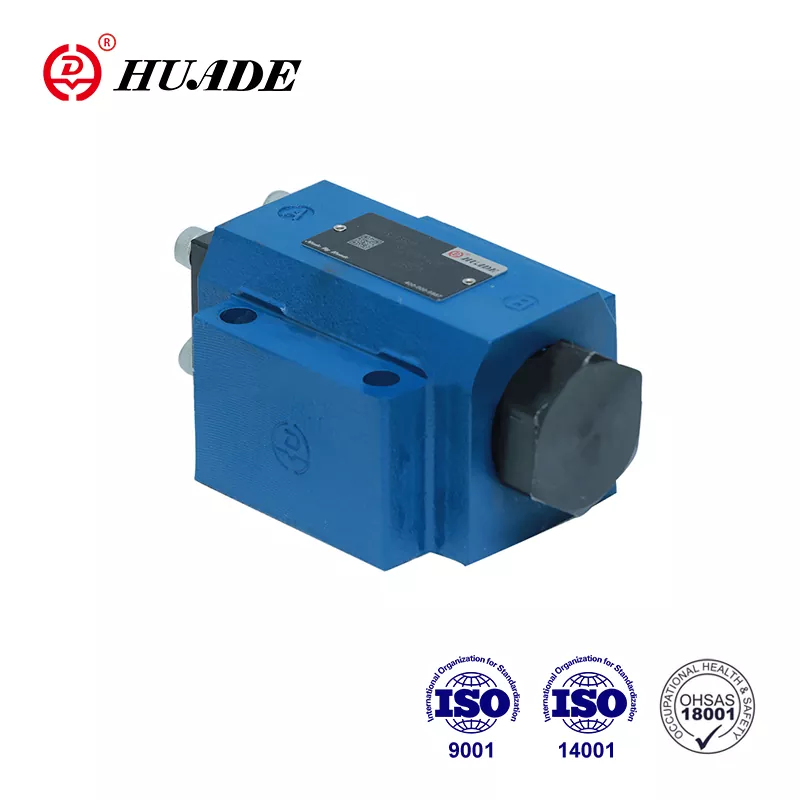

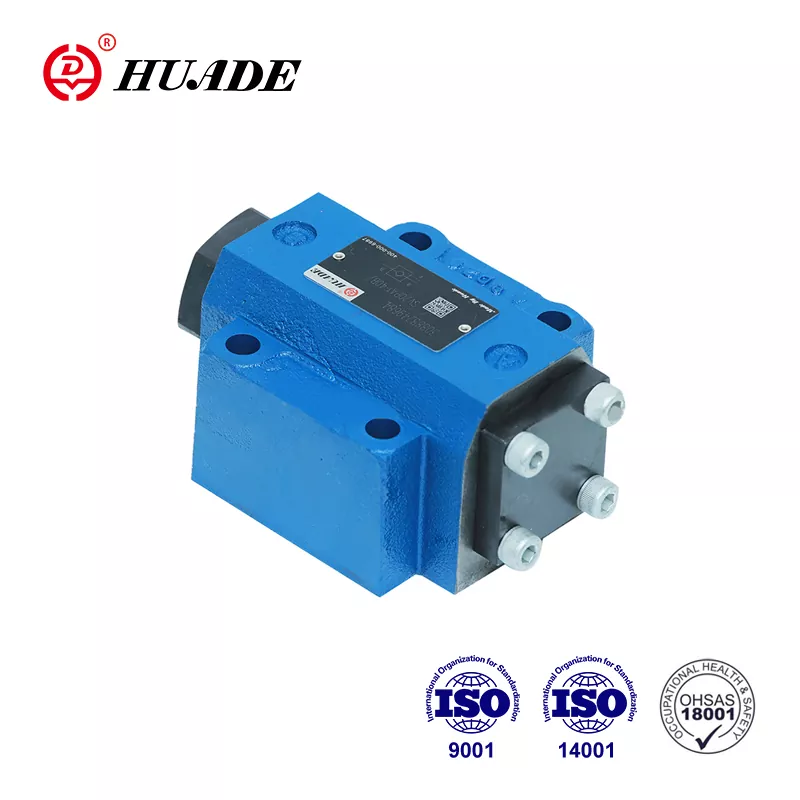

Huade – известный бренд в Китае. После своего основания компания имела два долгосрочных опыта сотрудничества с Rexroth. Он может полностью заменить серию SL, предлагаемую Rexroth. Цена более разумная. Обратные клапаны Huade® серии SL конкурентоспособны благодаря хорошему качеству и более низкой цене. Хуаде уделяет большое внимание качеству. Завод прошел ISO9001, ISO14001 и OH SAS18001. Гидравлические клапаны Huade широко используются в военной промышленности и других областях благодаря превосходным характеристикам. Все обратные клапаны Huade® упаковываются в стандартные картонные коробки и водонепроницаемую пластиковую упаковку.
|
Технические данные |
||||||
|
Стиль |
10 |
16 |
20 |
25 |
30 |
|
|
Масса |
монтаж на монтажной плите (кг) |
1.8 |
- |
4.7 |
- |
7.8 |
|
резьбовое соединение (кг) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Положение установки (㎫) |
Необязательный |
|||||
|
Направление потока (㎫) |
От А до Б бесплатно, от Б до А через открытие |
|||||
|
Рабочее давление, макс.(㎫) |
0,5~315 |
|||||
|
Управляющее давление, не более (㎫) |
0,5~315 |
|||||
|
Контрольный объем - порт X (см3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Контрольный объем - порт Y (см3) |
2 |
9.6 |
9.6 |
17.5 |
17.5 |
|
|
Контрольные зоны - зона А1 (см3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-площадь А2 (см3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-площадь А3 (см3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
-площадь А4 (см3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Жидкость под давлением |
Минеральные масла (для уплотнения NBR) или эфиры фосфорной кислоты (для уплотнения FPM) |
|||||
|
Диапазон температур рабочей жидкости (℃) |
-30～+80 |
|||||
|
Диапазон вязкости (мм2/с) |
от 2,8 до 500 |
|||||
Функции:
▶ обратный клапан, управляемый жидкостью
▶ Для монтажа на плите, Схема монтажа по DIN 24 340

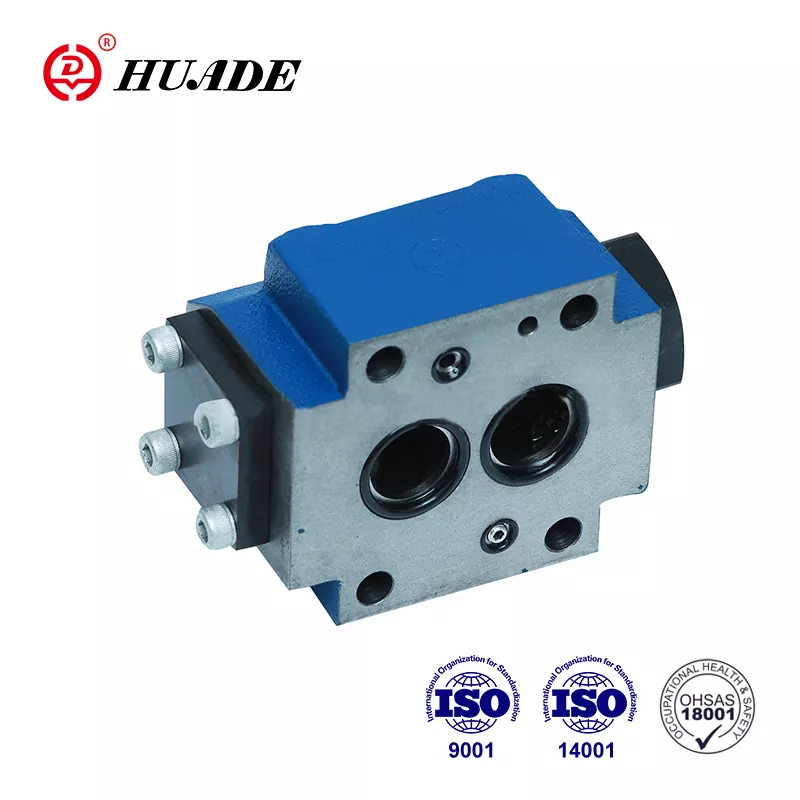

▶ Монтажная плита или резьбовое соединение.
▶ С отверстием для утечки или без него
▶ С предварительным открытием или без него
▶ Тип с предварительным открытием, демпфированной декомпрессией
▶ 4 давления открытия
▶ Схема подключения к DIN 24 340 из A, 1SO 4401 и CETOP-RP 121H
Обратные клапаны SL представляют собой обратные клапаны с гидравлическим пилотным управлением тарельчатого типа, которые можно открывать для подачи жидкости в любом направлении.
Эти клапаны используются для изоляции рабочих контуров, находящихся под давлением, в качестве защиты от опускания груза при обрыве линии или от медленного движения приводов с гидравлической блокировкой.
В основном эти клапаны состоят из корпуса (1), тарельчатого клапана (2), пружины сжатия (3), управляющего золотника (4), а также устройства предварительного открытия в виде шарового тарельчатого клапана (5), опционально.
Клапан обеспечивает свободный поток из A в B, в противоположном направлении тарелка (2) удерживается на седле давлением системы в дополнение к усилию пружины.
Через штуцер давления на порту управления X управляющий поршень (4) перемещается вправо. При этом тарелка (2) выталкивается из седла. Теперь клапан также может иметь поток из B в A.
Чтобы обеспечить правильное открытие клапана посредством управляющего поршня (4), необходимо определенное минимальное управляющее давление.
Этот клапан имеет дополнительное предварительное отверстие. Через соединение давления на порте управления X управляющий поршень (4) смещается вправо.
При этом сначала шарик (5), а затем тарелка (2) выталкивается из седла. Теперь клапан также может иметь поток из Б в А. Из-за предварительного открытия происходит демпфированная декомпрессия жидкости под давлением. Благодаря этому можно избежать возможных скачков давления.
Функция этого клапана в принципе такая же, как и у клапана SV. Отличие заключается в дополнительном канале утечки Y. При этом кольцевая зона управляющего поршня (4) отделена от порта А.
Давление, присутствующее в порте A, воздействует только на область A4 управляющего поршня (4).
Обратный клапан типа SL в разрезе. .ПБ
(с отверстием для утечки, без предварительного открытия)
